双轨迹联动椭圆切割作业工装结构

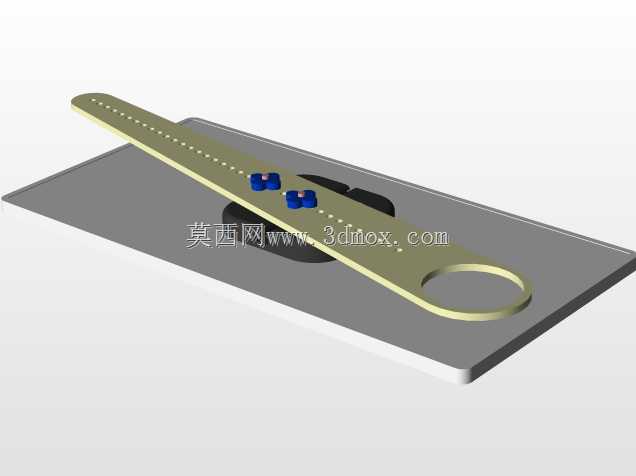

　　在薄板加工、广告标识制作、小型五金件裁切的现场作业场景里，常遇到需要批量加工标准椭圆轮廓的需求，这类需求如果靠手工划线配合普通切割工具，很容易出现轮廓偏差、边缘不规整的问题，要是依赖数控切割设备，小批量零散加工的成本又过高，这款椭圆切割工装就是针对这类场景设计的手动作业辅助结构。整个结构的核心逻辑是依托双旋转轨迹的耦合运动，和几何绘图中椭圆规的绘制原理完全一致，作业时将底部的基座平稳固定在待加工板材表面，调整两个定位滑块的间距就能对应椭圆的长短轴参数，滑块上的锁紧结构可以在参数调整到位后牢牢固定位置，避免作业过程中出现轨迹偏移。工装的长臂主体采用平直的长条结构，表面加工有等距的定位刻度槽，方便操作人员快速核对长短轴的调整尺寸，

　　长臂末端的指环结构是为了手动操作时能稳定控制施力方向，让切割或者划线头沿着预设轨迹平稳移动，不会因为手部施力不稳出现轨迹顿挫。从安装边界来看，底部基座的平面度要求控制在0.1mm以内，保证和待加工表面贴合时没有翘曲间隙，两个定位滑块的滑动行程覆盖了常用的小尺寸椭圆加工范围，长臂的总长度在满足最大椭圆加工半径的前提下，做了边缘倒角处理，避免操作时剐蹭操作人员手部。设计过程中特意将运动副的配合间隙控制在合理范围，既保证滑动旋转时没有卡滞感，又不会因为间隙过大导致轨迹误差超差，定位滑块上的紧固旋钮采用滚花设计，徒手就能完成锁紧操作，不需要额外借助扳手等工具，适合现场快速调整参数的作业节奏。和普通的固定形状裁切模具不同，

　　这款工装可以通过调整滑块位置适配不同参数的椭圆加工需求，不需要针对单一尺寸单独开模，在小批量多规格的椭圆轮廓加工、划线作业中，能大幅降低前期准备时间，提升作业精度的一致性，不管是薄铝板、PVC板还是硬纸板类的材料，搭配对应的切割刀头或者划线头，都能完成规整的椭圆轮廓加工，作业过程中不需要复杂的电控结构，纯机械联动的结构可靠性更高，在没有供电的现场作业环境也能正常使用。
