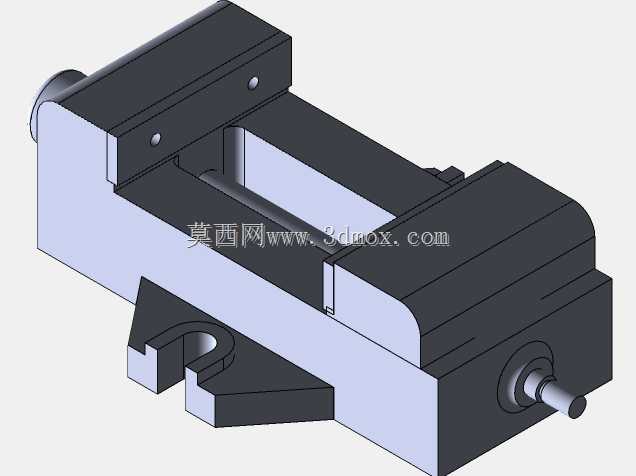

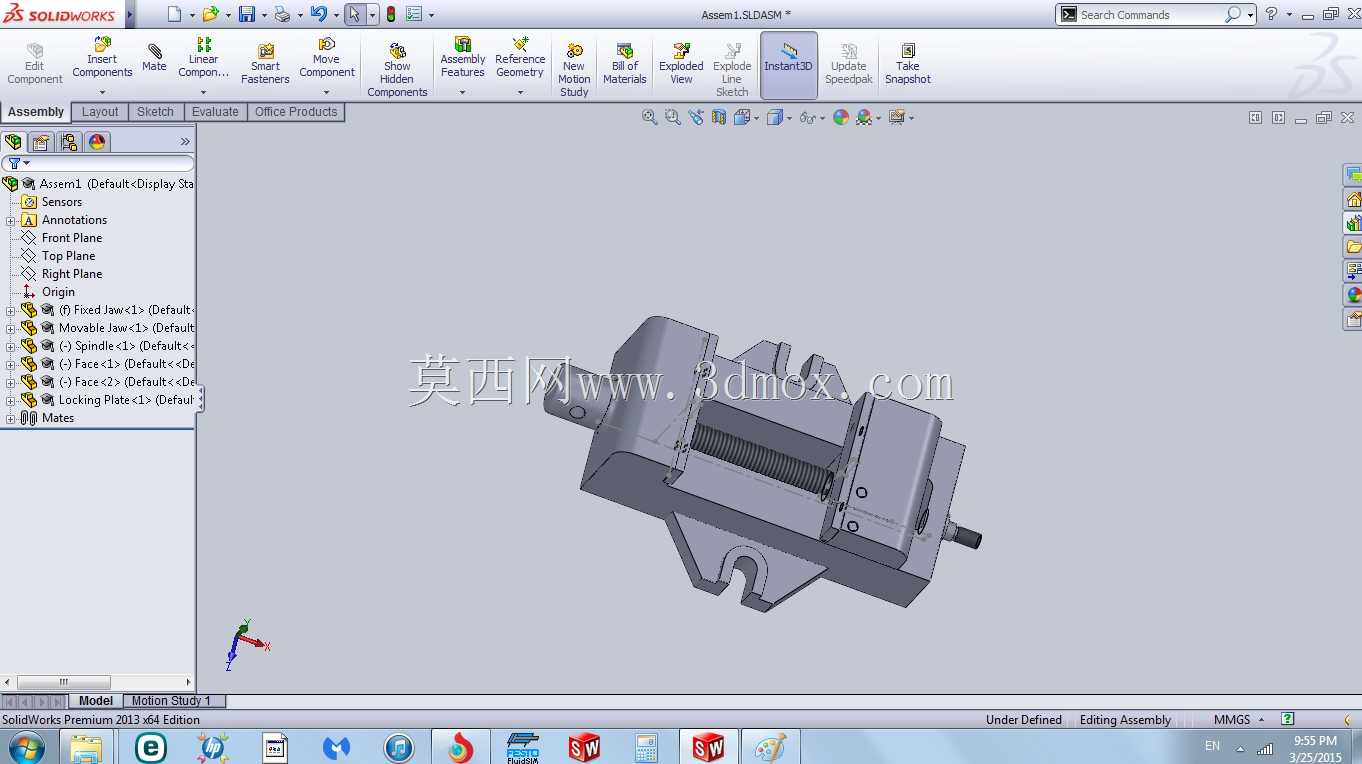

机加工用螺杆式平口夹持虎钳结构

　　在常规金切加工、钳工修配、小型零件装配的作业场景里，这类虎钳是工作台面最基础也最高频使用的夹持单元，不管是普通台钻、立式铣床的工件定位，还是手工锉修、零件组配时的工件固定，都需要依靠这类装置提供稳定的夹持约束力，避免加工过程中工件移位造成尺寸超差或安全隐患。从结构设计逻辑来看，这款虎钳采用固定钳身搭配活动钳口的经典布局，钳身底部设置了与工作台T型槽匹配的安装凸缘，安装时可以通过T型螺栓快速将钳身锁定在工作台的预设槽位上，安装边界完全适配常规中小型机加工工作台的槽距规格，不需要额外制作过渡转接板就能完成装夹固定。核心的夹紧传动采用梯形螺杆副结构，螺杆一端与活动钳身形成转动副连接，转动螺杆端部的方头施力段时，

　　活动钳身会沿着钳身的导向导轨做直线往复运动，实现钳口的开合动作；梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能维持足够的夹持力，这种设计也让整体结构的零件数量控制在较低水平，日常维护只需要定期清理导轨面的切屑、在螺杆副位置涂抹润滑脂就能长期保持动作顺畅。两个钳口的夹持面都加工有交叉防滑齿纹，加持毛坯件或者硬度较高的金属零件时，齿纹可以嵌入工件表层避免打滑，针对表面精度要求高的精加工零件，也可以在钳口位置加装铜质或者铝质的软钳口垫片，避免夹伤工件已加工表面。钳身的导向导轨采用一体式铸造结构，和固定钳身是同一个毛坯加工成型，导轨面经过铣削、磨削加工保证平面度与直线度，

　　活动钳身的导向槽与导轨配合间隙控制在合理范围，既不会因为间隙过大导致夹持时钳口上翘，也不会因为间隙过小出现卡滞。从实际使用的适配性来看，这款虎钳的开合行程可以覆盖绝大多数中小型机械零件的夹持尺寸需求，不管是方形、矩形的规则零件，还是通过搭配角度垫块加持异形零件，都能保证夹持定位的可靠性；钳身整体采用铸铁材质，自身重量足够抵消大部分铣削、钻削加工时产生的切削振动，不需要额外增加配重就能保持装夹稳定性。在装配调试环节，这类虎钳安装到工作台后只需要打表校正固定钳口的垂直度与平行度，就能满足常规零件的加工定位精度要求，对于小批量多品种的加工场景，不需要频繁更换夹具就能快速切换不同工件的装夹，能有效减少工装准备的辅助时间，提升单机作业效率。日常使用中需要注意及时清理落入导轨缝隙和螺杆螺纹间的切屑，尤其是加工铸铁类产生粉状切屑的工件后，要将切屑吹扫干净再涂抹润滑油，避免切屑进入配合面造成导轨磨损、螺杆传动卡滞，影响夹持精度和使用寿命。
