直列四缸内燃机缸体结构三维设计

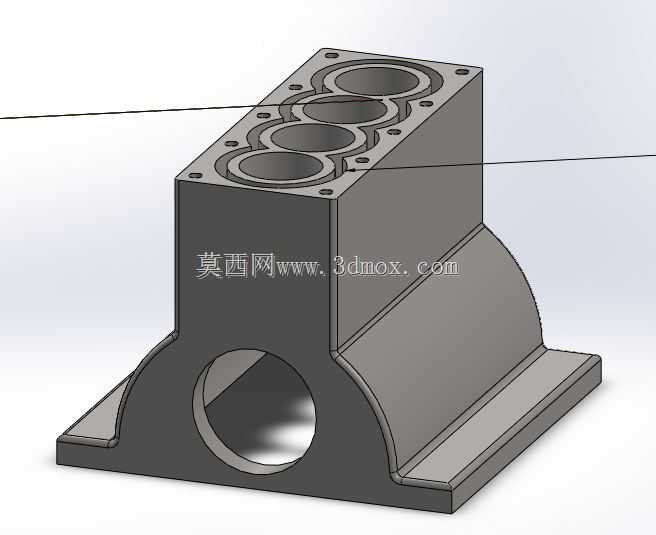

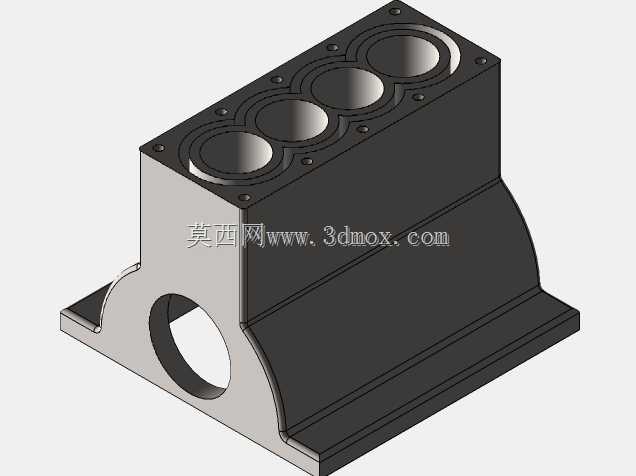

　　这款直列四缸缸体是内燃机的核心承载构件，主要适配小排量乘用车、小型工程机械动力单元的配套设计场景，是动力总成中整合燃烧做功、动力传递、附件安装的核心基体。从实际应用层面看，这类缸体需要同时承受燃烧室点火后的爆发压力、曲轴连杆机构往复运动的交变载荷，还要整合冷却水道、润滑油道的布设，为配气机构、机油泵、水泵、发电机等外围附件提供可靠的安装定位基准。设计过程中首先要确定缸心距的核心参数，四个气缸沿直列方向等距排布，缸筒周边预留了均匀的壁厚，既保证燃烧室的密封承压能力，也为后续缸套压装、珩磨加工预留足够的工艺余量；顶面的螺栓孔围绕每个缸筒周向均匀分布，匹配缸盖螺栓的拧紧力矩要求，保证缸垫压紧力均匀分布，避免燃气、冷却液、机油出现串腔问题。

　　下部的弧形过渡结构是曲轴箱的强化部分，两侧延伸出的安装法兰带定位孔，用于将动力总成固定在整车副车架或者设备机架上，法兰面的平面度要求直接影响安装后的整机振动水平，设计时特意在法兰与缸体主体衔接处做了大圆角过渡，降低应力集中带来的疲劳开裂风险。缸体正面的大直径开孔是曲轴安装的主轴承座配合面，周边的螺栓孔用于固定主轴承盖，保证曲轴回转的同轴度支撑；缸筒顶面的沉台结构是燃烧室的组成部分，和缸盖、活塞共同构成密闭的燃烧空间。整个结构的壁厚设计遵循等强度原则，受力较大的缸筒周边、主轴承座位置做了局部加厚，非受力区域适当减薄来控制整机重量，冷却水道的走向在建模时已经预留出空间，保证每个缸筒周围都有均匀的冷却液流动通道，

　　避免出现局部过热导致的缸体变形。安装边界上，两侧法兰的安装孔位间距、孔径都匹配常规小排量动力总成的悬置安装标准，不需要额外做转接支架就能适配多数同级别车型的机舱布局，外围附件的安装凸台位置也参考了通用内燃机的附件布置逻辑，后续做整机装配时可以直接匹配成熟的外围部件方案，减少二次改型的工作量。建模过程中对所有过渡圆角、安装孔的倒角都做了细节处理，既符合铸造工艺的拔模要求，也避免加工过程中出现应力集中的尖角，完全可以直接用于后续的工程出图、铸造工艺仿真以及装配干涉检查环节。
