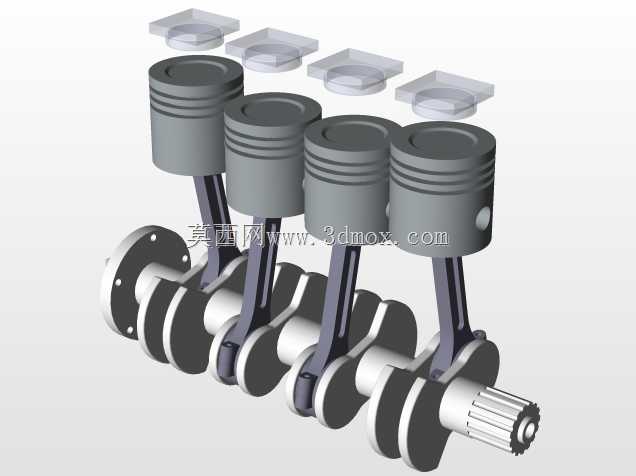

直列四缸发动机曲柄连杆活塞组结构

　　这套直列四缸动力核心组件，是往复式内燃机中将燃烧热能转化为旋转机械能的核心执行单元，广泛适配乘用车、小型工程机械、农用动力设备等多数采用四冲程内燃机的场景，其结构设计的合理性直接决定整机的动力输出平顺性、运转可靠性与使用寿命。从结构设计逻辑来看，四个活塞沿曲轴轴线方向等距直列排布，对应曲轴上四个错角180度的曲柄销，可保证四个缸的做功行程交替均匀铺开，将活塞往复运动的惯性力与燃烧爆发力通过连杆传递至曲轴，转化为持续的旋转扭矩输出，相比单缸、双缸结构，四缸布局能大幅降低动力输出的脉冲波动，让整机运转更平稳，无需额外加装大尺寸平衡轴即可满足多数民用动力设备的NVH要求。设计过程中，活塞头部预留了三道环槽的安装位置，

　　分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免压缩与做功行程的压力泄漏，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，活塞裙部做了适配缸径的微椭圆型线设计，可抵消热态下活塞的热膨胀变形，避免冷态敲缸、热态拉缸的故障。连杆采用了工字型截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减小惯性负载，大小端分别通过活塞销与曲柄销连接，配合轴瓦形成滑动摩擦副，可承受做功行程的瞬时冲击载荷。曲轴采用整体式锻造结构，四个曲柄臂之间配置了平衡重块，用于抵消活塞连杆组往复运动与曲轴旋转产生的一阶、二阶惯性力，降低整机振动，输出端设计有花键结构，可直接连接离合器、飞轮或者动力输出轴，向外传递扭矩。

　　安装边界上，活塞外径需与对应缸径的缸套保持微米级的配合间隙，曲轴主轴颈需与缸体上的主轴承座同轴度控制在0.02mm以内，连杆大端的侧隙、轴向窜动量都有严格的公差要求，装配时需按对角顺序拧紧连杆螺栓与主轴承盖螺栓，保证各摩擦副的配合间隙处于设计区间，避免运转过程中出现抱轴、拉瓦等失效问题。这套组件的建模完整还原了各零件的配合关系，可用于内燃机结构教学、动力系统选型匹配、虚拟装配仿真等场景，能直观展示四缸动力的动力传递路径与各零件的装配逻辑。
