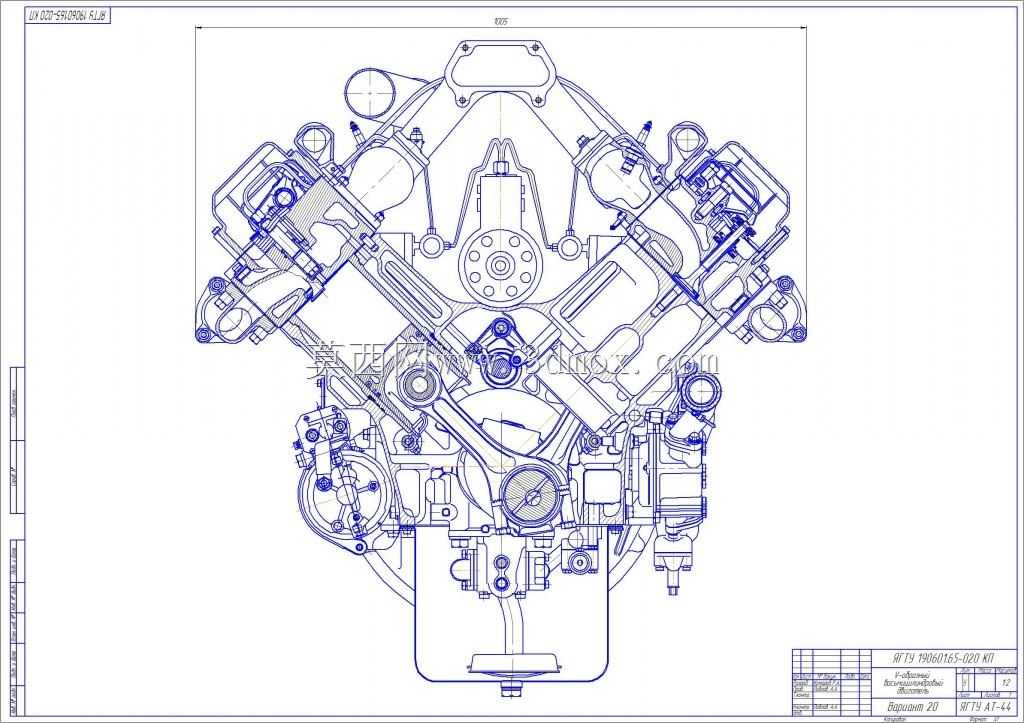

V型内燃机车动力总成结构设计

　　这款V型布局的内燃动力总成，主要适配干线内燃机车、重型工程轨道车辆的动力输出需求，在非电气化铁路区段的客货牵引、工矿厂区专线调车作业场景中，作为核心动力源为整车走行系统、辅助液压系统、车载电气系统提供持续稳定的动力输出。从结构设计逻辑来看，采用V型夹角的缸体排布，能够在有限的机车动力舱安装空间内，压缩动力单元的轴向长度，平衡整机运转时的一阶往复惯性力，降低高负荷工况下的整机振动幅值，减少对机车车架安装支座的冲击载荷。设计阶段优先考虑了动力舱的安装边界约束，整机的悬置点位完全匹配标准机车动力舱的安装基座尺寸，进排气接口、冷却管路接口、输出法兰的位置均预留了足够的装配操作空间，不需要对原有车体结构做额外改造即可完成换装。从功能特性上，

　　该动力总成整合了配气机构、燃油供给组件、润滑回路、冷却管路以及动力输出端的连接结构，各附属部件的排布充分考虑了日常运维的可达性，机油滤清器、燃油泵、传感器接插件等需要定期检查更换的部件，均布置在无需拆解外围护板即可操作的位置，能够大幅缩短运维作业的停时。结构建模过程中，对各运动部件的运动包络做了完整的干涉校验，曲轴连杆机构、气门驱动组件、正时传动结构在全行程运转状态下，与周边固定件、管路之间均预留了足够的安全间隙，避免热态膨胀、工况振动带来的部件剐蹭风险。整机的外部轮廓充分考虑了动力舱内的散热气流走向，缸体外侧的流道设计能够引导冷却气流均匀覆盖各缸排气侧的高温区域，避免局部热负荷过高导致的部件失效。输出端的连接法兰采用标准的机车动力传动接口尺寸，可直接匹配后续的传动箱、液力变矩器等传动部件，不需要额外设计转接结构。
