模块化立方星结构与电路集成设计

　　从结构设计视角看，这类立方单元星体的设计核心是在严苛的尺寸边界内实现结构承载、电路集成、热传导与安装适配的多重平衡，目前这类标准化星体单元广泛应用于近地轨道的技术验证、空间环境探测、分布式星座组网等场景，单星可独立完成单点位探测任务，多星组网后可实现大范围的空间数据采集、通信中继等功能。

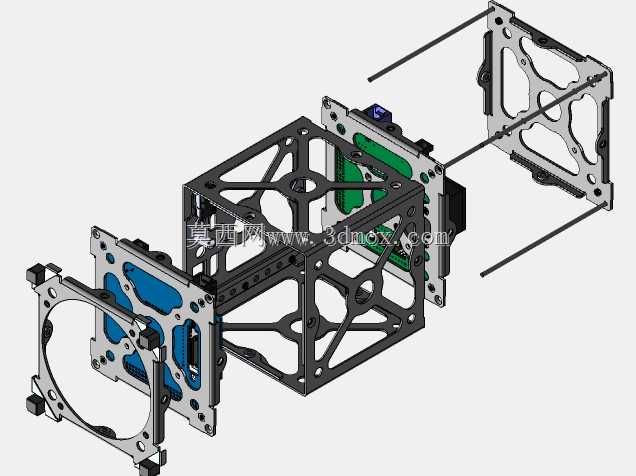

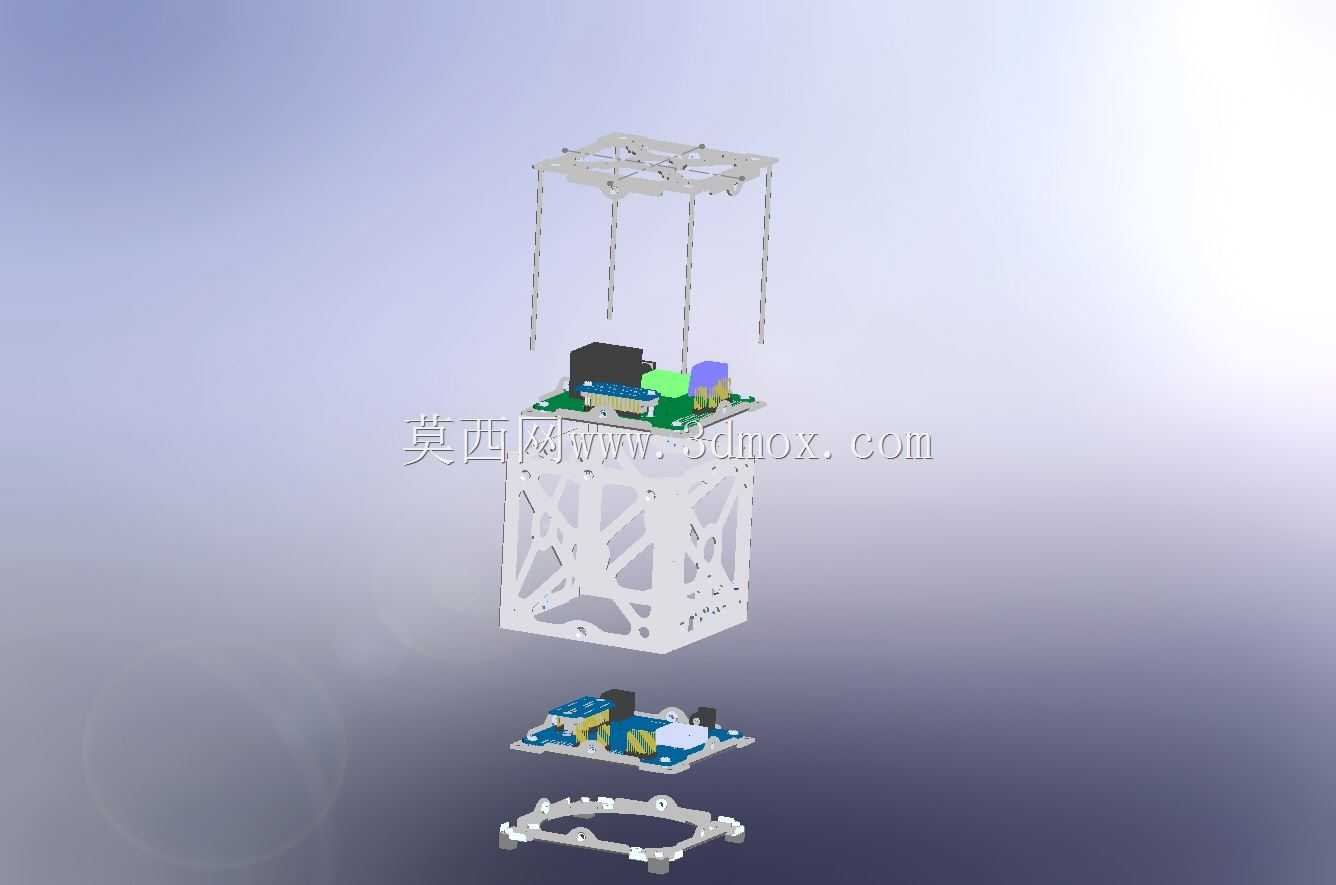

　　该结构采用镂空式铝合金主框架设计，框架上预留的多组安装孔位既满足侧板、内部电路板的螺接固定需求，也兼顾了整星与运载适配器的对接安装要求，镂空结构在保证整体结构刚度、抗发射阶段振动冲击性能的前提下，尽可能压缩了结构件自重，为星载功能模块预留更多载荷重量配额。框架两侧的贯穿式拉杆结构，可实现多层功能板的堆叠锁紧，避免发射过程中板件出现窜动、松脱问题，同时拉杆的排布避开了板上元器件的安装区域，不会干涉电路布线与元器件布局。

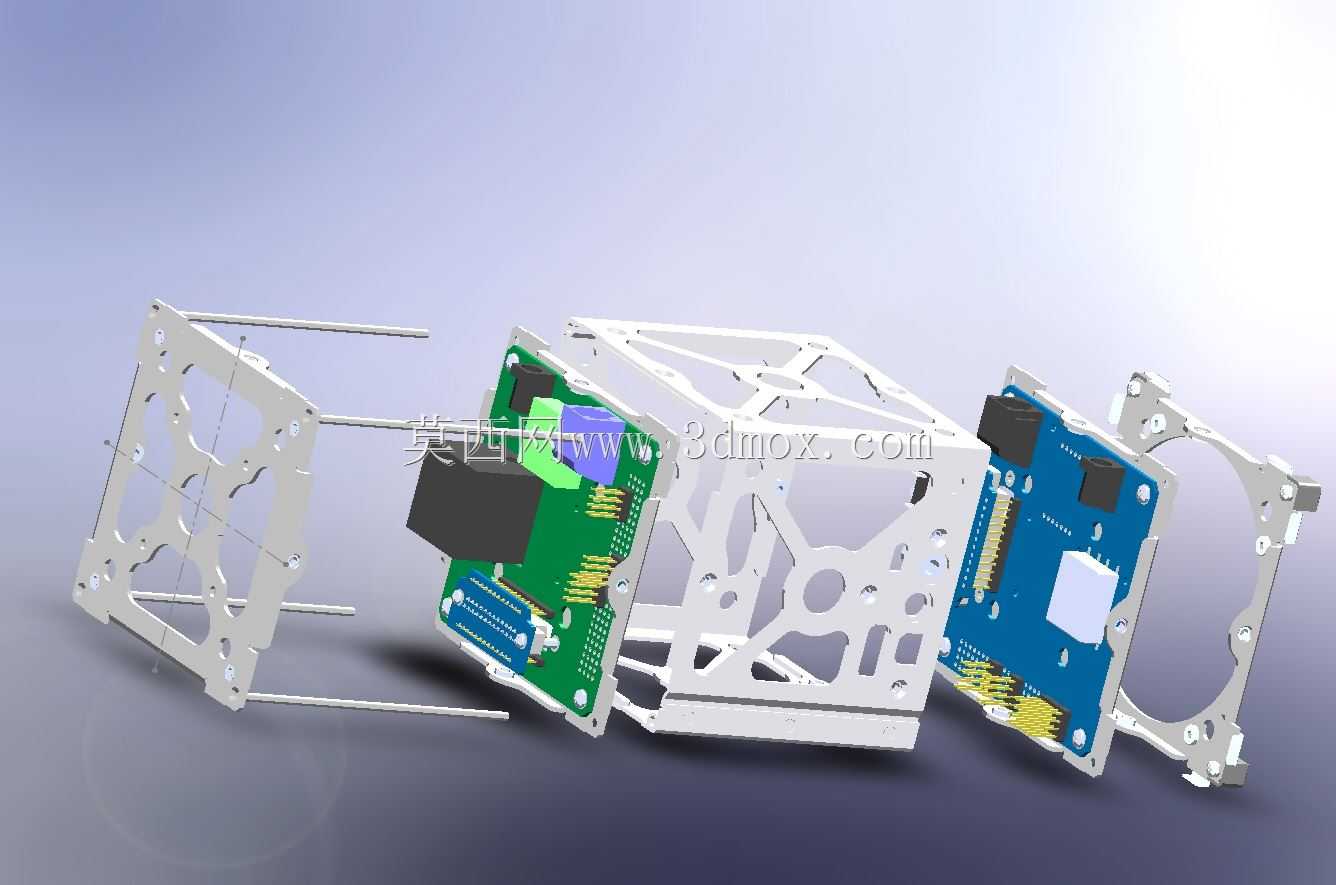

　　内部集成的多块功能电路板分别承担星务管理、电源管控、载荷数据采集、通信传输等不同功能，板间通过板对板连接器实现信号与供电的互联，省去了大量冗余飞线，既提升了集成度，也降低了空间环境下线路断裂的失效风险。电路板与框架之间设置有绝缘衬垫，避免金属框架与电路焊点直接接触造成短路，同时衬垫可缓冲振动载荷，保护板上贴片元器件不受冲击损坏。

　　设计过程中需要严格匹配各模块的安装边界，每块电路板的外形尺寸、元器件高度都需要与框架内部的净空尺寸逐一核对，避免出现元器件与框架干涉、板件无法装入的问题；框架上的镂空开孔除减重外，也兼顾了星内热量向外辐射散出的需求，开孔位置避开了主承力筋条，不会削弱框架的整体抗变形能力。星体外侧的安装面可根据任务需求搭载不同类型的探测传感器、通信天线或太阳能电池片，标准化的安装接口可实现不同载荷的快速换装，缩短整星的集成装配周期。

　　这类标准化立方单元的设计遵循通用的航天小型载荷接口规范，可适配多数小型运载火箭的搭载发射接口，不需要单独定制专属的对接结构，大幅降低了单星的发射适配成本，同时模块化的结构设计也方便地面阶段的测试与检修，可单独拆解更换故障模块，不需要整体报废整星结构。
