传感器用钣金防护外壳结构设计

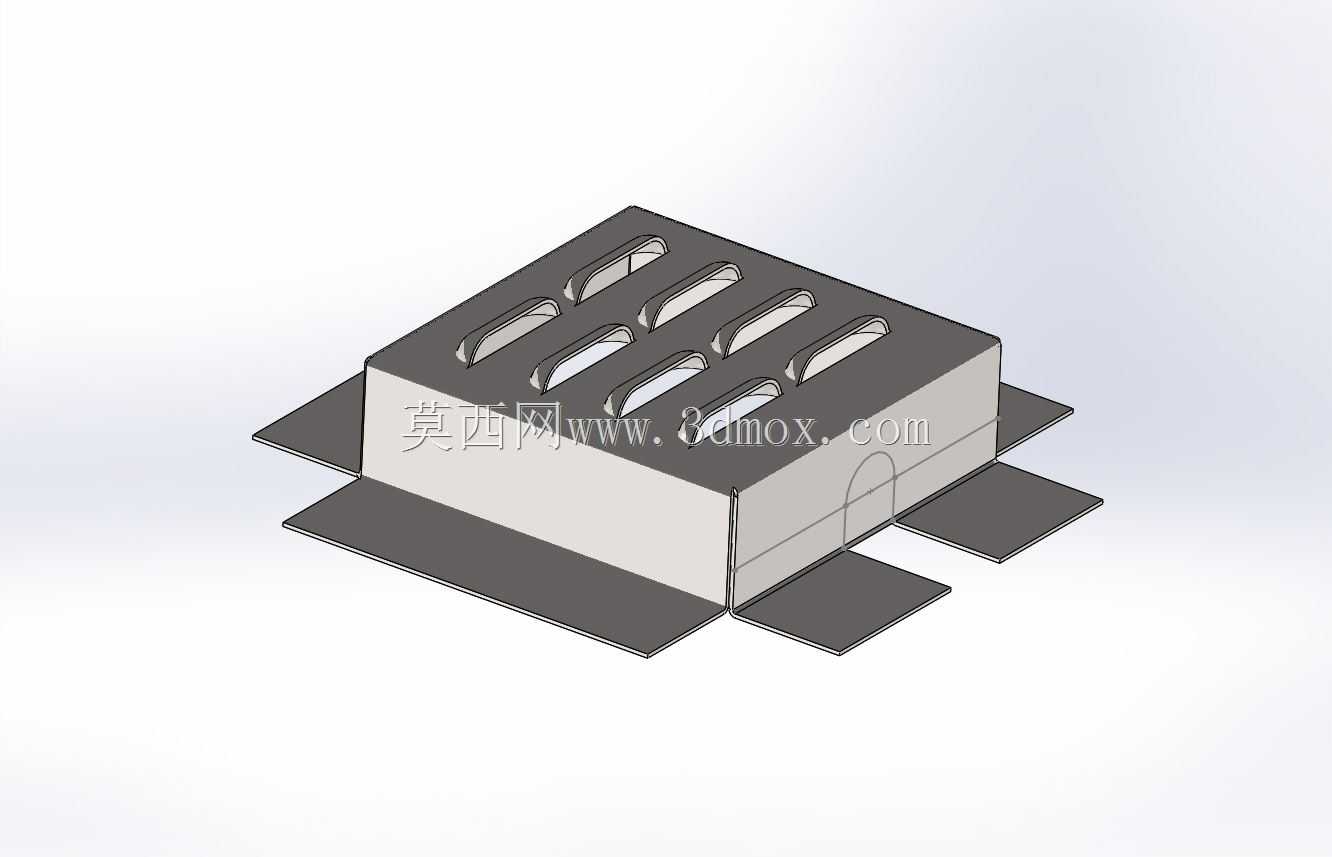

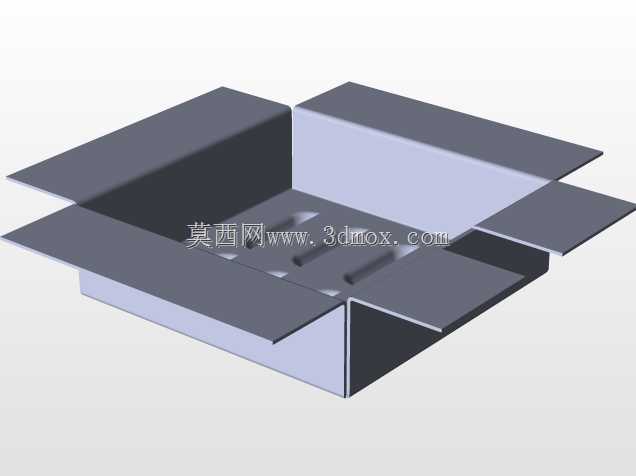

　　这款钣金结构件主要面向工业级传感器的外置防护需求设计，在工业现场的复杂工况下，传感器往往需要面对粉尘飞溅、轻微外力磕碰、局部积热等问题，这类钣金外壳可以直接包覆在传感器核心模组外侧，既不会遮挡传感端的检测路径，又能为内部脆弱的传感元件、电路板提供可靠的物理防护。从结构设计逻辑来看，整体采用一体折弯成型的思路，主体围合出方正的容纳腔体，腔体内部预留的空间可以适配常规方形封装的传感模组，侧壁预留的穿线缺口可以方便内部线缆引出，不需要额外在壳体上二次开孔加工，减少了钣金加工的工序步骤。顶部开设的多组长条形通槽，并非装饰性结构，而是针对传感器持续工作产生的积热设计的自然散热通道，槽孔的排布方向顺着腔体内部空气对流的路径设置，

　　能够让内部热空气顺着槽口自然散出，避免封闭壳体内温度累积影响传感元件的检测精度，同时槽孔的宽度做了尺寸限制，既保证通风面积，又能阻挡大尺寸的金属碎屑、杂物落入壳体内部损伤元件。壳体向外延伸出的多片折边，是专门的安装固定结构，折边上可以根据实际安装需求开设安装孔，既可以通过折边将壳体固定在设备机架的平面上，也可以借助折边的搭接结构，快速卡在配套的安装导轨上，不需要额外设计复杂的安装支架，大幅降低现场安装的工作量。在安装边界的考量上，折边向外延伸的长度经过反复校核，既保证安装时有足够的受力面积，不会因为长期振动出现固定点松脱，又不会过度占用周边的安装空间，适合在设备内部排布紧凑的场景下使用。壳体的折弯转角处都做了微小的圆角过渡，

　　避免钣金锐边在装配时划伤操作人员，也能减少应力集中，避免长期受振动出现转角处开裂的问题。整体钣金的壁厚选择适配常规冷板冲压折弯的加工工艺，不需要特殊的模具投入，小批量生产时也能控制加工成本，同时足够的壁厚可以抵御现场常见的轻微磕碰，不会因为轻微外力就出现壳体变形挤压内部元件。在实际应用场景中，这类钣金外壳可以适配光电类、温感类、气体检测类等多种方形封装的工业传感器，不管是在自动化生产线的设备机架上安装，还是在户外柜体内部的传感节点上使用，都能提供稳定的防护效果，结构上没有多余的复杂设计，所有的结构特征都服务于装配、防护、散热这几个核心需求，没有冗余的加工特征，能够有效控制生产加工的成本，同时兼顾长期使用的可靠性。
