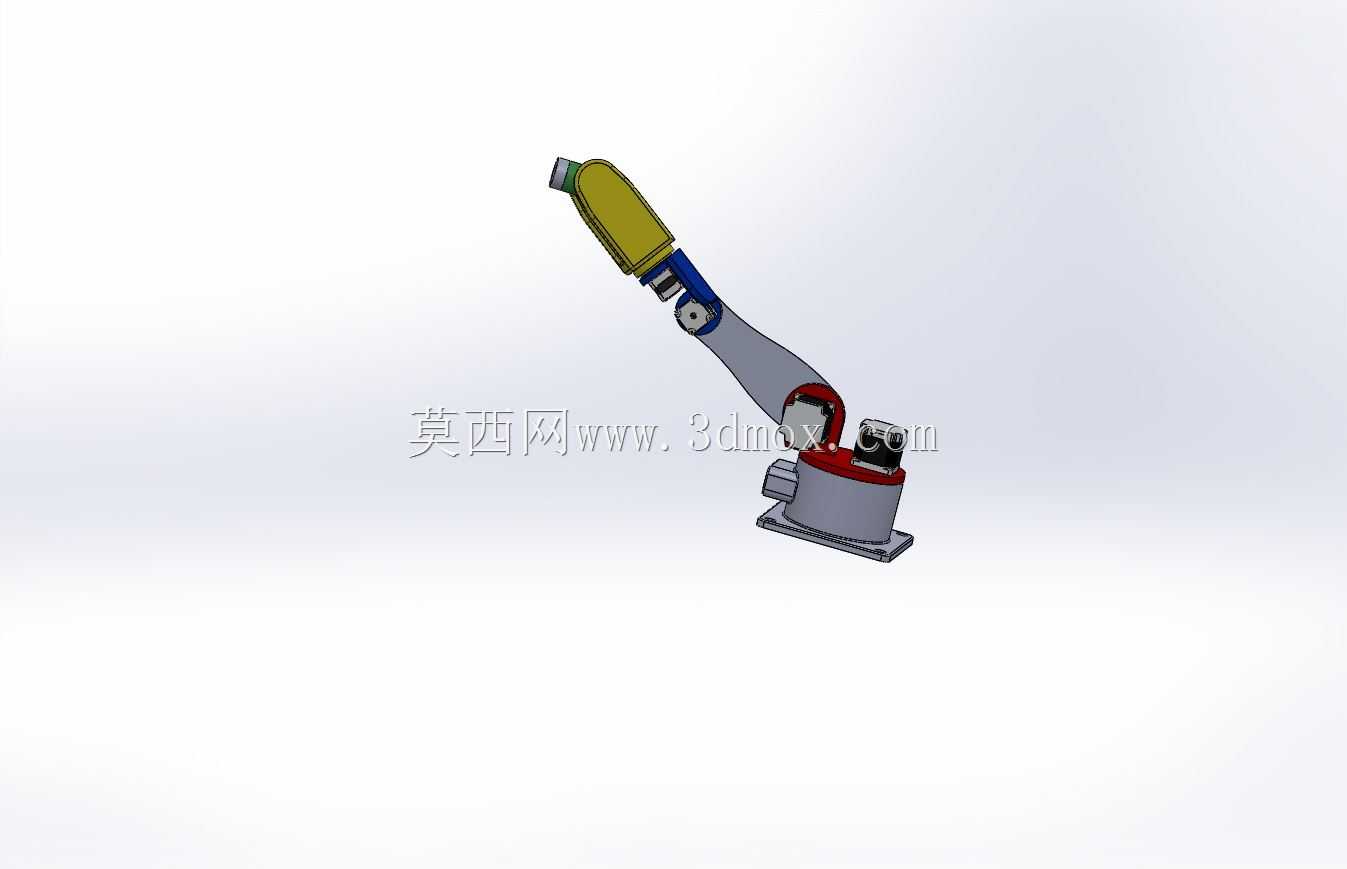

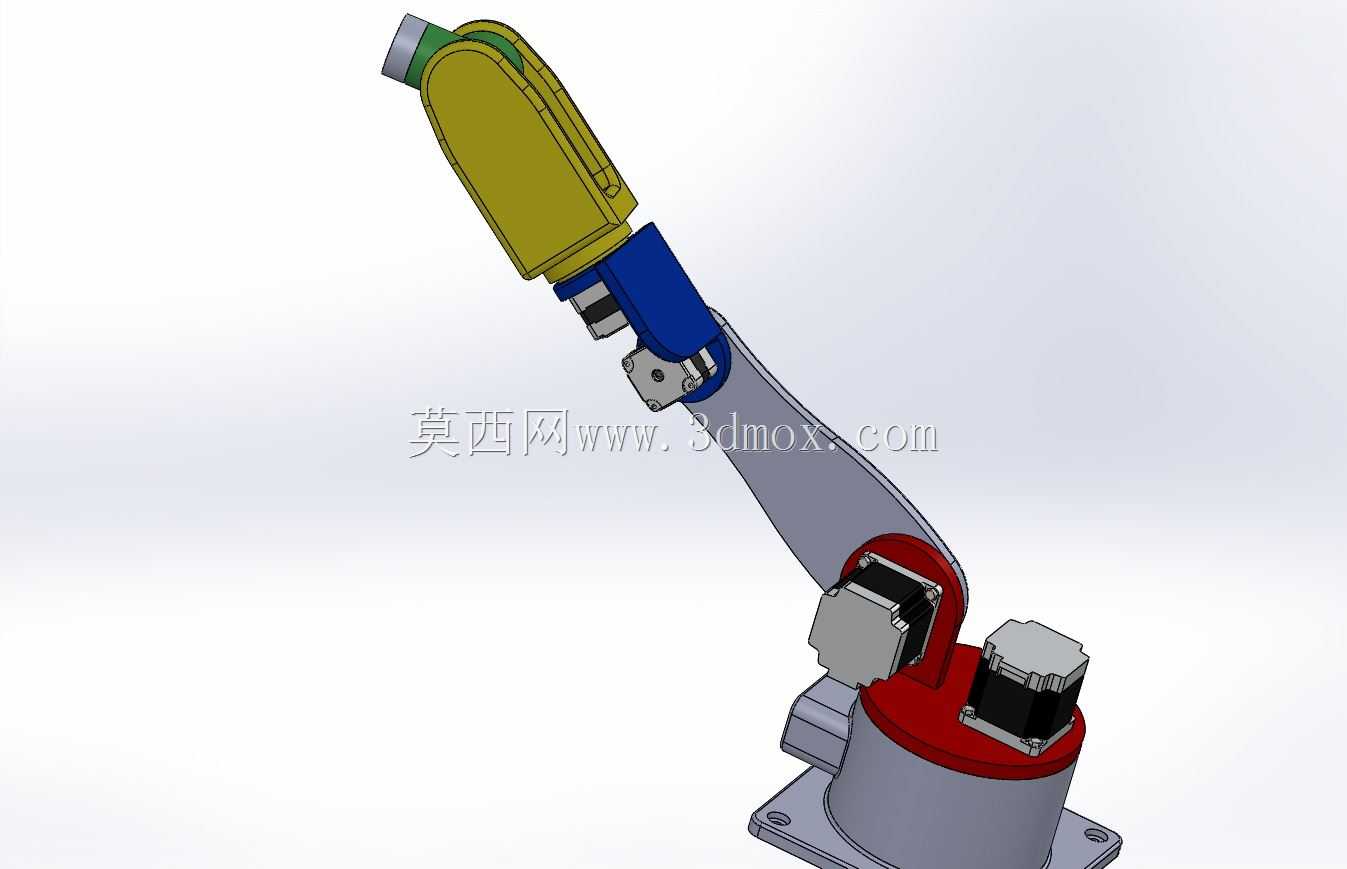

多关节协作机械臂结构三维设计

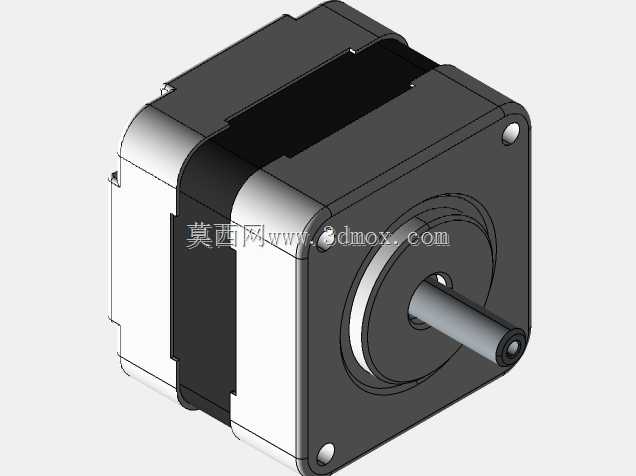

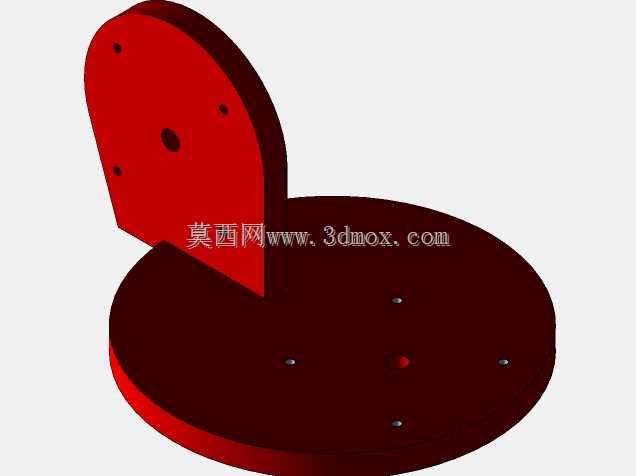

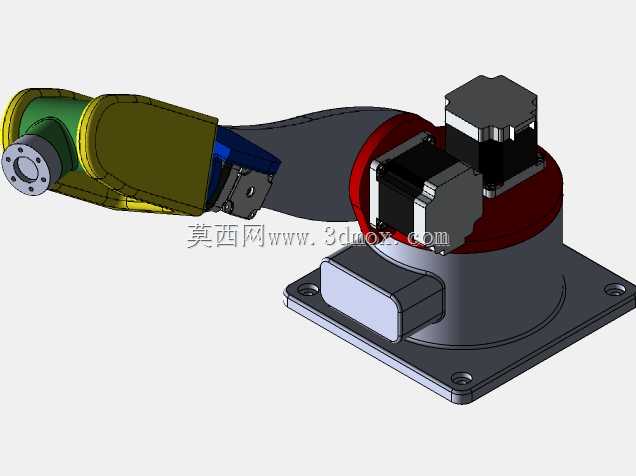

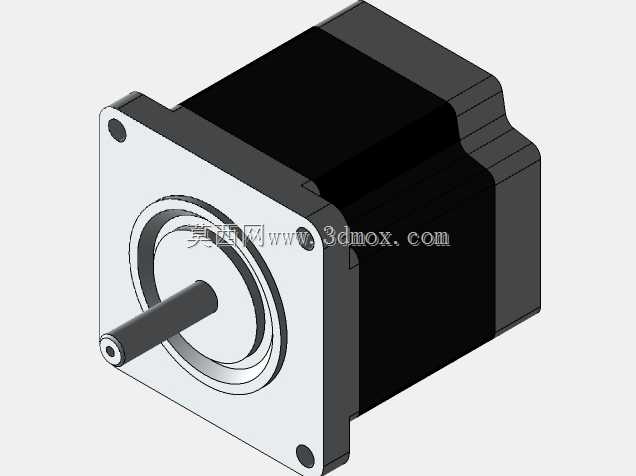

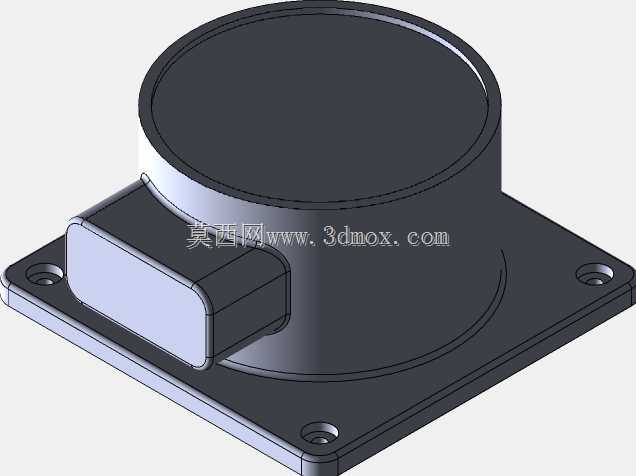

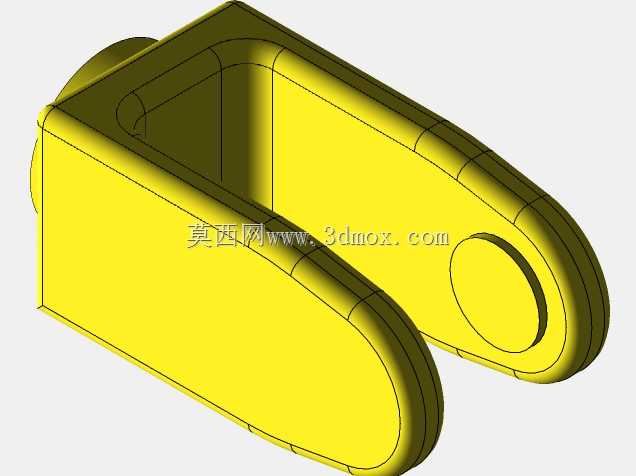

　　这款多关节机械臂的结构设计，核心面向3C电子装配、实验室样本分拣、轻型物料上下料这类对重复定位精度有要求、负载在5kg以内的作业场景，在做结构排布时，首先考虑的是狭小工位内的动作覆盖能力，底座采用圆形法兰安装结构，安装孔位按照通用工业设备安装基准排布，可直接固定在铝型材工作台、自动化线体侧边支架上，不会额外占用过多线体操作空间，底座内置的回转关节可实现360度水平方向旋转，满足工位内多点位的作业覆盖需求。大臂与底座连接的关节处，采用双轴承支撑结构，搭配步进电机直连减速组的传动方案，既保证大臂俯仰动作的刚性，又能减少传动间隙带来的定位误差，大臂的长度经过反复校核，在保证最大作业半径覆盖600mm范围的前提下，尽可能缩短力臂长度，

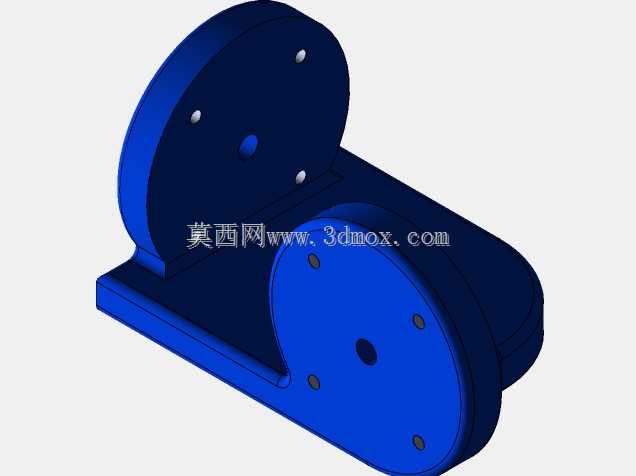

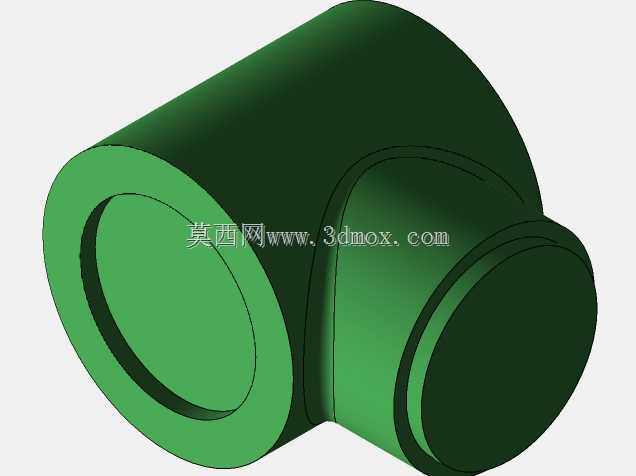

　　降低末端负载对关节处的弯矩影响，避免长时间运行后关节结构出现形变偏移。小臂与大臂的连接关节同样采用独立驱动设计，可实现俯仰与小幅摆动的复合动作，关节处的走线槽全部内置在结构件内部，避免机械臂运行过程中管线与周边设备、工装发生剐蹭缠绕，降低管线磨损带来的设备故障概率。末端执行器连接端采用标准快换接口设计，可根据实际作业需求更换夹爪、吸盘、点胶头、焊枪头等不同执行部件，无需对臂体结构做额外改造，适配不同工序的快速切换需求。整个臂体的外壳结构采用分段式设计，不同关节的防护外壳根据内部组件的外形做适配性包覆，既可以阻挡车间内的粉尘、切削液溅入关节内部影响传动组件寿命，又能通过外壳的流线型设计减少运行过程中的风阻，提升高速动作下的稳定性。

　　在做结构建模时，所有关节的转动限位都按照实际运行的安全角度做了约束模拟，可直接导入仿真软件做动作干涉校验，提前排查不同姿态下臂体结构、内部组件之间的碰撞风险，为后续的实物加工、组装调试提供准确的结构参考，减少实物试制阶段的改模成本。
