钣金折弯成型开口式金属板材构件

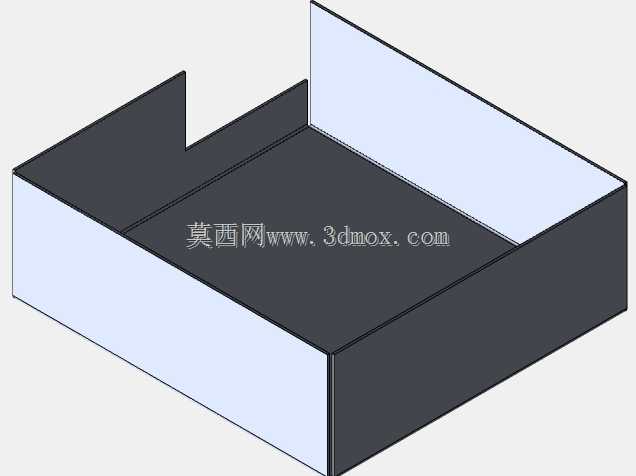

　　这类开口式钣金折弯构件，在工业现场的应用场景覆盖十分广泛，小到设备内部的线缆收纳槽、小型元器件承托托架，大到生产线旁的工件周转料盒、设备外围的局部防护挡板，都能看到同结构形式的零件身影。从实际用途来看，该构件通过多道折弯形成三面围合的半开放空间，既可以对放置在内部的工件、元器件起到侧向限位与防护作用，避免作业过程中物件滑落，又能通过预留的开口侧方便操作人员取放内部物件，适配频繁上下料的工位使用需求。

　　从功能特性上分析，该构件采用等厚薄金属板材加工，整体重量较轻，折弯成型后的结构刚性足以承载常规小型工业零件的重量，不会在常规承重下出现明显形变；折边处的直角过渡既保证了内部容纳空间的规整性，方便内部物件的整齐排布，也能避免锐边直接外露带来的作业划伤风险。设计这类构件时，首先要根据实际承载需求选定板材厚度，常规工位使用的承托类构件多选用1-2mm厚度的冷轧钢板，若有防腐需求也可替换为镀锌板或不锈钢板材；折弯工序前需要精准计算每道折弯的扣除量，保证折边成型后各边的尺寸偏差控制在钣金加工的常规公差范围内，避免出现拼合缝隙过大、折边角度偏差导致的安装错位问题。

　　在外形尺寸与安装边界的考量上，这类构件的底部平面为主要安装基准面，若作为固定托架使用，可在底部平面预先加工安装孔位，通过螺栓直接固定在设备机架或工作台面上，安装时需要保证底部平面与安装基面完全贴合，避免因悬空导致承重后出现变形；三个直立折边的高度需要根据内部放置物件的高度确定，通常折边高度要比内部最高物件高出10-15mm，才能起到可靠的限位防护作用，预留的开口侧宽度要匹配日常取放物件的最大尺寸，保证作业时物件不会与侧边发生剐蹭。建模过程中需要注意折弯处的内R角要匹配所选板材的厚度，常规钣金折弯的内R角通常等于板材厚度，避免出现折弯处开裂或者成型后回弹超差的问题，同时要在折边的非安装侧预留微小的脱模斜度，方便折弯加工时的模具退料，也能减少构件堆叠存放时的卡滞问题。
