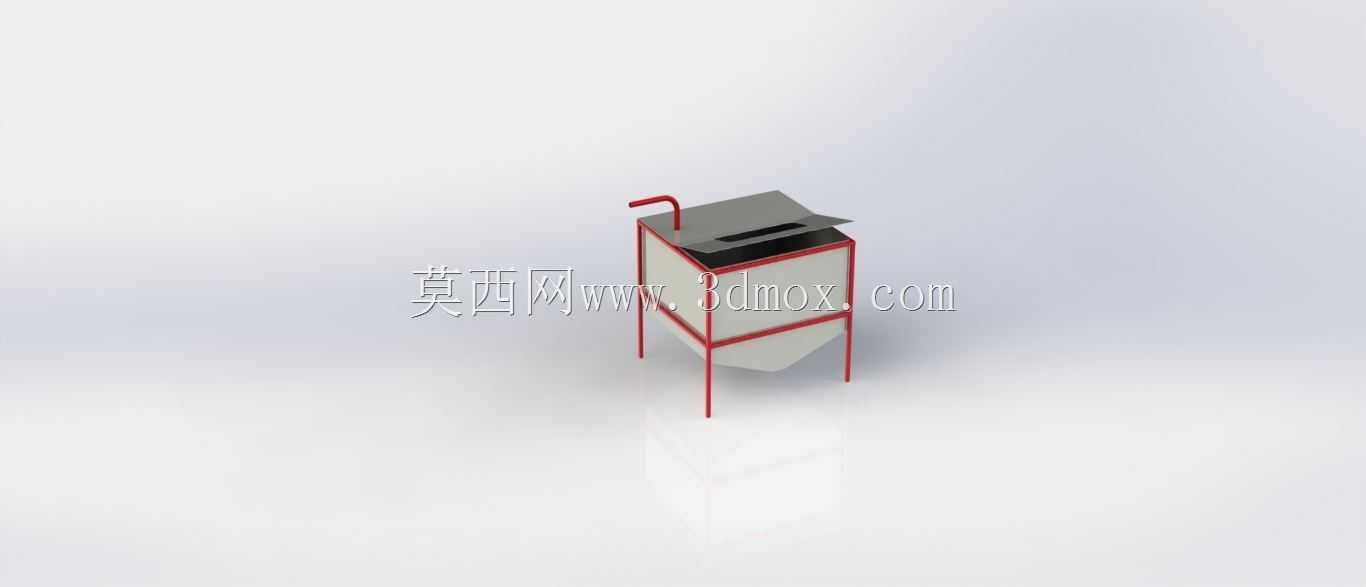

塑料注射机配套钣金焊接式储油箱结构

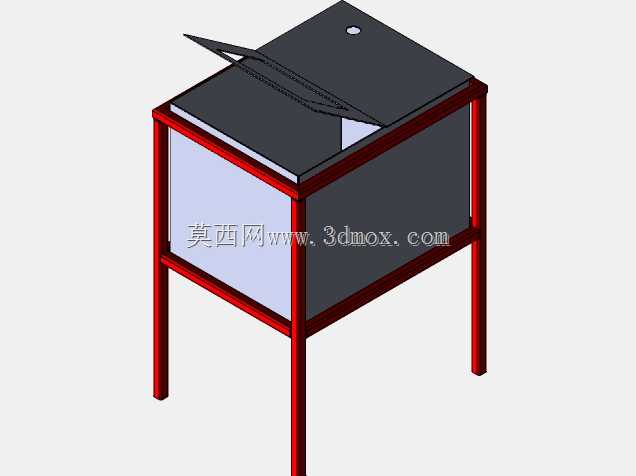

　　该结构为塑料注射机液压系统配套的储油单元，在注塑生产场景中承担液压介质存储、散热、杂质初步沉降的核心作用，是整机液压动力回路的基础承载部件。设计阶段优先匹配中小型卧式注塑机的安装空间约束，机架采用矩形钢管拼焊成型，四根垂直支腿的安装孔位可直接对接注塑机机座旁的预留安装面，支腿高度预留了底部接油盘、排污管路的排布空间，避免日常运维时拆装管路与周边钣金护罩产生干涉。箱体主体采用冷轧钢板折弯拼焊工艺制作，所有焊缝均做连续密封焊处理，成型后需做0.3MPa保压测试无渗漏，内壁做磷化防锈处理减少液压油长期使用过程中的杂质析出。箱体顶部设置带铰链的翻盖式检修口，日常可通过该口完成内部清洁、滤芯更换操作，翻盖边缘加装耐油橡胶密封条，

　　避免车间内的塑料粉尘、切削水雾落入油液造成污染，顶面预留的圆形孔位为空气滤清器安装位，可平衡油箱内外气压差，避免油泵工作时箱内形成负压造成吸油不畅。箱体侧面预留了标准液压油口法兰安装位，分别对应吸油、回油、溢流、排污四个管路接口，接口高度差经过匹配计算，回油口位于油液标定液位以下减少气泡卷入，吸油口距离箱底预留足够高度避免吸入沉降杂质，排污口设置在箱体侧壁最低位置，可完全排空箱内旧油与沉积杂质。机架与箱体之间采用分段焊接连接，焊接位置做应力释放处理，避免长期承受油液重量与设备运行振动出现焊缝开裂，外露的机架表面做喷塑防锈处理，适配注塑车间多油污、高湿度的生产环境。整体结构在满足储油容积要求的前提下，尽可能压缩了横向与纵向占用空间，可适配100-250吨锁模力规格的注塑机安装需求，安装时无需额外制作过渡支架，直接通过支腿底部的安装孔与设备机座螺栓紧固即可，后期运维时可单独拆卸油箱完成维护，无需拆解周边液压阀组与管路，大幅降低设备停机维护时长。
