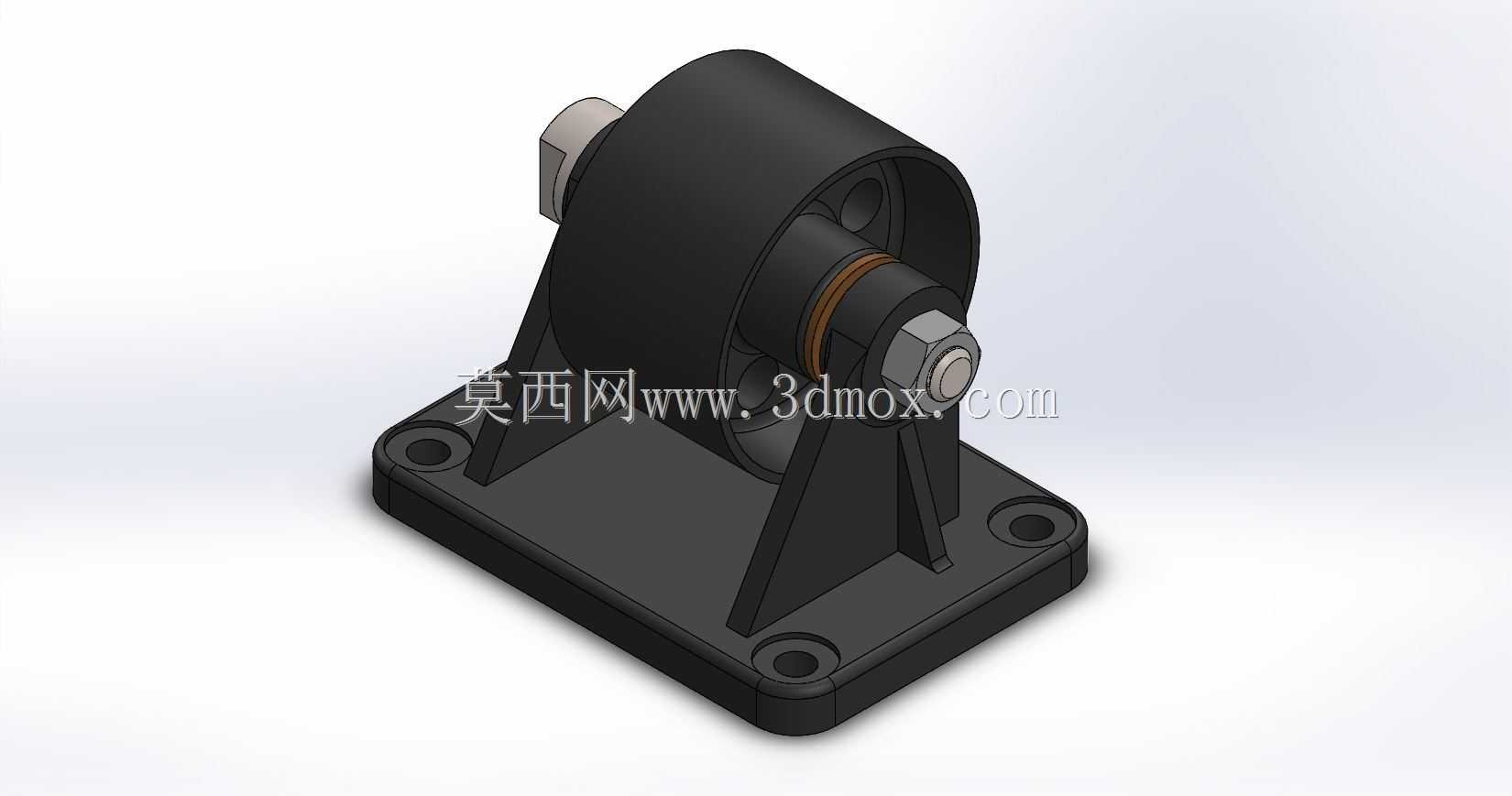

带安装支座的定滑轮传动组件结构

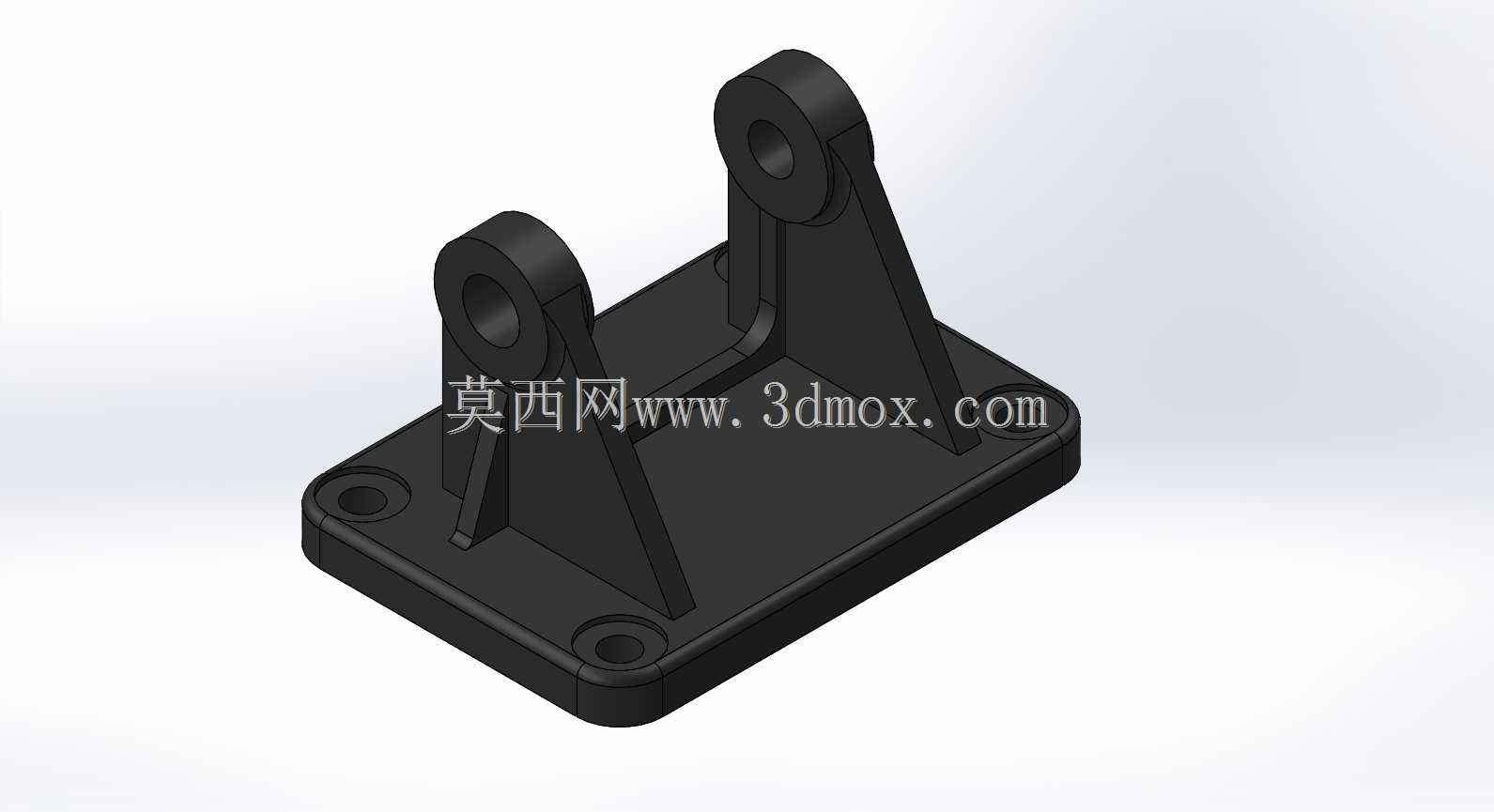

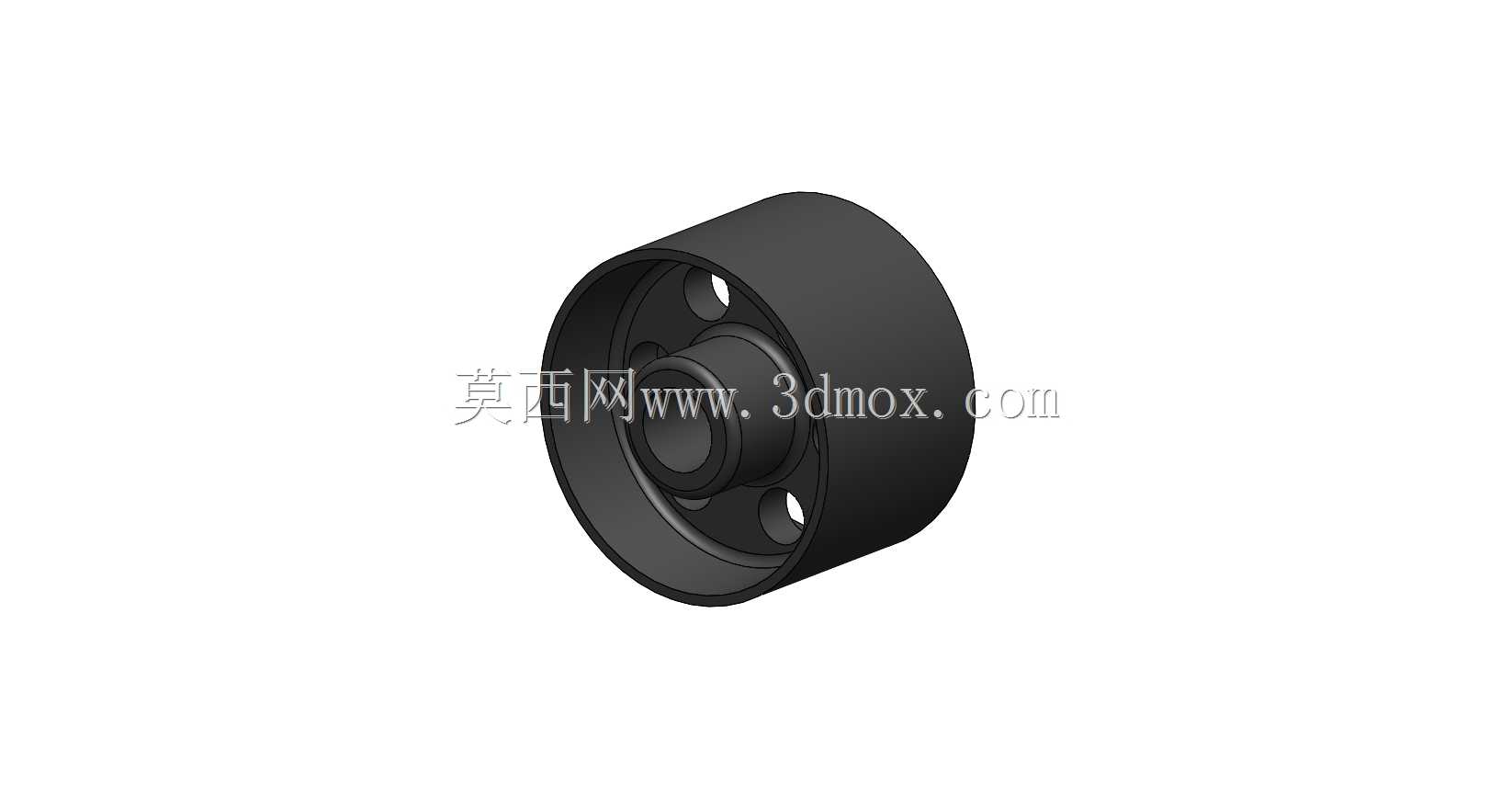

　　这款带安装支座的滑轮传动结构，在轻工输送线、小型物料提升装置、实验室测试设备的动力传递环节中十分常见，核心作用是改变传动方向、匹配带传动张紧需求，同时为回转部件提供稳定的支撑约束，避免传动过程中出现轮体偏摆、带体脱槽的问题。从结构设计逻辑来看，整个组件采用一体式铸造型支座作为承载基础，支座底部设置四个带沉孔的安装耳，沉孔设计可以让内六角安装螺栓完全沉入孔内，不会突出支座底面影响安装平面的贴合度，安装时可直接将支座固定在设备的安装基板或者型材架上，四个安装孔的孔位间距经过公差匹配，能兼容常规的型材安装槽距，不需要额外做转接板适配。轮体部分采用深槽式结构，槽型截面匹配标准平皮带的弧度，能保证皮带在传动过程中完全贴合轮槽侧壁，

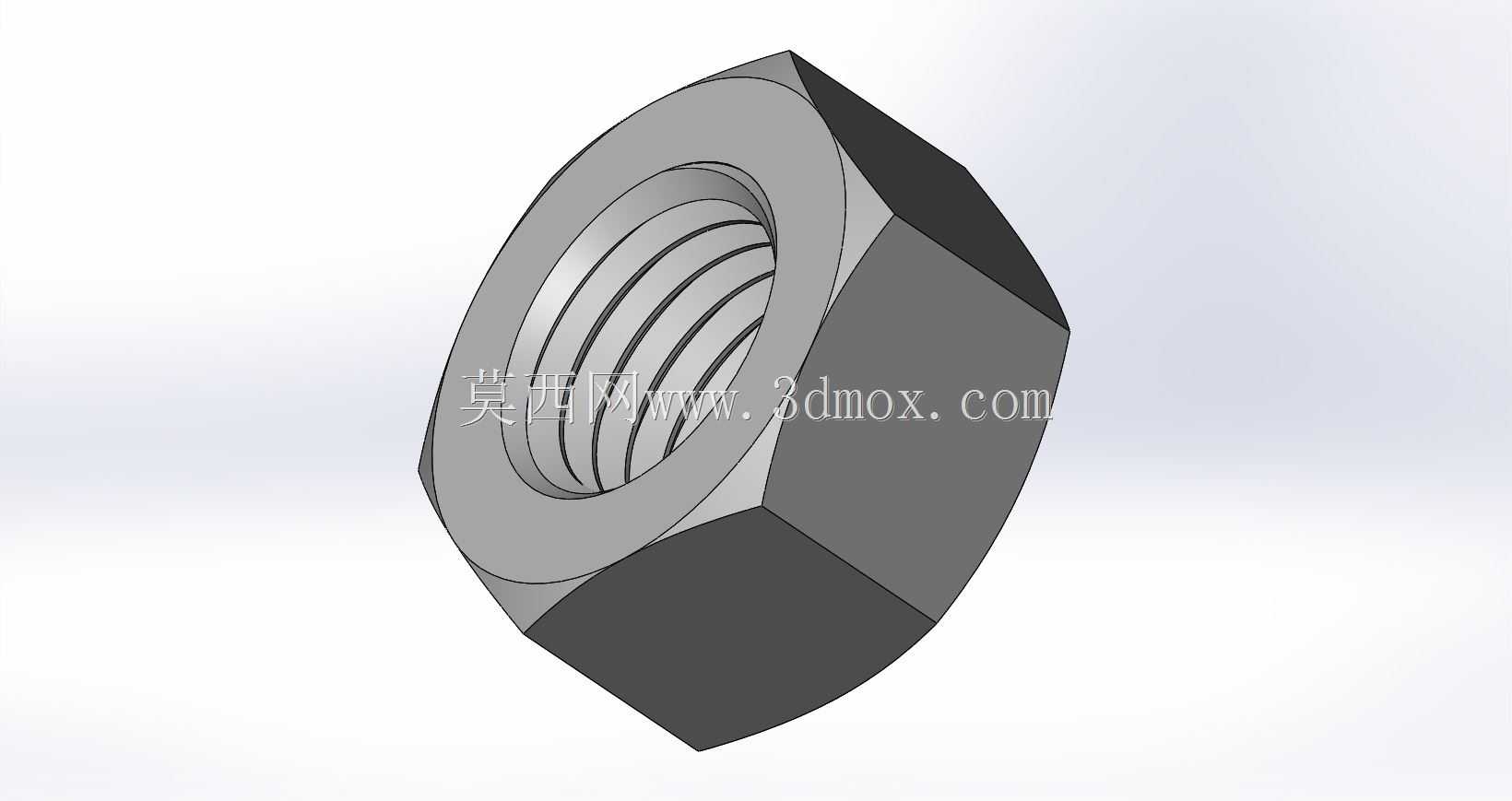

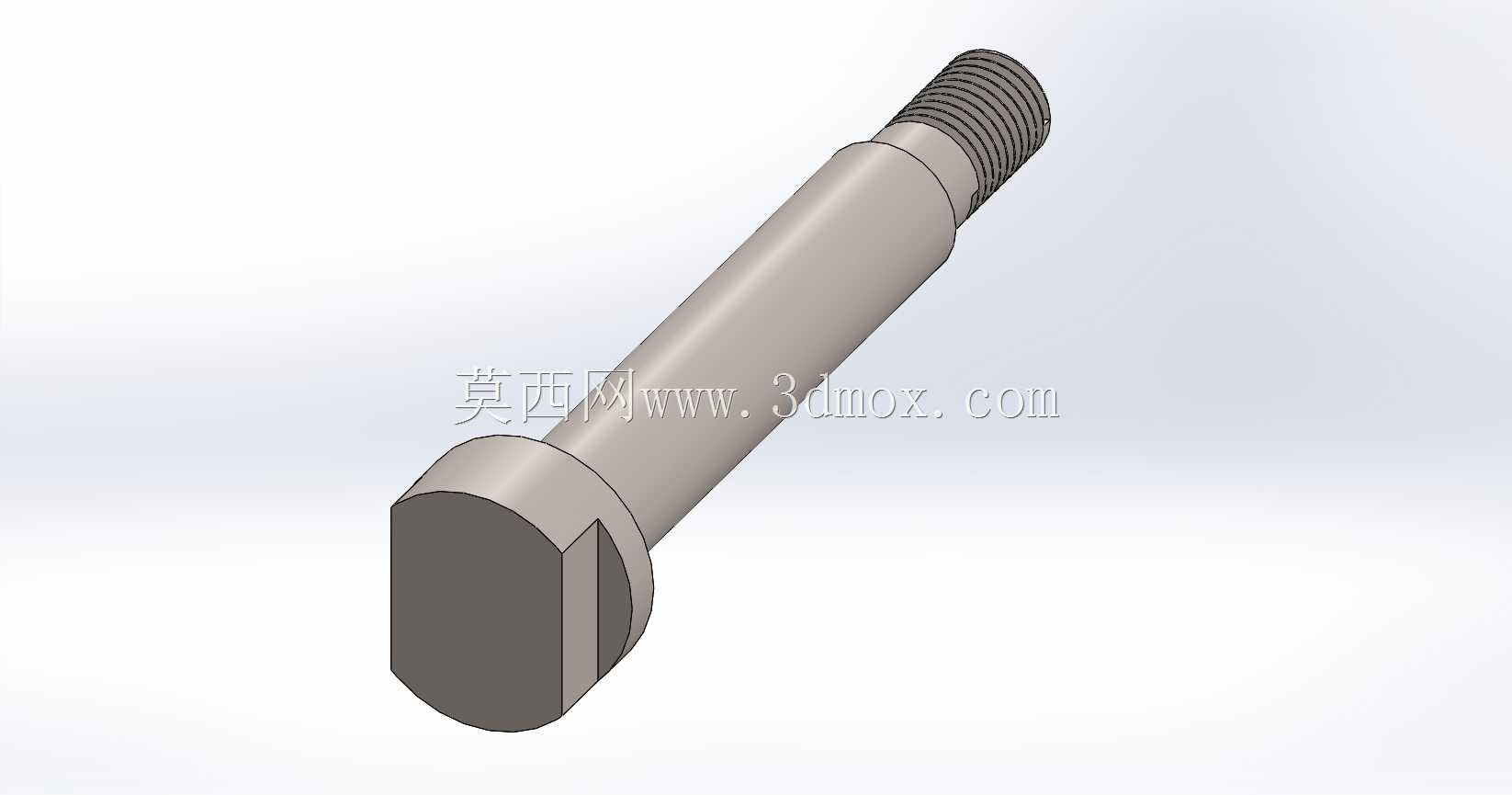

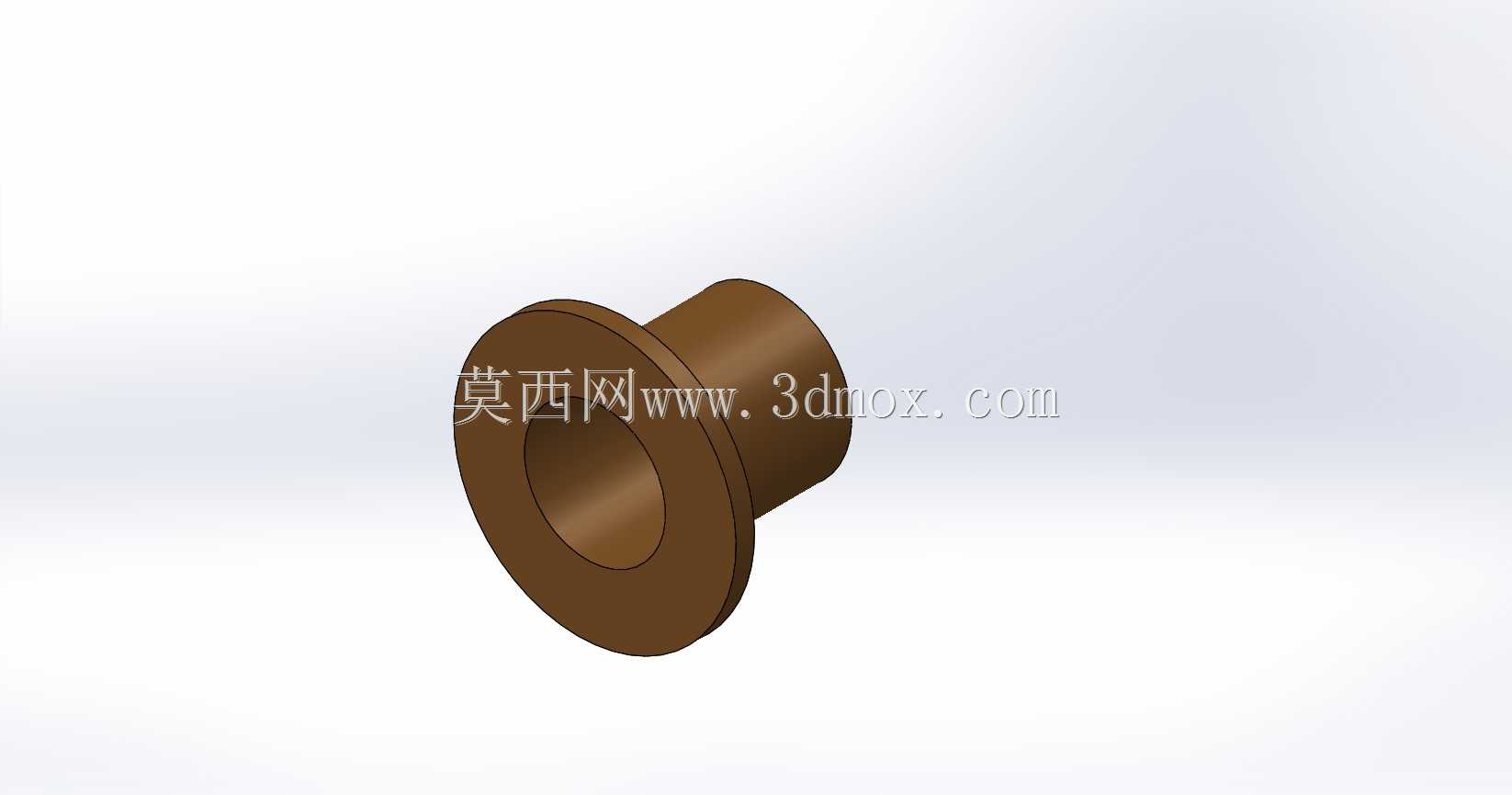

　　减少传动打滑的概率，轮体与中心转轴之间设置了耐磨衬套，既可以降低回转过程中的摩擦阻力，也能避免轮体与转轴直接接触产生磨损，后期维护只需要更换衬套即可，不需要整体更换轮体，能降低备件更换成本。支座的两个支撑立板采用对称式三角加强筋结构，筋板从支座底板一直延伸到转轴安装孔位处，能有效承受传动过程中皮带张紧产生的径向拉力，避免立板受载后出现外张变形，导致转轴卡滞或者轮体偏移。转轴两端采用六角防转结构配合锁紧螺母固定，安装时可以先将轮体预装在两个立板之间，再穿入转轴后拧紧两端螺母，不需要额外做防转销定位，装配流程更简便，同时六角结构能避免转轴在轮体回转过程中跟转，减少连接部位的磨损。在实际选型应用中，这类滑轮组件常被用在小功率动力传递场景，

　　比如小型分拣线的皮带换向、测试设备的载荷加载导向、小型提升装置的钢丝绳导向，设计时需要注意安装面的平面度公差，若安装面存在翘曲，会导致支座底板受力不均，长期运行后出现立板变形，影响轮体的回转精度；同时要根据传递的功率大小匹配对应的皮带张紧力，张紧力过大会加大转轴与衬套的磨损，缩短组件使用寿命，张紧力过小则容易出现传动打滑、动力传递效率下降的问题。轮体的宽度尺寸经过优化，既可以适配单根平皮带的安装，也预留了少量余量，允许皮带在运行过程中有小幅的轴向窜动，不会出现皮带蹭到支座立板的问题。整个组件的外形轮廓规整，没有突出的尖锐结构，安装后不会与周边的设备部件产生干涉，在做设备整体布局时，只需要预留出轮体的回转半径空间、以及皮带的走线空间即可，不需要额外设置防护结构，当然在有人员操作的工位，还是建议加装透明防护挡板，避免异物卷入轮槽。
