齿轮螺旋轨道滚珠输送演示机构

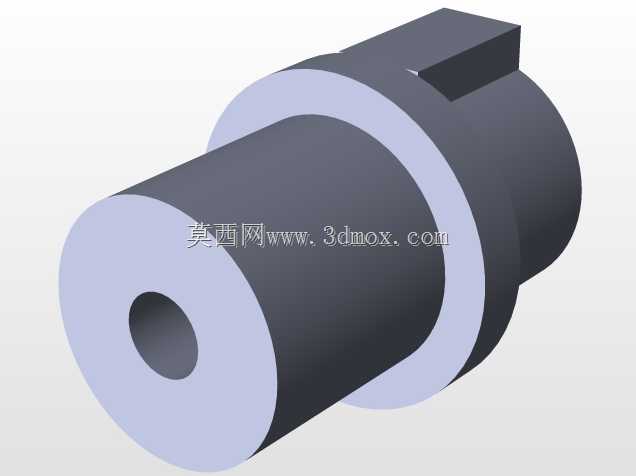

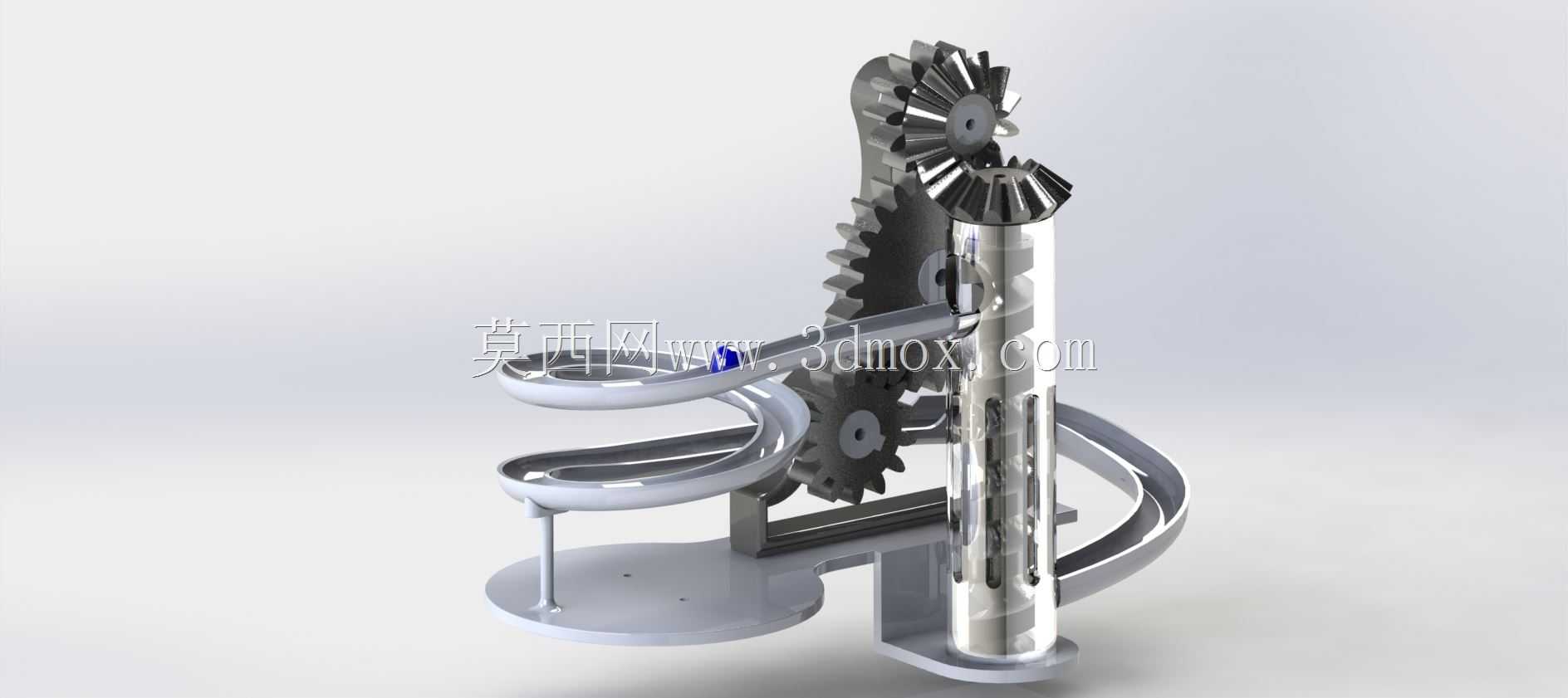

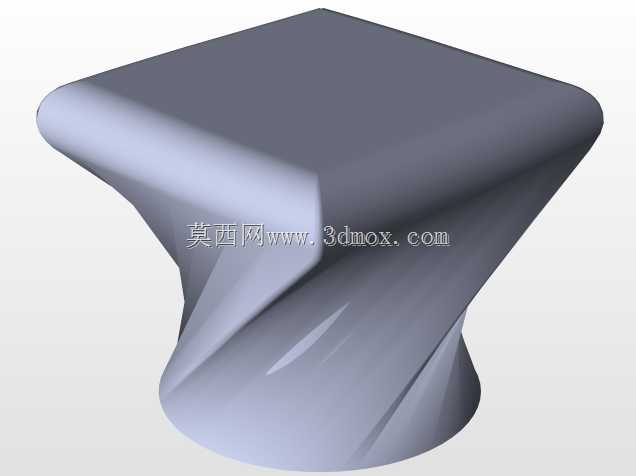

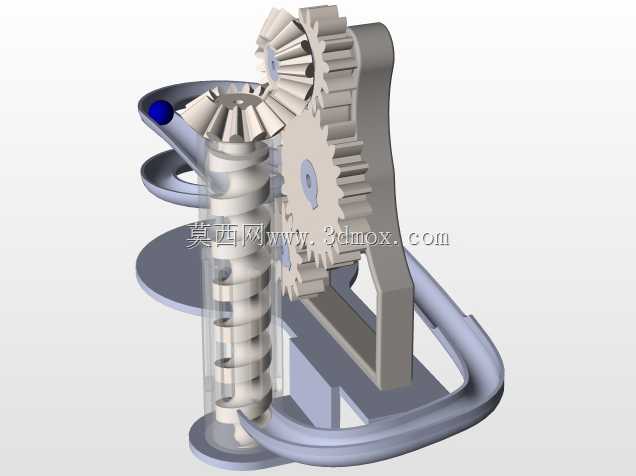

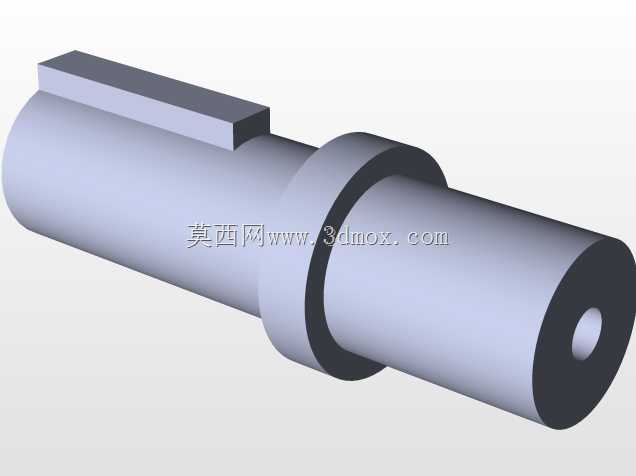

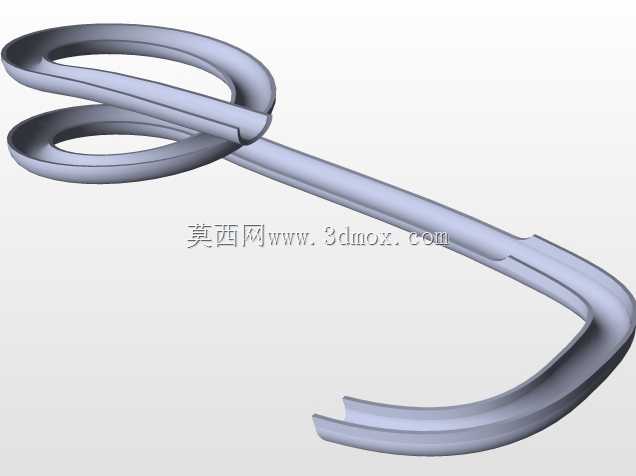

　　这套齿轮螺旋轨道组合机构，核心功能是实现滚珠的循环抬升与重力滑行演示，常被用于机械原理教学展示、传动方案验证场景，也可作为自动化输送单元的原理样机参考。整套机构的设计围绕滚珠的闭环运动逻辑展开，底部圆形承接盘作为滚珠的暂存区域，承接从螺旋轨道末端滑落的滚珠，垂直布置的透明立柱内部设置抬升结构，配合顶部的锥齿轮组与侧方的直齿轮传动副，将底部承接盘内的滚珠逐一抬升至轨道最高处。螺旋轨道采用多圈平滑变径设计，轨道槽的宽度与滚珠直径保持0.2mm的单侧间隙，既保证滚珠滑行时不会卡滞，也避免间隙过大导致滚珠脱出轨道，轨道表面的过渡圆角全部做R2以上处理，减少滚珠滑行时的碰撞阻力。侧方的齿轮组除了传递动力驱动抬升结构运转，

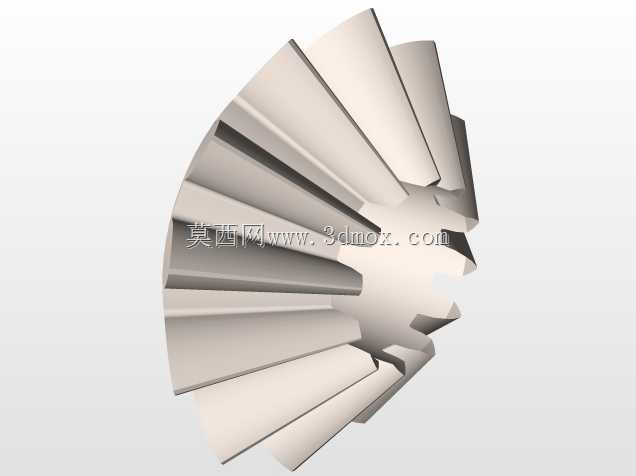

　　还同步作为机构的外露展示部分，直齿轮的模数选取1.5，齿宽8mm，锥齿轮的啮合间隙调整至0.1-0.15mm区间，保证传动过程平稳无卡滞，齿轮与支架的连接采用标准销轴配合铜套的结构，降低长期运转的磨损量。安装边界方面，整套机构的底部安装面为直径120mm的圆形平板，平板上预留3个M4的安装孔，孔位呈120度均匀分布，可直接固定在工作台面或者展示台架上，机构整体垂直高度为280mm，最大外轮廓宽度为160mm，安装时需要预留至少20mm的周边操作空间，方便后续调整齿轮啮合间隙以及清理轨道内的杂物。设计过程中优先考虑了运动的可视性，抬升立柱采用透明亚克力材质，可直接观察内部滚珠的抬升过程，螺旋轨道采用抛光金属材质，

　　减少滚珠滑行的摩擦阻力，支架部分采用一体式折弯结构，减少拼接零件数量，提升整体装配精度。在实际应用场景中，这类机构可拓展为小型零件的排序输送单元，通过调整轨道槽的尺寸适配不同规格的小型圆柱零件、球状零件，也可作为科普展品直观展示齿轮传动、重力输送的机械原理，帮助初学者理解机械运动的逻辑关系。机构的动力输入可通过顶部齿轮轴外接手轮或者低速电机，手动演示时输入转速控制在30r/min以内即可保证滚珠平稳抬升，电机驱动时可搭配减速模块将输出转速控制在20-40r/min区间，避免转速过快导致滚珠在抬升过程中脱落。
