透明外壳笔式单作用气动气缸结构

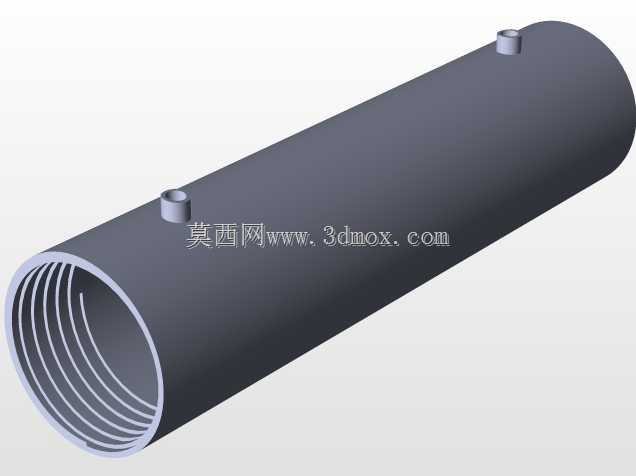

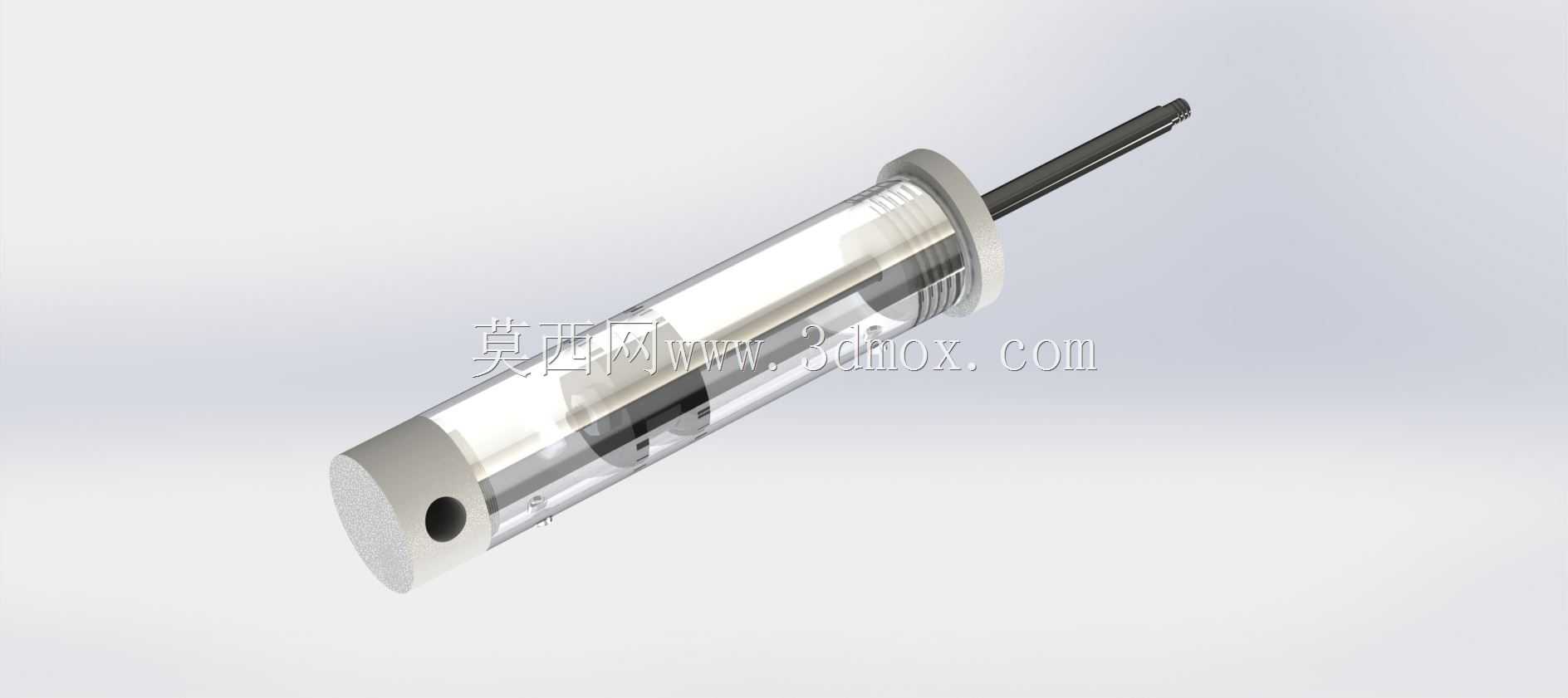

　　这款笔式单作用气动气缸采用透明缸体设计，在小型自动化装配工位、轻工物料推送、检测工位定位等场景中，可直观观察活塞运行状态，便于调试阶段快速排查卡滞、漏气等问题，无需拆解缸体就能确认内部密封件的磨损情况，大幅降低设备日常运维的排查耗时。从结构设计来看，缸体采用圆柱形等径外形，尾部预留径向进气孔，前端集成活塞杆导向密封结构，活塞杆伸出端做了平端处理，可直接接触被推工件，也可根据实际安装需求加装各类吸盘、压头附件。设计阶段优先考虑紧凑安装需求，整体外径控制在极小尺寸范围内，可直接嵌入狭小的工装夹具空间，无需额外预留大尺寸安装位，尾部和前端的安装基准面做了精磨处理，既可以通过侧面安装码固定在型材支架上，

　　也能直接通过端部螺纹拧入工装板的预制孔中，适配多种安装姿态。功能上这款气缸为单作用弹簧复位结构，进气时活塞杆伸出完成推料、压合、定位动作，断气后依靠内置弹簧自动回缩复位，无需额外配置复位气路，能简化气路布线，减少电磁阀的使用数量，适合短行程、高频次的往复动作场景。缸体的透明材质选用高强度工程塑料，兼顾耐压性能与可视性，可承受常规气动系统0.1-0.6MPa的工作压力，不会在常规工况下出现开裂、变形问题，内部活塞搭配双道密封圈，保证动密封状态下的漏气量控制在行业允许范围内，活塞杆采用硬质不锈钢材质，表面做抛光处理，降低与导向套之间的摩擦阻力，延长密封件的使用寿命。在安装边界上，这款气缸的最大外轮廓为圆柱形，安装时需预留活塞杆伸出的行程空间，同时尾部进气接口需留出气管插拔的操作空间，侧面无突出结构，可多支并排紧密安装，在多工位并排的分拣、定位设备中能有效节省安装空间，适配密集排布的工位设计需求。
