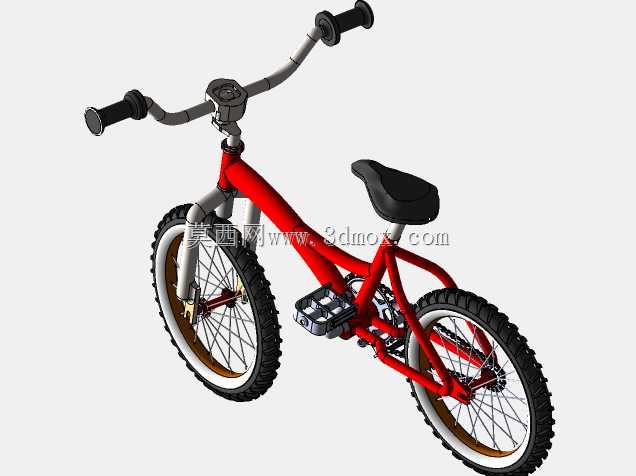

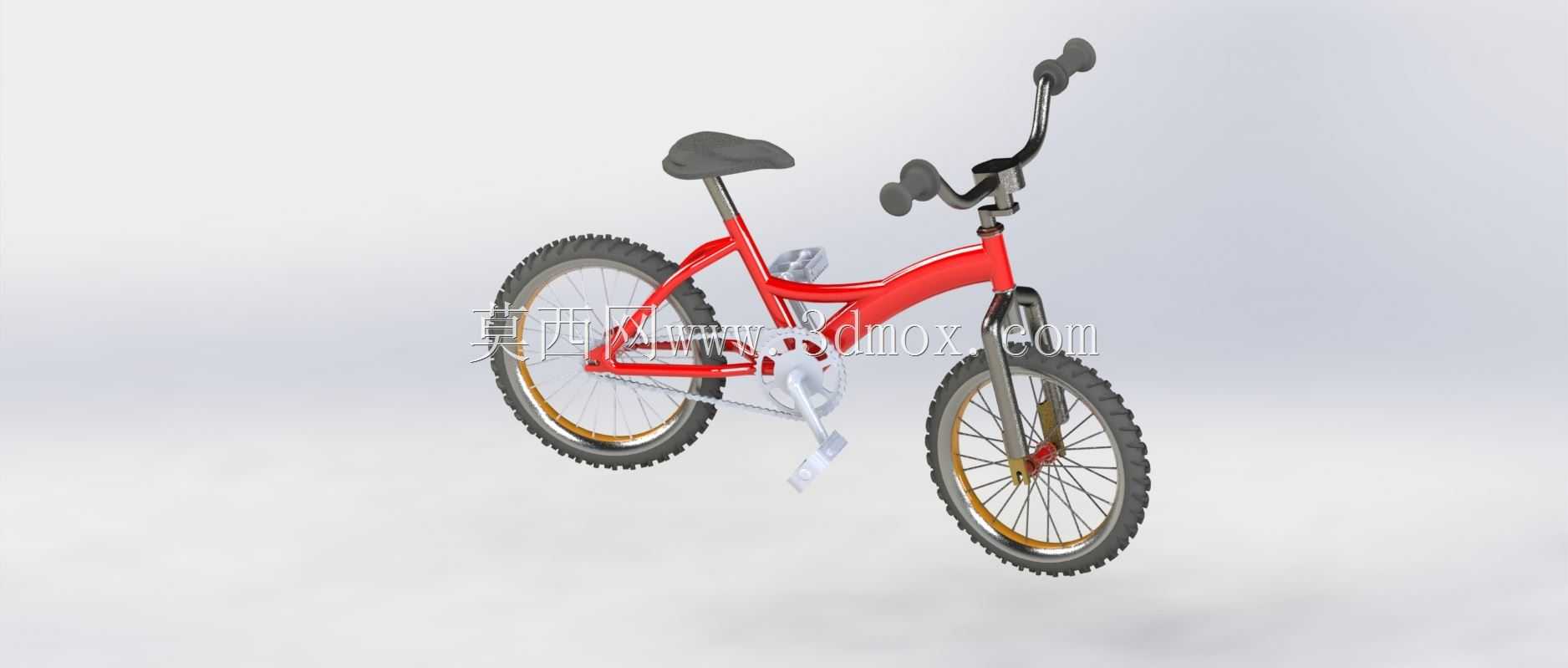

儿童款脚踏自行车链传动结构三维数模

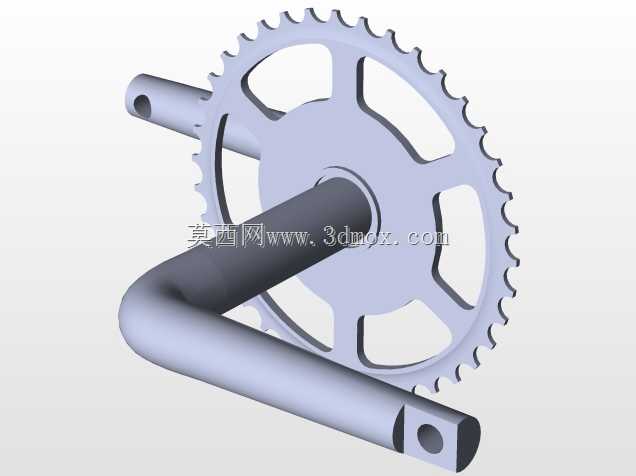

　　这款童车类脚踏自行车的三维建模，核心围绕链传动系统的实际传动逻辑展开，在建模初期就需要先明确整车的使用场景——面向低龄儿童的户外短途骑行，因此所有结构的设计边界都要适配儿童的肢体活动范围，避免出现传动部件外露剐蹭、操作力超出儿童发力阈值的问题。建模过程中首先要敲定的是前后轮的安装轴距，这个尺寸直接决定了整车的转弯半径与骑行稳定性，轴距过短会导致骑行时容易翘头，轴距过长则会增加转向所需的握力，不符合儿童的操作能力。车把的回转角度需要做限位设计，建模时要在把立与车架前管的配合处预留限位凸台的安装空间，避免车把过度回转造成刹车线管缠绕、骑行失控的风险。链传动部分是整个建模的核心，链轮的齿形需要匹配对应规格的链条节距，

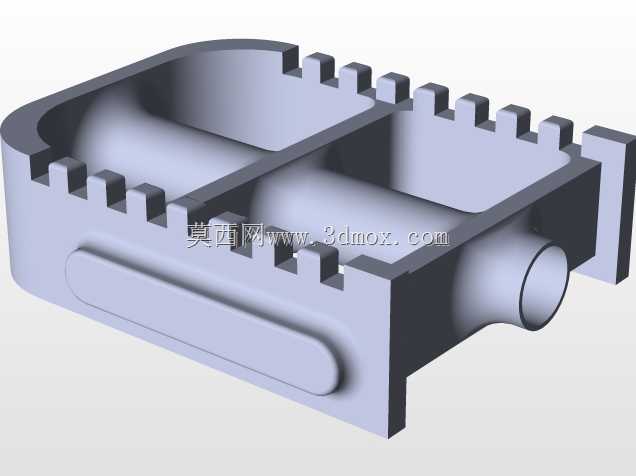

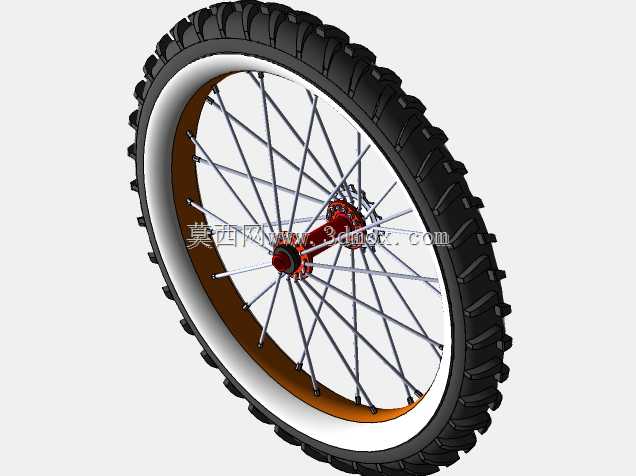

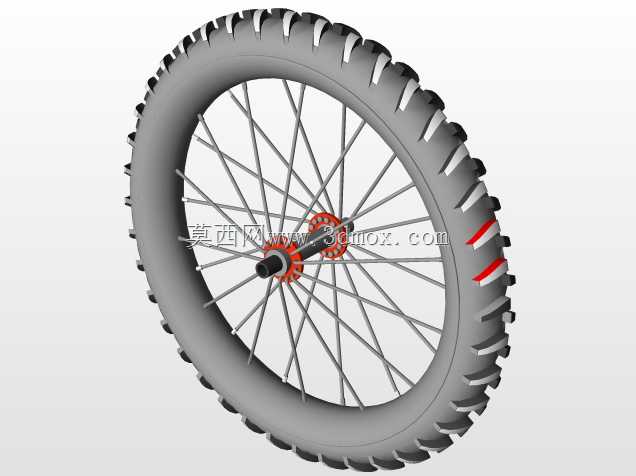

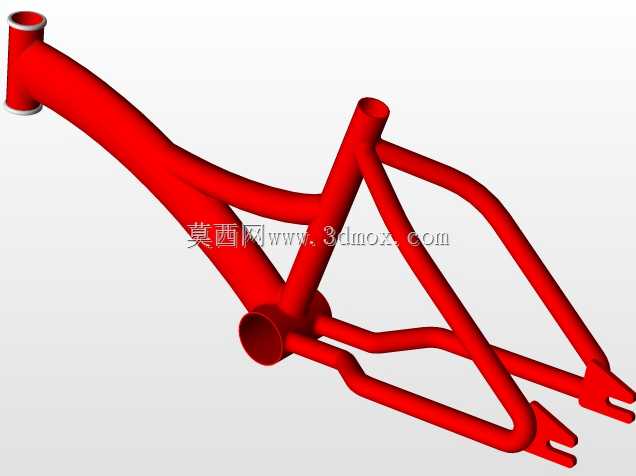

　　建模时要还原链轮与链条啮合的实际间隙，既不能间隙过大导致传动跳齿，也不能间隙过小造成传动卡滞、骑行阻力陡增。脚踏曲柄的长度需要结合儿童的腿长范围设定，过长的曲柄会让儿童在踩踏最低点时腿部过度伸直，容易造成膝关节劳损，过短则会导致踩踏行程不足，传动效率低下。车架的管材弯折角度需要兼顾结构强度与外观造型，红色涂装的车架主体采用三角受力结构，在五通位置也就是链轮安装的核心部位，需要做局部加厚的结构处理，因为这个位置是骑行时受力最集中的区域，不仅要承载骑行者的体重，还要传递踩踏时的动态扭矩。车轮部分的辐条排布采用等角度交叉排布，建模时要还原辐条与轮圈、花鼓的连接结构，轮胎的胎纹深度要适配非铺装路面的抓地需求，同时兼顾铺装路面的骑行阻力。

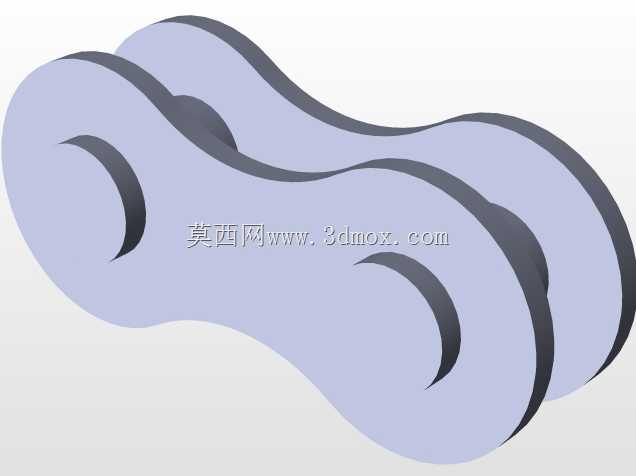

　　车座的安装高度调节结构需要预留足够的调节行程，覆盖不同身高儿童的使用需求，调节锁紧机构的位置要避开骑行时腿部的活动区域，避免出现磕碰。刹车系统的走线需要沿着车架管材的内侧布置，建模时要预留线管的固定卡扣安装位，避免线管外露影响外观，同时防止线管被外物勾挂造成刹车失效。整车的所有转动配合部位，比如车把转动处、车轮花鼓处、脚踏转轴处，都需要在建模时预留轴承的安装空间，保证转动部件的同轴度，避免装配后出现转动卡滞、旷量过大的问题。建模过程中所有部件的装配关系都要按照实际生产的装配逻辑设定，比如链轮的固定方式采用花键配合加锁紧螺母，链条的接头位置要预留可拆卸的结构，方便后期维护更换。
