立式电气柜钣金结构设计方案

　　这款立式电气柜体主要面向工业车间、自动化产线、楼宇配电等场景的电气元件承载需求，作为各类低压电气元件、控制模块、接线端子的安装载体，承担元件防护、布线规整、操作安全隔离的核心作用。日常使用中，柜体需要隔绝车间内的粉尘、切削液飞溅，同时为内部元件提供稳定的安装基准，避免外部磕碰损伤接线与元件，也能防止无关人员误触带电部件引发安全事故。

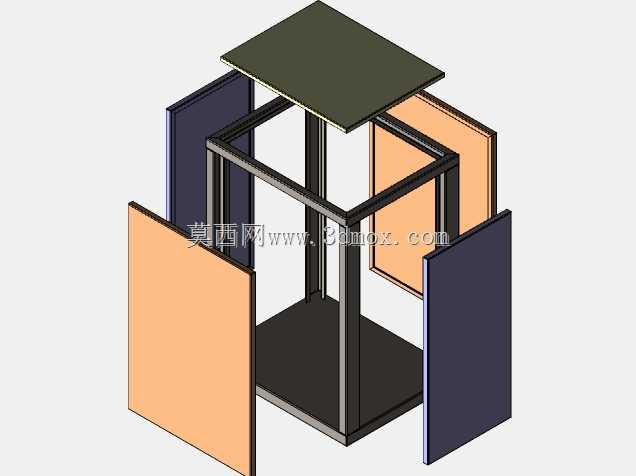

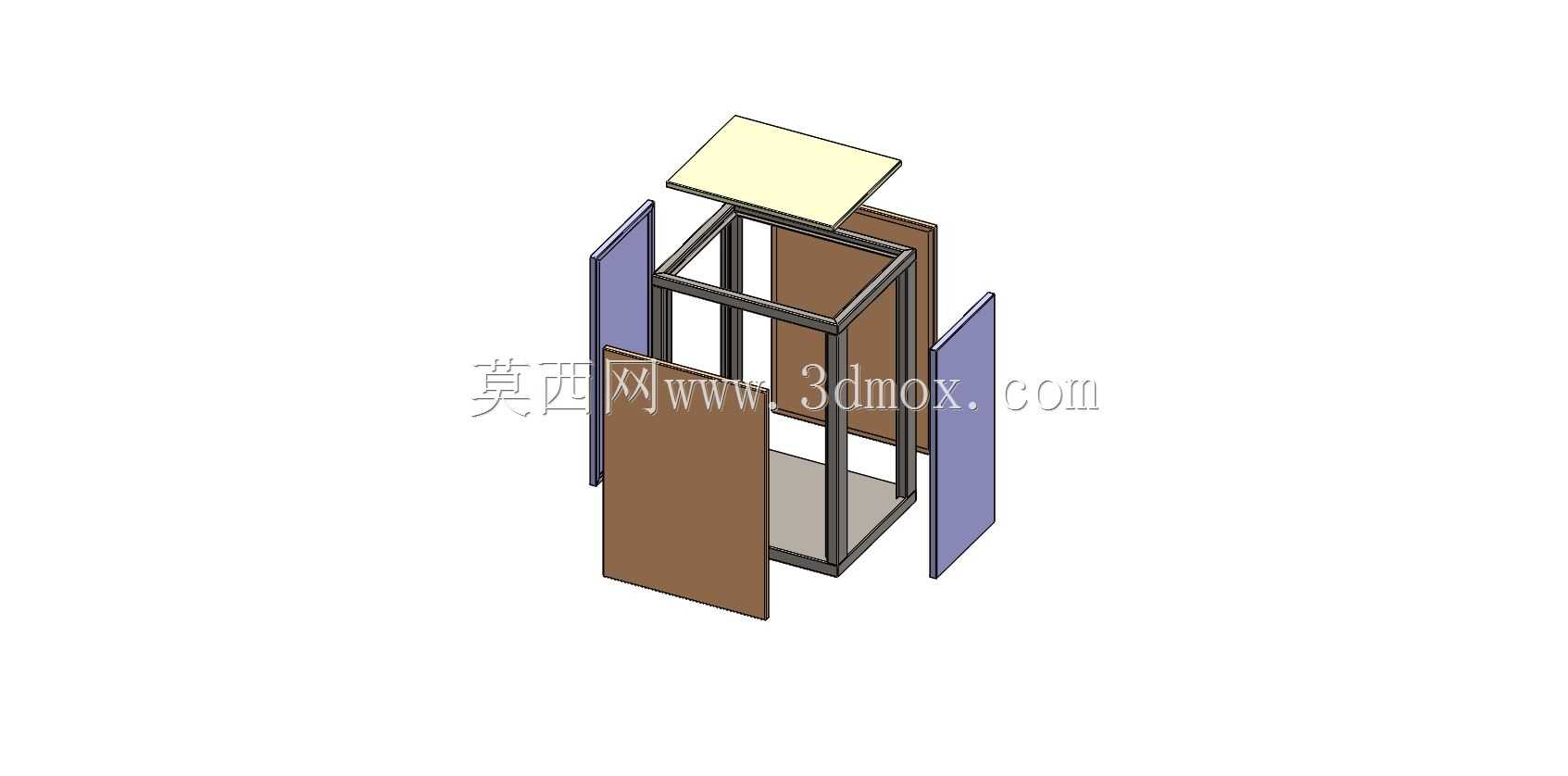

　　从设计思路来看，整体采用分体式钣金拼接结构，框架部分使用折弯型材拼焊成型，保证整体结构刚性，避免吊装、运输过程中出现柜体变形；侧面板、门板采用独立可拆卸结构，通过螺栓与框架连接，既方便生产阶段的钣金加工，也能给后期现场接线、元件维护预留足够的操作空间。柜体顶部做了折边防水结构，即使在有少量滴水的车间环境下，也能避免液体顺着接缝渗入柜体内部，底部预留了接地安装位与线缆进出孔，适配现场不同方向的布线需求。

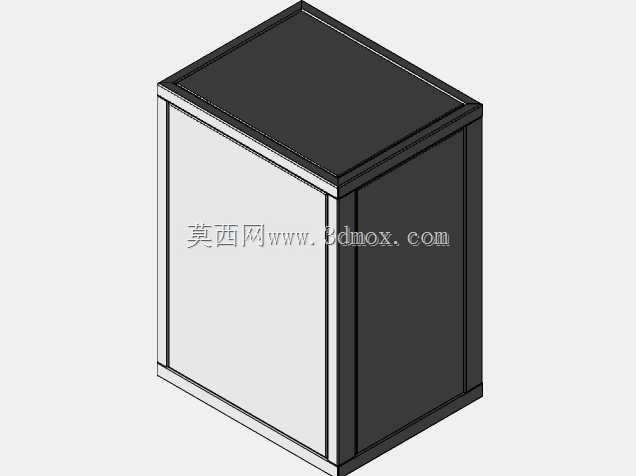

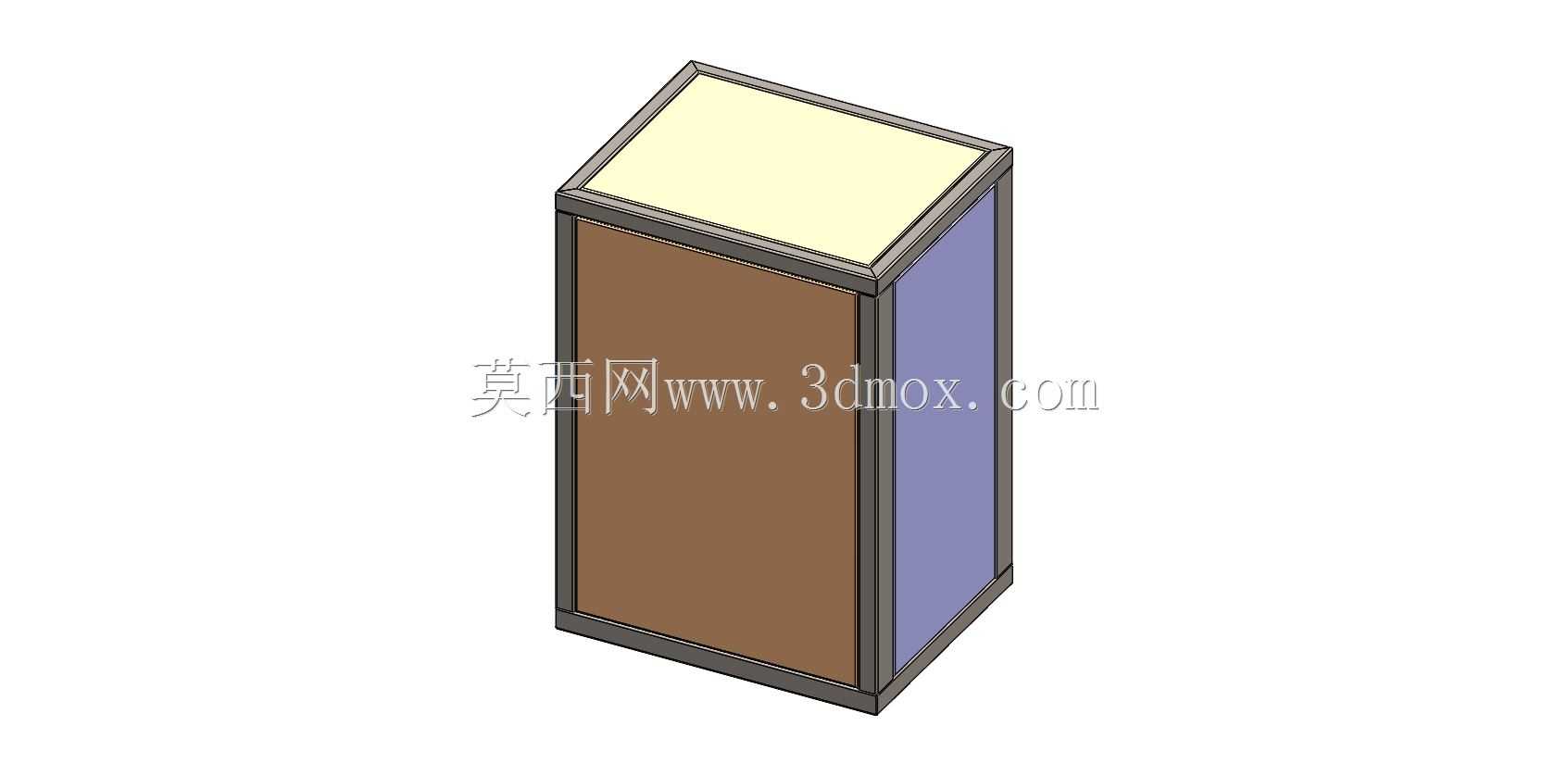

　　尺寸设计上，柜体采用窄长立式布局，占地面积小，适合在产线侧边、设备间隙等狭窄空间安装，内部安装板预留了标准的电气元件安装孔位，可兼容常规尺寸的断路器、接触器、PLC模块等元件的安装，安装板与柜体框架之间预留了足够的布线间隙，方便强弱电分离走线，减少信号干扰。柜体的安装边界需要注意，背部距离墙面至少预留100mm的散热与操作空间，底部需要与地面做绝缘固定，避免柜体整体带电引发安全隐患，门板与框架之间预留了密封胶条安装槽，可根据使用场景加装密封胶条，提升柜体的防护等级。

　　结构细节上，柜体的边角处做了圆弧折弯处理，避免加工、安装过程中锐边划伤操作人员，框架的拼接处做了满焊打磨处理，既保证结构强度，也能避免焊缝处积尘积污。门板内侧预留了元器件标识牌的安装位置，方便后期运维时快速识别回路，柜体框架上预留了多层安装板调节孔位，可根据内部元件的尺寸灵活调整安装板高度，适配不同规格元件的安装需求，提升柜体的场景适配性。
