工业现场用钣金结构电气控制柜体设计

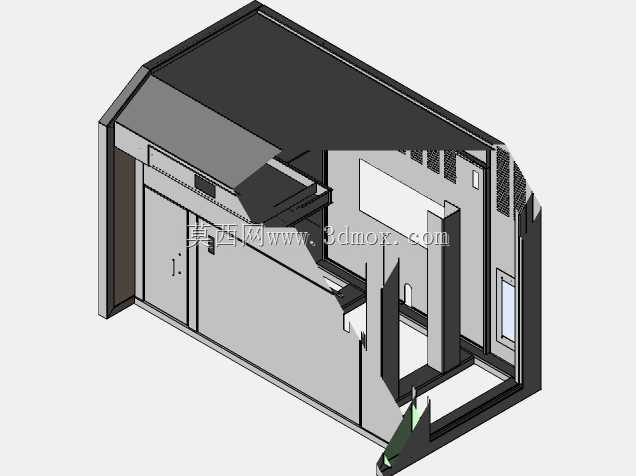

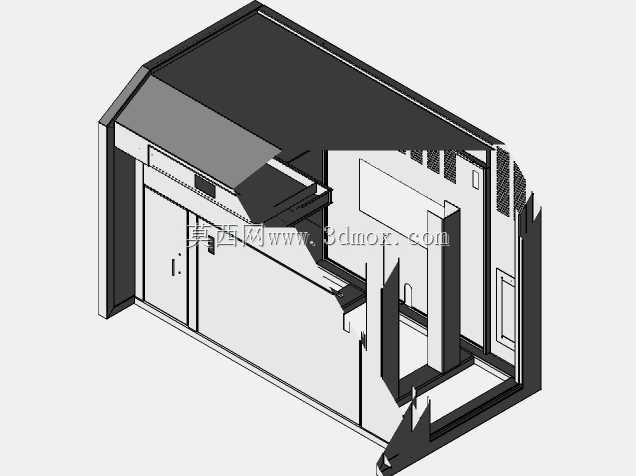

　　这套钣金结构的电气控制单元，主要面向工业生产现场的电气回路集成、设备逻辑控制场景使用，可作为生产线单机设备、工段辅机的电气承载柜体，完成动力回路分配、控制信号中转、保护器件集成的核心功能，适配车间内多尘、存在轻微振动的常规工业环境，也可根据安装场景调整壁挂、落地两种安装形式的固定点位。从设计逻辑来看，整体采用分体式钣金折弯拼焊结构，框架部分选用常规冷轧钢板折弯成型，拼接处预留定位止口，减少现场装配时的对位调整工作量，门板与框架接触位置整圈粘贴导电密封胶条，既可以阻挡车间内的金属粉尘、切削液雾进入柜体内部，也能保证柜体整体的电气连续性，满足工业现场的电磁屏蔽要求。柜体内部预留了多层安装梁的固定孔位，

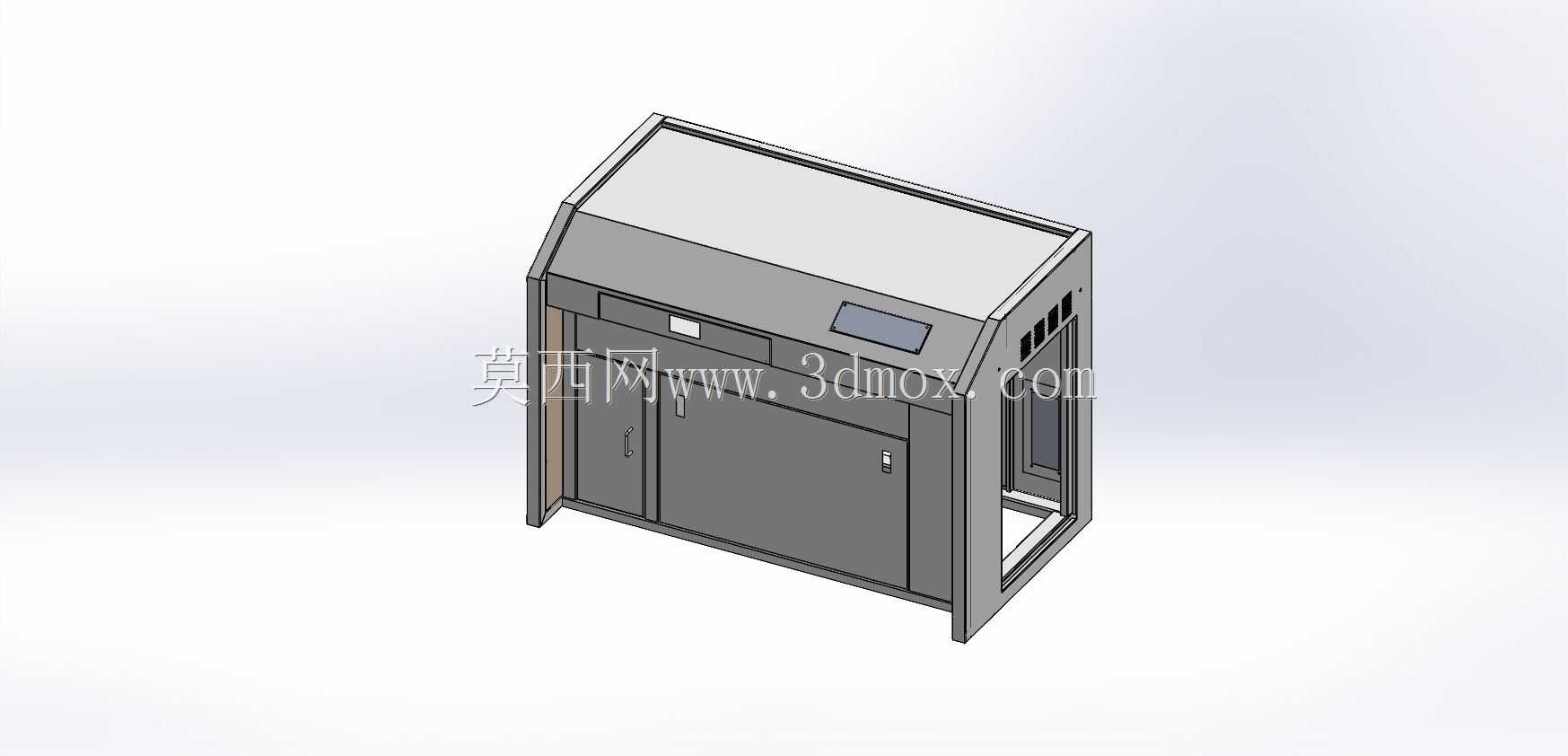

　　安装梁可根据器件尺寸灵活调整上下间距，既可以安装导轨式的小型断路器、接触器、端子排等低压电器，也能预留出变频器、PLC主机这类大尺寸器件的安装空间，侧面预留的穿线孔配有可拆式橡胶护圈，进出线缆时可根据线径大小裁切护圈开口，避免线缆绝缘层被钣金锐边割损。外形设计上采用斜顶式顶盖结构，相比平顶柜体可以避免车间顶部落尘、凝露积水直接堆积在柜体顶面，减少液体渗入柜体内部的风险，门板上预留了观察窗安装位，可根据需求嵌入亚克力或钢化玻璃视窗，无需开门即可观察内部器件的运行指示灯状态，柜体下部预留了接地桩的安装位置，所有可拆的门板、侧板都预留了接地跨接端子的固定点，满足电气安全规范要求。安装边界方面，柜体底部预留了落地安装的地脚固定孔，

　　背部也预留了壁挂安装的挂装孔位，可适配不同现场的安装条件，柜体开门侧预留了不小于门体宽度的操作空间，方便后期器件检修、线路调整作业，整体钣金折弯的圆角均做了钝化处理，避免装配、检修过程中划伤操作人员。内部走线空间做了分层规划，强电动力回路与弱电信号回路的走线槽分开布置，减少强电对弱电信号的干扰，柜体顶部预留了散热风机的安装位，可根据柜内器件的发热量选配排风组件，配合下部的进风滤网形成稳定的散热风道，保证柜内温度处于器件允许的工作范围内。
