钣金材质电气控制柜体结构设计

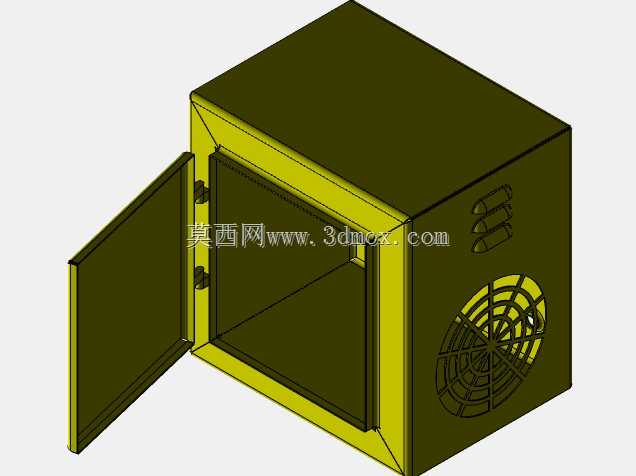

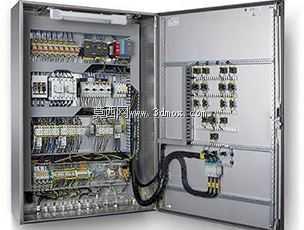

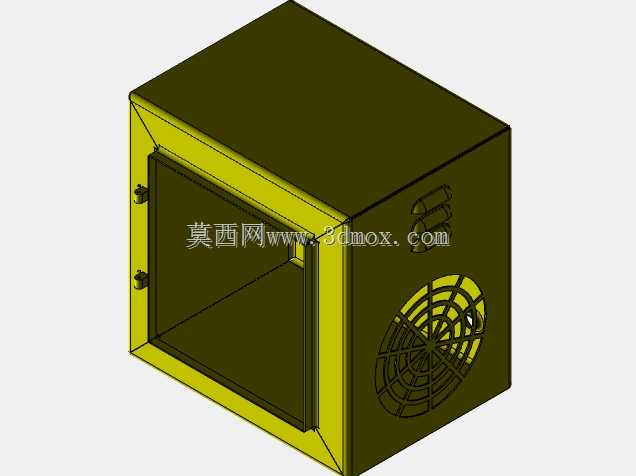

　　这款钣金电气外壳的设计，首先要匹配工业现场的实际安装工况，多数应用场景集中在车间生产线旁、设备配套电控单元、中小型自动化系统的本地控制节点，需要兼顾现场布线的操作便利性与内部元器件的防护需求。从结构功能来看，外壳采用双开门式钣金结构，门体与柜体框架的铰接位置预留了足够的开合角度，方便后期运维时对内部元器件进行检修、接线调整，柜体内部预留了多层安装导轨的固定位，可适配不同规格的接线端子、继电器、控制模块等电气元件的安装需求，走线槽的预留位置沿着柜体侧壁与门体内侧排布，能够将强电、弱电线路进行分槽布设，减少线路之间的信号干扰，同时避免杂乱走线影响后期元器件的拆装操作。设计过程中，首先要确定柜体的安装边界尺寸，要匹配常规墙面挂装、

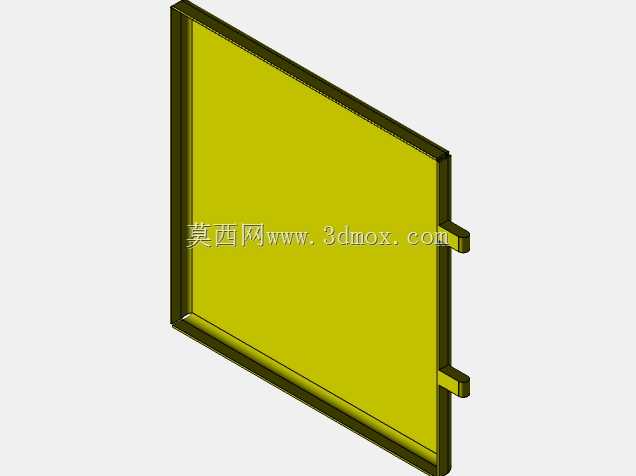

　　落地支架安装两种场景的固定孔位，柜体背部的安装挂孔采用长圆孔设计，能够抵消现场安装时的孔位加工误差，降低现场安装的调整难度。板材选型上采用冷轧钢板折弯成型，折弯处的圆角半径经过反复校核，既避免折弯处出现应力开裂的问题，也能保证柜体拼接后的整体结构刚度，减少长期使用过程中出现的柜体变形问题。门体边缘设计有翻边结构，配合柜体框架的贴合面，能够提升柜体的整体防护等级，阻挡车间环境内的粉尘、飞溅液体进入柜体内部，避免内部电气元件出现积灰、受潮引发的接触不良问题。内部安装板采用可拆式设计，能够在柜体外部完成元器件预装与接线工作后，再整体推入柜体进行固定，大幅提升电控系统的装配效率，减少柜内狭小空间作业的工作量。

　　门体与柜体之间预留了接地端子的安装位，能够保证金属柜体的可靠接地，避免设备漏电时引发的安全隐患。柜体的进出线孔设计在柜体底部，配备可拆式的穿线格兰头安装板，可根据现场进出线的数量、线缆直径灵活开孔，适配不同布线场景的需求，同时保证穿线位置的密封性能。在结构细节上，门体的锁具位置经过受力校核，开关门时不会出现门体晃动、锁扣卡滞的问题，柜体框架的拼接处采用点焊加螺栓紧固的双重固定方式，既保证生产加工时的装配效率，也能提升柜体整体的抗形变能力，在运输、现场安装过程中不易出现结构变形。
