金属薄板简易配电接线面板结构设计

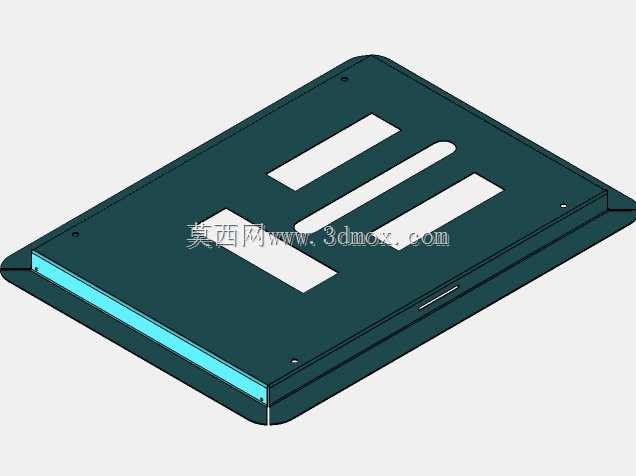

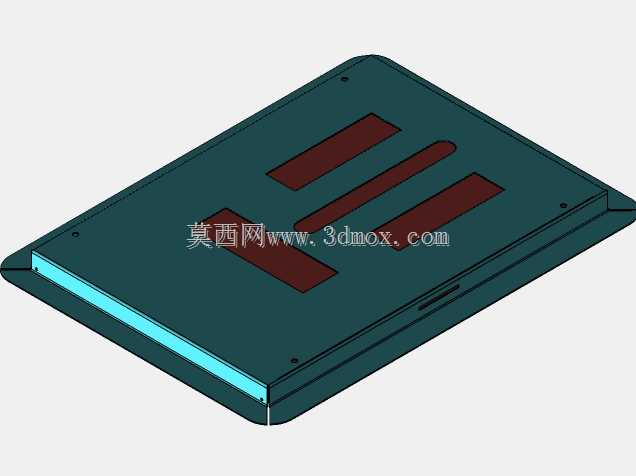

　　这款金属材质的简易电气面板，主要面向小型分布式电气布线场景设计，常见于小型设备内部控制回路的配电中转、桌面测试工位的临时接线汇总、低压弱电系统的分线排布场景，替代传统外露接线的杂乱排布方式，为线路接驳提供规整的安装承载基础。从实际使用需求出发，该面板采用薄金属板弯折成型的壳体结构，整体为扁平长方体构型，边缘做了圆角弯折处理，既避免锐边对安装人员造成划伤，也能提升壳体整体的抗形变能力，薄金属板的选材在保证结构强度的前提下控制了整体重量，不会给安装基面带来额外的承重负担。面板表面预留了三个长条形的功能窗口，可根据实际接线需求嵌入接线端子排、指示灯或者小型断路器，窗口的尺寸匹配常规低压电气元件的安装开孔标准，无需二次扩孔即可完成元件装配，

　　降低现场加工的工作量。壳体侧边预留了穿线缺口，方便进出线缆的引入引出，缺口边缘做了卷边处理，避免割破线缆绝缘层造成短路隐患；壳体四角设置了沉头安装孔，安装时螺丝可完全沉入孔位，不会突出面板表面影响后续元件装配或者外观平整度。设计过程中优先考虑了加工便利性，整体结构采用单块金属板弯折拼接工艺，无需复杂的焊接工序，普通钣金加工厂即可完成下料、弯折、表面喷涂的全流程加工，表面采用深色哑光喷塑处理，既具备基础的防锈耐刮能力，也能在工业环境下减少光线反射，避免干扰操作人员对元件状态的观察。安装边界方面，该面板整体厚度较薄，可直接贴装在墙面、设备侧壁或者支架平面上，不需要预留过多的后部操作空间，适合安装空间局促的场景使用；

　　内部腔体高度可容纳常规接线端子的接线空间，线缆弯折半径符合低压布线的工艺要求，不会出现线缆过度弯折导致的线芯断裂隐患。在实际设备配套中，这类简易配电盘常作为小型自动化设备的内置配电单元，将主电源进线分配到各个功能回路，同时为检修提供清晰的线路分界点，相比传统的开放式接线排，带金属壳体的结构能更好地防护内部接线，避免灰尘、金属碎屑落入造成的短路风险，也能防止无关人员误触带电接线部位，提升低压配电环节的安全系数。
