标准方形活塞杆式气动气缸结构设计

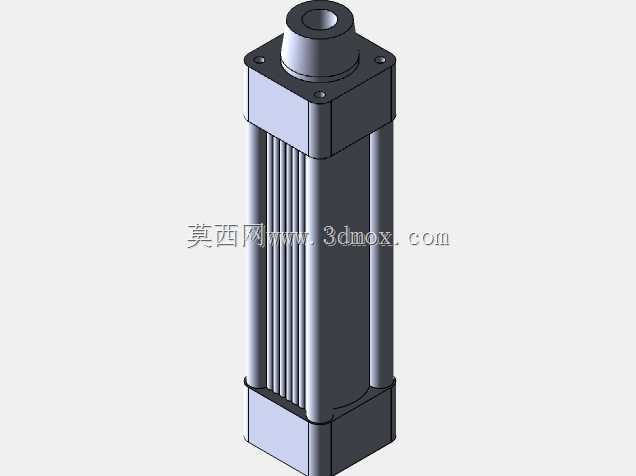

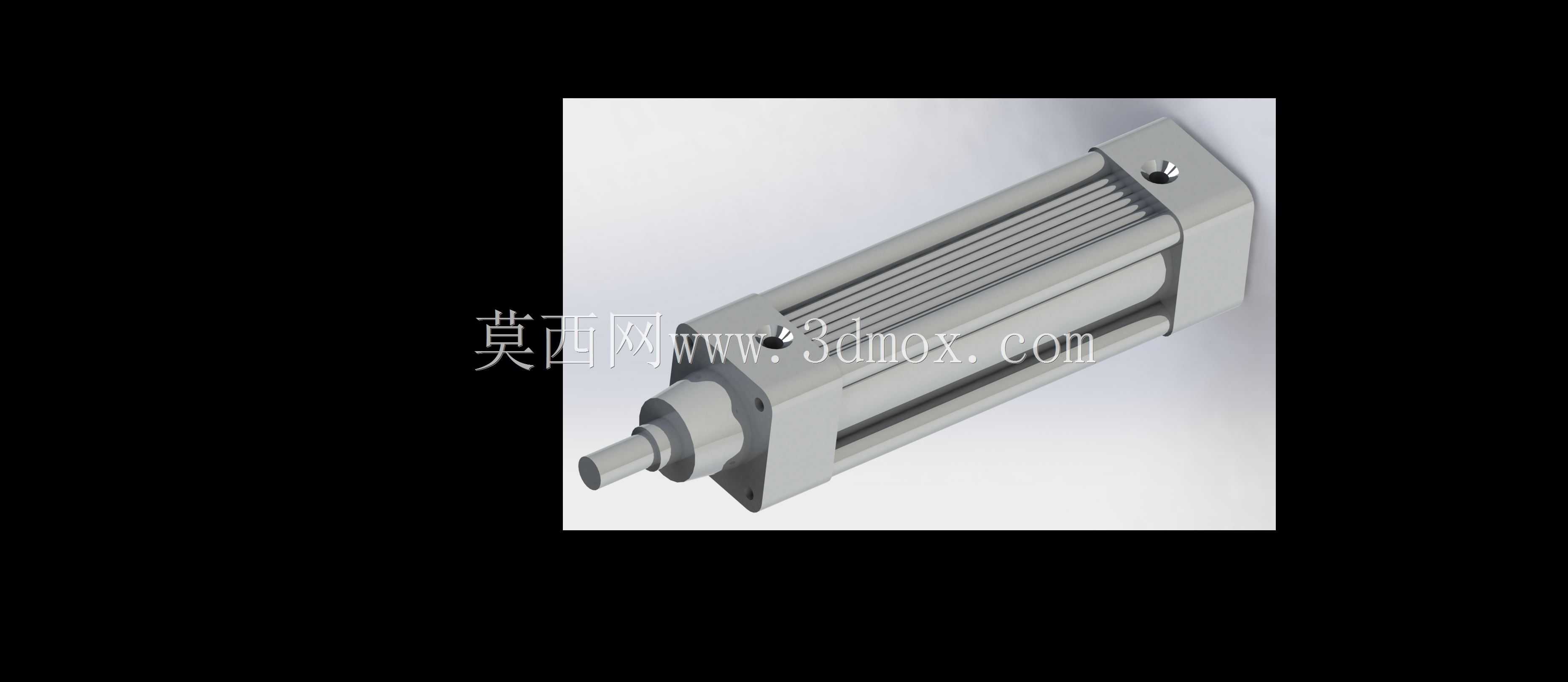

　　这款方形缸体气动气缸，是气动系统里最常用的直线执行部件，在轻工包装、电子装配、机床上下料、自动化夹具这类场景里随处可见，核心作用是把压缩空气的压力能转换成直线往复的机械动能，带动负载完成推压、顶升、夹紧、移位这类动作。从结构设计来看，方形缸体的选型思路很明确，相比圆形缸体，方形截面的缸身自带安装基准面，不需要额外加装安装附件就能直接贴合设备安装板固定，对安装空间紧凑的工位适配性更好，缸体侧面预留的标准槽位可以直接加装磁性开关，用来检测活塞的行程位置，不需要额外在缸体上打孔攻丝，现场调试的时候调整开关位置也更方便。活塞杆采用了伸出端带外螺纹的设计，配套的标准螺母可以直接连接负载接头，不管是连接浮动接头、鱼眼接头还是直接推压工件端面，

　　都能满足不同的连接需求，活塞杆表面做了硬化处理，耐磨性能更好，长期往复运行也不容易出现拉痕，能有效降低密封圈的磨损速度，延长气缸整体的使用寿命。缸体两端的端盖采用了内六角螺栓紧固的结构，密封件都嵌在端盖的密封槽里，装配的时候不需要额外打密封胶，后期维护更换密封圈也很方便，端盖上预留的气口是标准内螺纹接口，可以直接接快插接头，适配常规的气动气管规格。从安装边界来看，这款气缸的缸体宽度尺寸统一，同系列不同行程的产品安装孔位完全一致，设备设计选型的时候，只要确定好需要的输出力和行程，就能直接套用安装尺寸，不需要因为行程变化重新设计安装位。活塞部分采用了双向密封结构，前后腔的气密性有保障，运行的时候不会出现内泄导致的推力不足问题，

　　缸筒内壁做了珩磨处理，表面粗糙度控制在合理范围，活塞运行的摩擦阻力小，低速运行的时候不会出现爬行现象，在需要平稳推送的工位上也能稳定工作。这类气缸的实际使用中，通常搭配电磁阀控制气路换向，通过调节节流阀可以调整活塞伸出和缩回的速度，适配不同工况的动作节拍要求，在自动化生产线的夹具单元里，常用来带动压头压紧工件，在分拣工位上用来推动物料完成分流，在小型移栽机构里也能作为短行程的顶升动力使用，结构简单、维护方便、成本可控，是气动系统里普及率最高的执行元件之一。
