菱形带座外球面轴承UCFL205结构设计

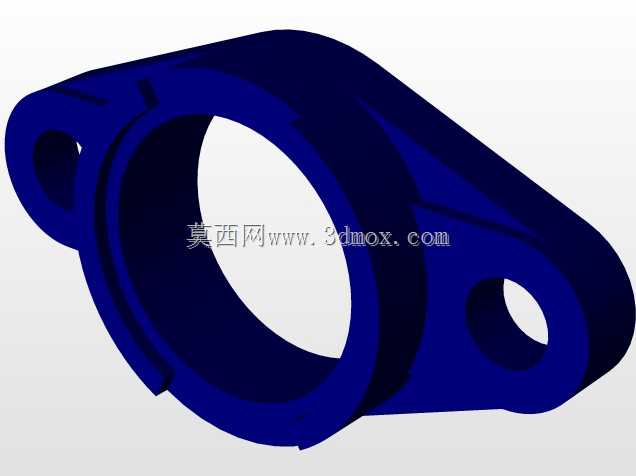

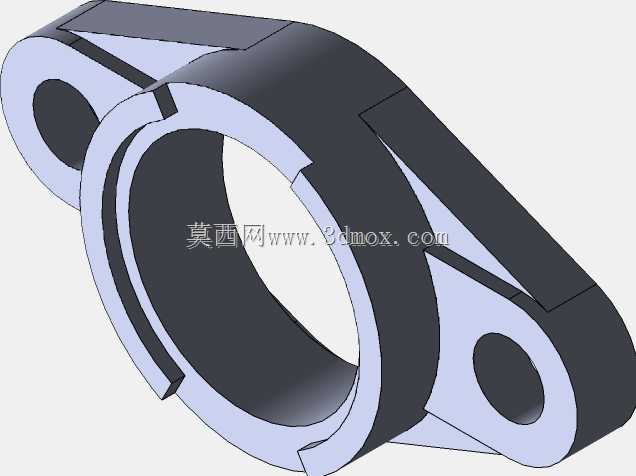

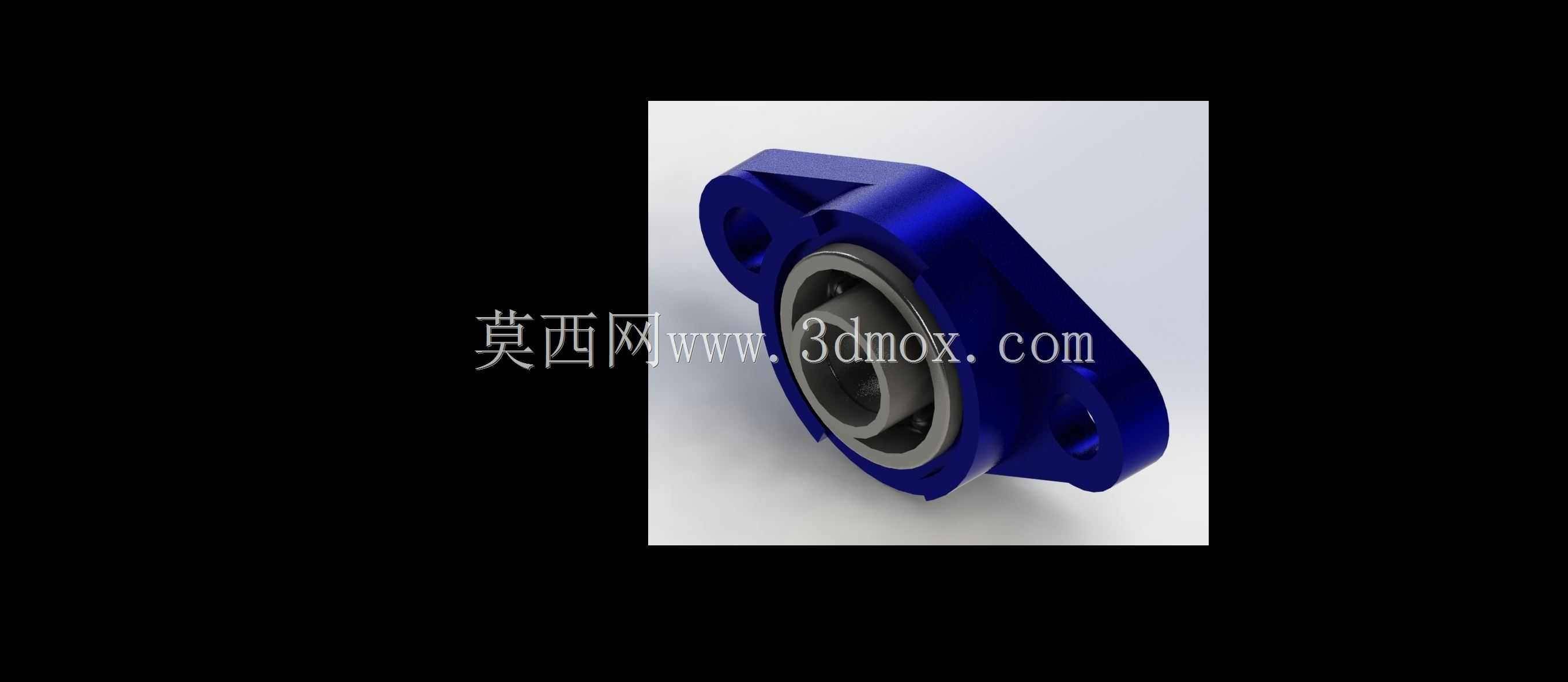

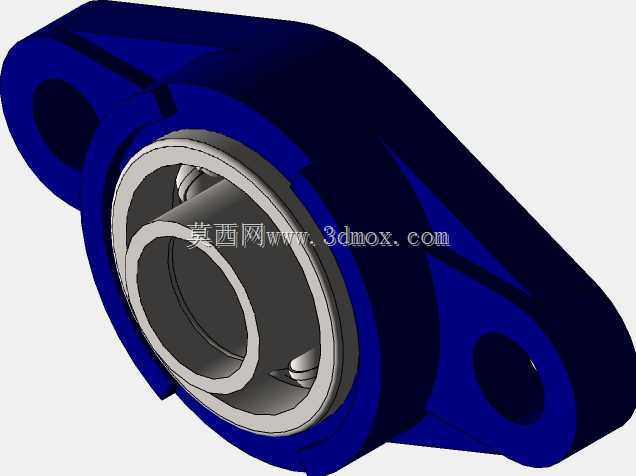

这款菱形法兰式带座外球面轴承，是轻工输送、小型自动化设备、食品包装生产线里极为常用的传动支撑部件，日常选型中经常会在轻载、安装空间受限的传动轴系里用到它。不同于立式座轴承需要预留底部安装沉台的空间，菱形座的两个安装孔呈对角分布，安装面仅需要平整的钣金或型材面即可完成固定，在铝型材搭建的小型输送线、桌面式自动化工作站的辊筒支撑端，这种结构的轴承能大幅压缩安装所需的空间占比，不需要额外加工复杂的安装定位槽，仅靠两个螺栓即可完成锁紧固定，现场拆装维护的效率比整体式轴承座高不少。从结构设计逻辑来看，轴承本体采用外球面设计，与座体内的球面安装腔配合，能够自动补偿传动轴加工、安装过程中产生的少量同轴度误差，避免轴系因轻微偏斜产生的额外径向载荷，延长轴承的实际使用寿命。座体采用菱形切边的法兰结构，相比圆形法兰座，它在两个安装孔的连线方向之外切除了多余的结构材料，既减轻了自身重量，又不会降低安装后的结构刚性，在轻载传动场景下完全可以满足支撑强度要求。实际选型时需要注意它的安装边界：两个安装孔的中心距是固定的选型参数，安装面的平面度需要控制在合理范围内，避免座体锁紧后产生变形挤压轴承外圈，导致轴承转动卡滞。轴承内圈采用顶丝锁紧结构，装配时将轴穿入内圈孔后，拧紧内圈上的两个紧定螺钉即可完成轴与轴承的周向固定，不需要额外加工轴肩、键槽，对于光轴的装配适配性非常好，在小型传动辊筒、从动轮的支撑结构里，这种固定方式能大幅降低轴类零件的加工成本。日常使用中，这类带座轴承通常自带密封结构，能够阻挡常规工况下的粉尘、碎屑进入轴承滚道，在普通车间环境下不需要额外加装密封防护件，只有在多水汽、多腐蚀介质的场景下才需要更换不锈钢材质的同规格型号。建模过程中需要重点关注球面配合面的尺寸公差，座体的球面腔与轴承外球面的配合间隙不能过大，否则会失去自动调心的作用，也不能过紧导致轴承外圈无法在座腔内自适应微调，同时两个安装孔的位置度需要严格控制，避免现场安装时出现孔位错位无法装配的问题。座体的安装接触面需要做平整处理，不能有凸起的铸造飞边，否则锁紧螺栓后会导致座体受力不均，运行过程中产生异常振动。
