长条式多喷口喷射空气扩散装置结构

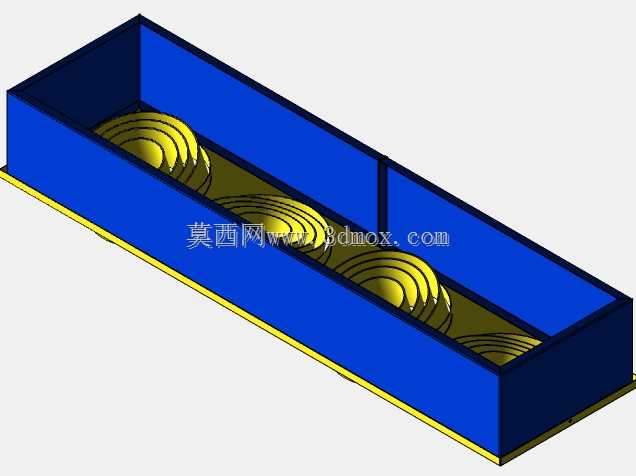

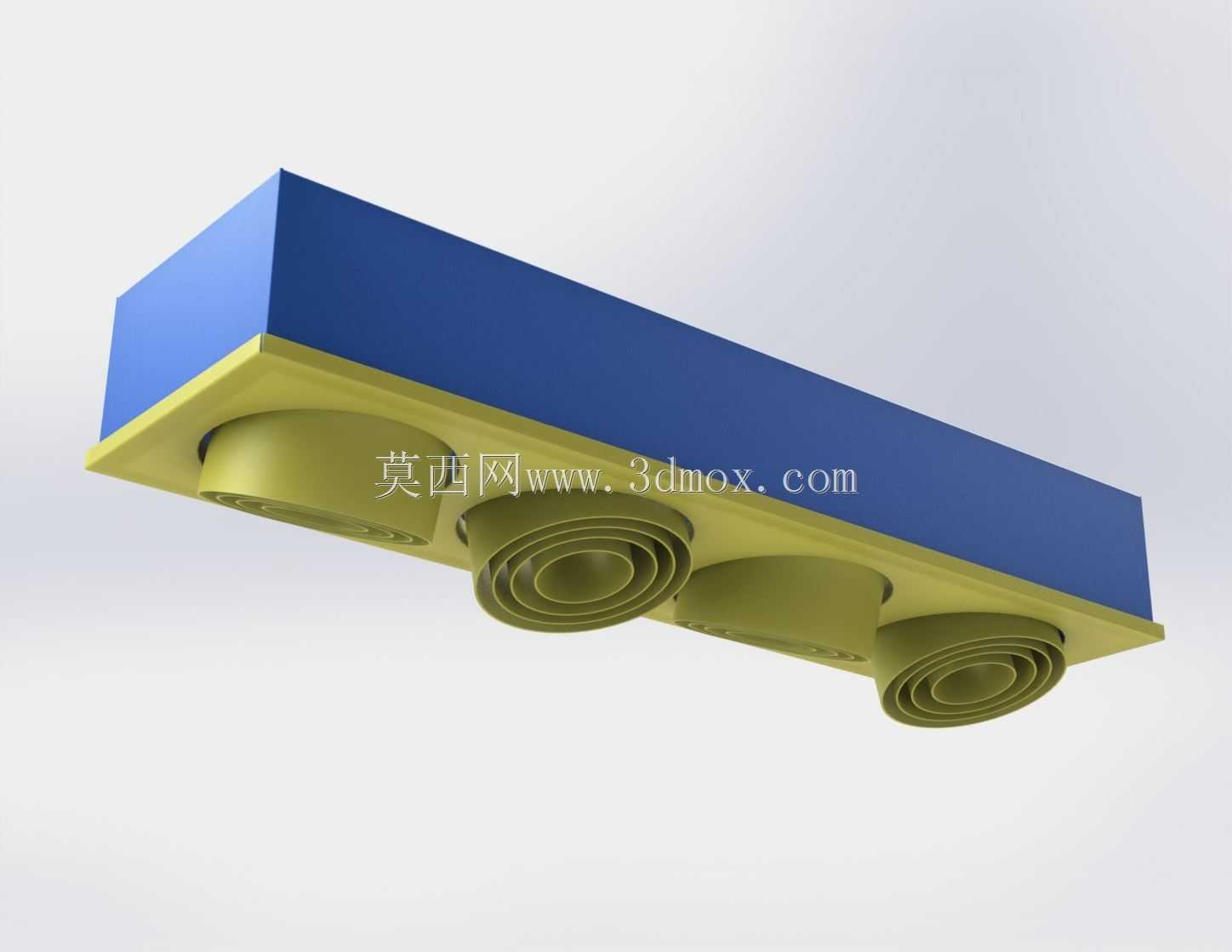

　　这款喷射空气扩散装置主要应用于大跨度公共建筑、高大工业厂房的暖通空调送风末端，常见于会展中心、大型生产车间、仓储物流库这类层高较高、送风距离要求远的场景，替代传统散流器解决长距离送风气流衰减快、工作区风速不均的问题。从结构设计来看，主体采用长条形矩形基座搭配多组同轴环形喷口的布局，基座部分为规整的长方体结构，上表面为平整安装面，可直接贴合矩形通风管道的出风口法兰对接，安装时无需额外做变径转接，适配常规宽度的矩形送风支管，安装边界预留了足够的法兰连接余量，能兼容常规螺栓固定的安装工艺，不会与周边管线、吊顶龙骨产生干涉。下方的喷口采用渐扩式环形层叠结构，这种结构设计可以让送出的气流在喷口处形成多股同轴射流，相比单孔喷口，

　　能在较低送风压力下实现更远的送风距离，同时通过环形结构的导流作用，让气流在射出后逐步诱导周边室内空气混合，避免送风直吹区域产生过硬的吹风感，也能让工作区的温度场分布更均匀。设计过程中重点考量了喷口的排布间距，四个喷口沿基座长度方向等距布置，相邻喷口的射流不会在近距离产生相互干扰，同时在远端能形成覆盖宽度匹配基座长度的送风带，适配长条型的送风区域，减少送风死角。基座与喷口的连接采用一体化过渡结构，没有突兀的截面突变，能降低气流在装置内部的沿程阻力，减少送风过程的能耗损失，内部流道做了顺滑过渡处理，避免气流在腔体内部产生涡流引发的送风噪声。实际使用中，这款扩散器可以直接对接中压送风系统，无需额外加装导流部件，

　　依靠自身喷口结构就能实现定向远距离送风，在冬季送热风时，环形喷口的射流有足够的初速度能将热风送到人员活动区高度，避免热风上浮造成的上下层温度分层问题；夏季送冷风时，气流在扩散过程中逐步与室内空气混合，不会出现冷风直落的冷吹风感。从建模细节来看，各喷口的环形层叠尺寸做了等比例缩放，保证每个喷口的送风阻力一致，不会出现两端喷口风量偏大、中间喷口风量不足的问题，基座的壁厚设计兼顾了结构强度与成型工艺要求，不管是采用金属钣金焊接还是注塑成型，都能满足批量生产的工艺要求，安装面的平面度公差预留也符合常规通风部件的安装精度要求，现场安装时不需要做额外的找平调整就能实现密封对接。
