发动机燃油供油燃烧装置结构设计

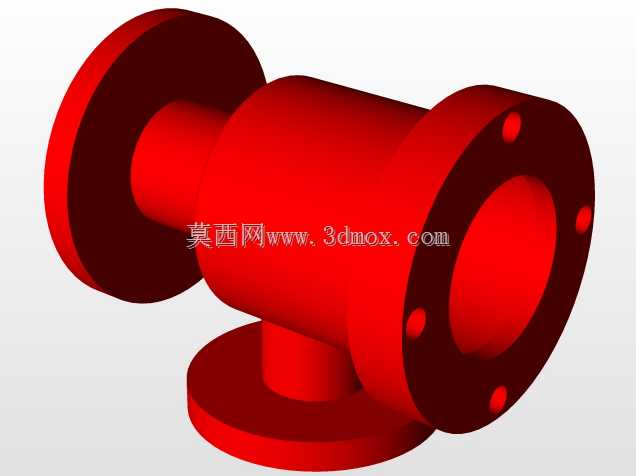

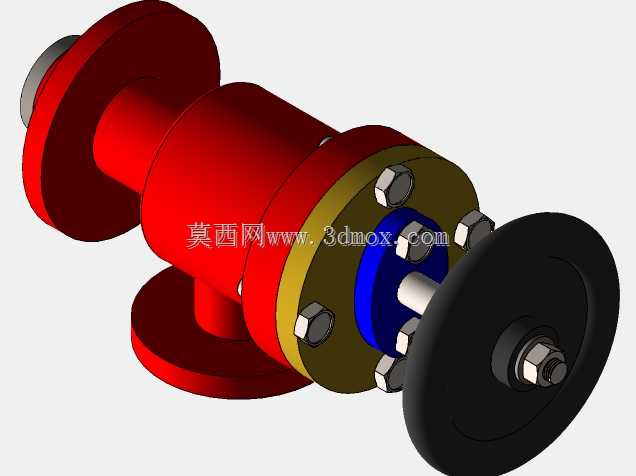

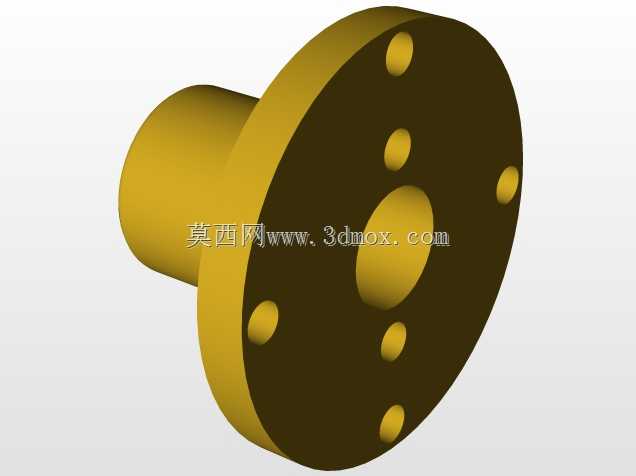

　　这款燃油燃烧装置主要适配中小排量往复式内燃机的燃油供给与雾化燃烧环节，在工程机械、农用动力机组、固定式发电动力单元的动力系统中都有对应应用场景，核心作用是将加压输送的燃油充分雾化后，按设定的喷射角度送入燃烧室，配合缸内气流运动形成均匀可燃混合气，保障燃油燃烧效率，降低不完全燃烧带来的积碳与排放问题。从结构设计来看，整体采用同轴分段式布局，主体承压外壳选用铸钢材质做红色防锈涂装，中段通过均布的六角螺栓实现法兰对接，中间夹装的密封隔层可耐受燃烧工况下的高温与油压冲击，避免燃油渗漏与高压气体窜出。装置一端设置带法兰盘的侧通接口，用于对接燃油供油管路，安装时需注意接口的通径匹配供油管路的公称直径，法兰端面需加装耐油密封垫片，

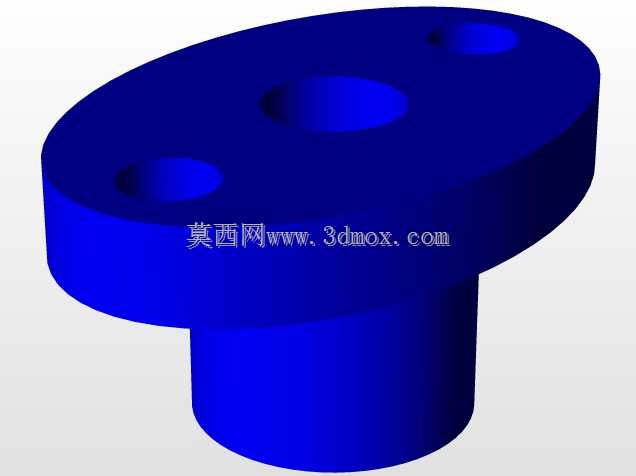

　　按对角顺序拧紧螺栓保障密封面受力均匀；另一端的黑色轮状调节端盖可微调内部阀芯的初始开度，匹配不同工况下的燃油供给量需求，端盖中心的锁紧螺母用于固定调节后的位置，防止设备运行过程中因振动出现开度偏移。设计过程中优先考虑了安装边界的兼容性，整体轴向长度控制在适配多数中小型发动机缸盖侧部安装空间的范围，径向最大尺寸避开了缸盖周边的进排气歧管、冷却管路的布置区域，安装法兰的螺栓孔位采用行业通用的孔距规格，可直接替换同类型老旧燃烧部件，无需额外改动发动机周边的安装基座。内部流道做了渐缩式设计，燃油从侧部接口进入腔体后，沿环形流道均匀分配到端部的雾化喷口，避免局部流道阻力过大导致的供油压力波动，喷口周边的蓝色密封环采用耐油耐高温的氟橡胶材质，

　　可长期在高温燃油浸泡环境下保持密封性能，不会出现老化开裂导致的漏油问题。装置的旋转连接部位做了间隙配合公差设计，既保证调节部件转动顺畅无卡滞，又能控制配合间隙在合理范围，减少燃油内泄量。在实际设备选型匹配时，需要注意装置的额定供油压力要和发动机燃油泵的输出压力匹配，安装前要彻底清理供油管路内的金属碎屑、杂质，避免异物进入腔体堵塞雾化喷口，日常维护时可定期拆检端部的雾化组件，清理积碳残留，保障雾化效果稳定。
