内燃机活塞连杆组件结构设计

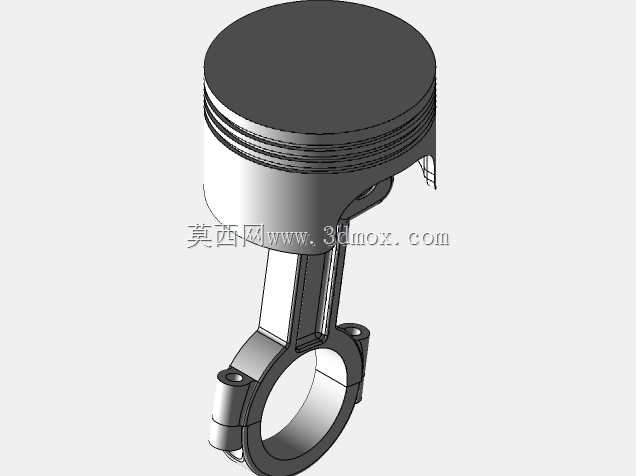

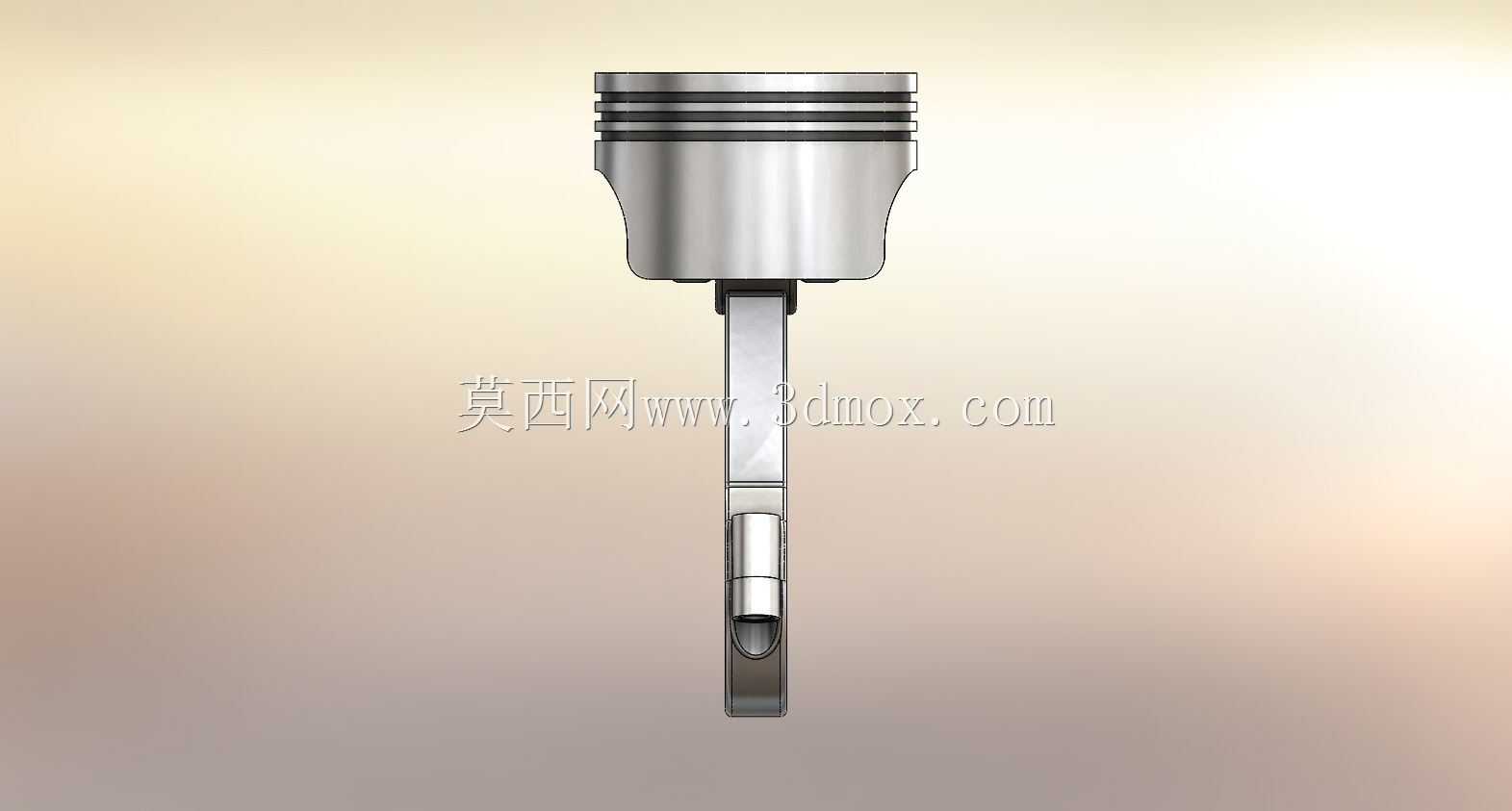

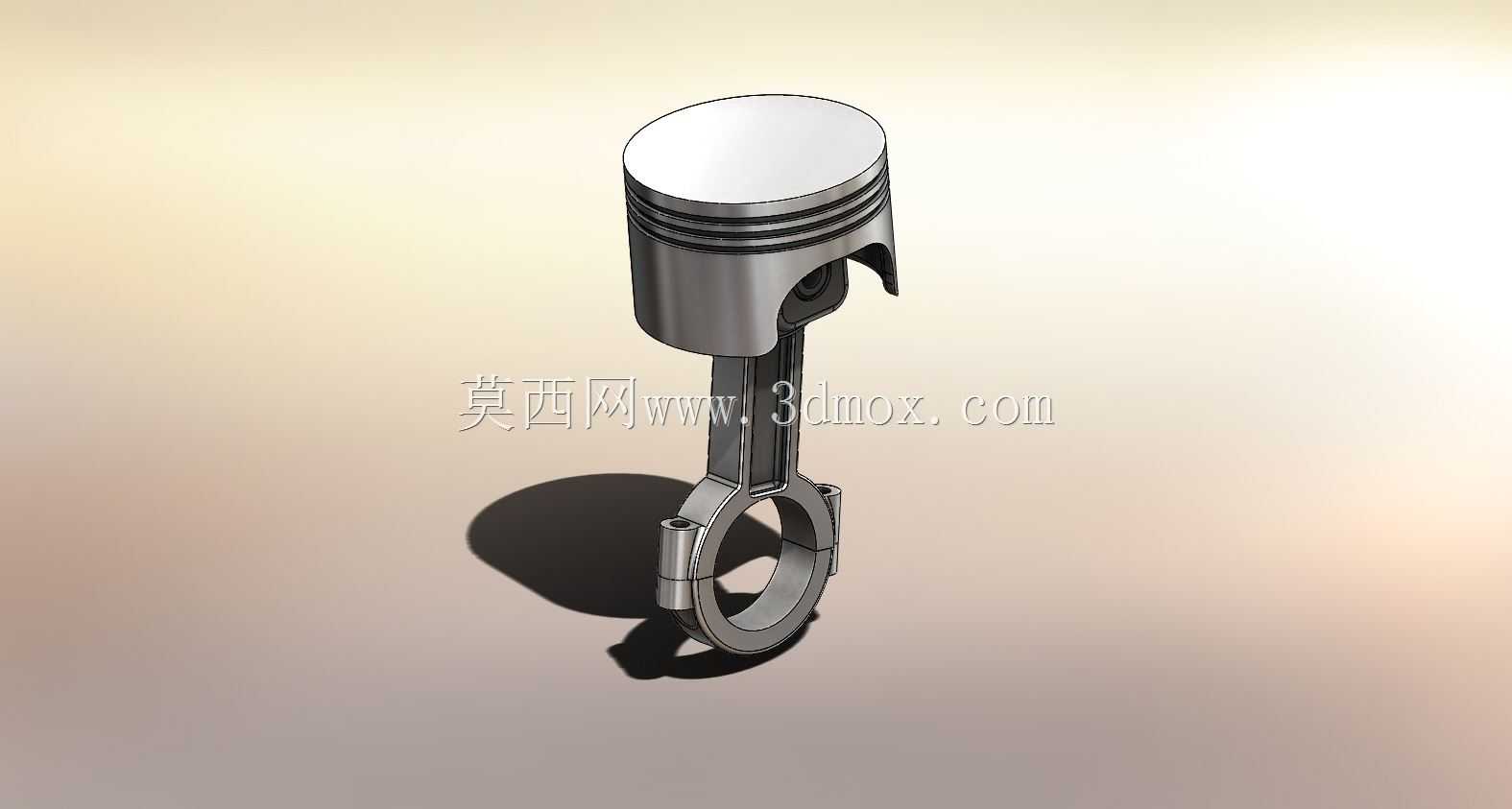

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，主要承担气缸内燃烧压力传递、往复直线运动向旋转运动转换的功能，广泛适配小排量单缸汽油机、通用动力机械以及小型农用动力设备的动力输出场景。从实际工况出发，活塞头部设计有三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程的燃气下窜至曲轴箱，油环则用于刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度与径向深度均按照常规小型内燃机的配合公差设计，可直接适配标准规格的活塞环配件。活塞销座部位采用加厚加强结构，通过浮动式活塞销与连杆小头连接，销孔内部预留有卡环安装槽，可限制活塞销的轴向窜动，避免工作过程中销端刮蹭气缸壁造成拉缸故障。

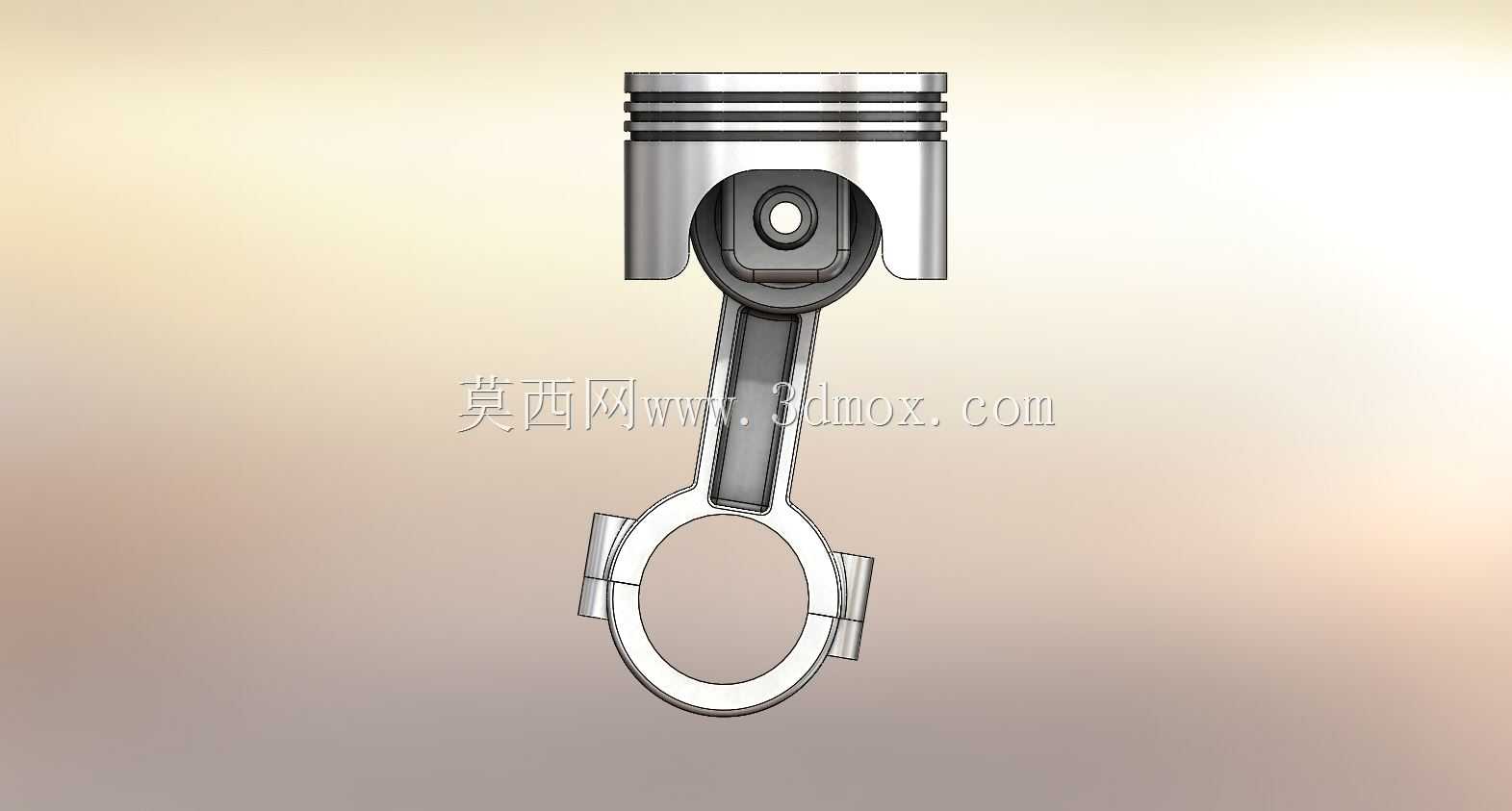

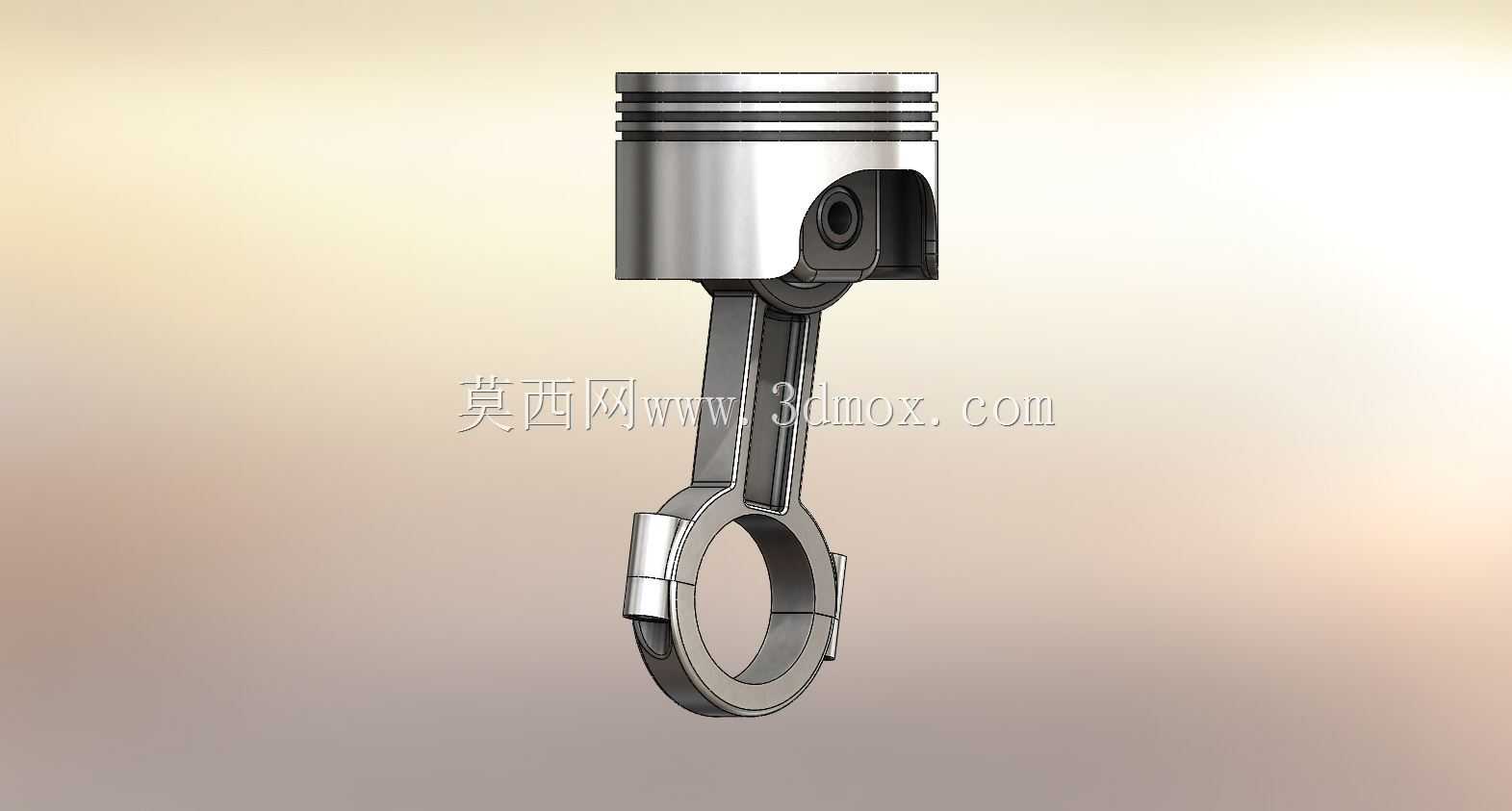

　　连杆部分采用工字形截面结构设计，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少内燃机高速运转时的往复惯性力，降低整机振动水平。连杆大头采用剖分式结构，配套连杆轴瓦的安装定位结构，可直接与曲轴曲柄销配合，剖分面的定位结构能够保证装配时连杆盖与杆身的同轴度，避免轴瓦偏磨。从安装边界来看，活塞裙部的型线采用微椭圆设计，冷态装配时与气缸壁保留合理配合间隙，热态工况下裙部膨胀后可与气缸壁形成均匀贴合面，避免出现敲缸或拉缸问题。连杆大小头的中心距按照常规小型内燃机的冲程参数匹配，活塞销孔与连杆小头衬套、连杆大头轴瓦的同轴度公差控制在机械设计手册要求的范围内，能够保证装配后运动过程无卡滞。在实际设备选型应用中，

　　这类结构的活塞连杆组件可直接用于通用小型汽油机、园林机械动力、小型发电机组动力的维修替换，也可作为内燃机原理教学的演示模型，帮助从业者理解曲柄连杆机构的运动逻辑与受力传递路径。建模过程中对活塞顶部的燃烧室凹坑、连杆杆身的过渡圆角、大头螺栓安装凸台等细节都做了还原，所有配合面的尺寸均参考通用内燃机的行业标准设定，能够直接用于装配干涉检查、运动仿真分析等设计验证环节，无需额外调整核心配合尺寸即可适配常规的单缸内燃机装配需求。
