推拉式快速夹钳压紧工装结构设计

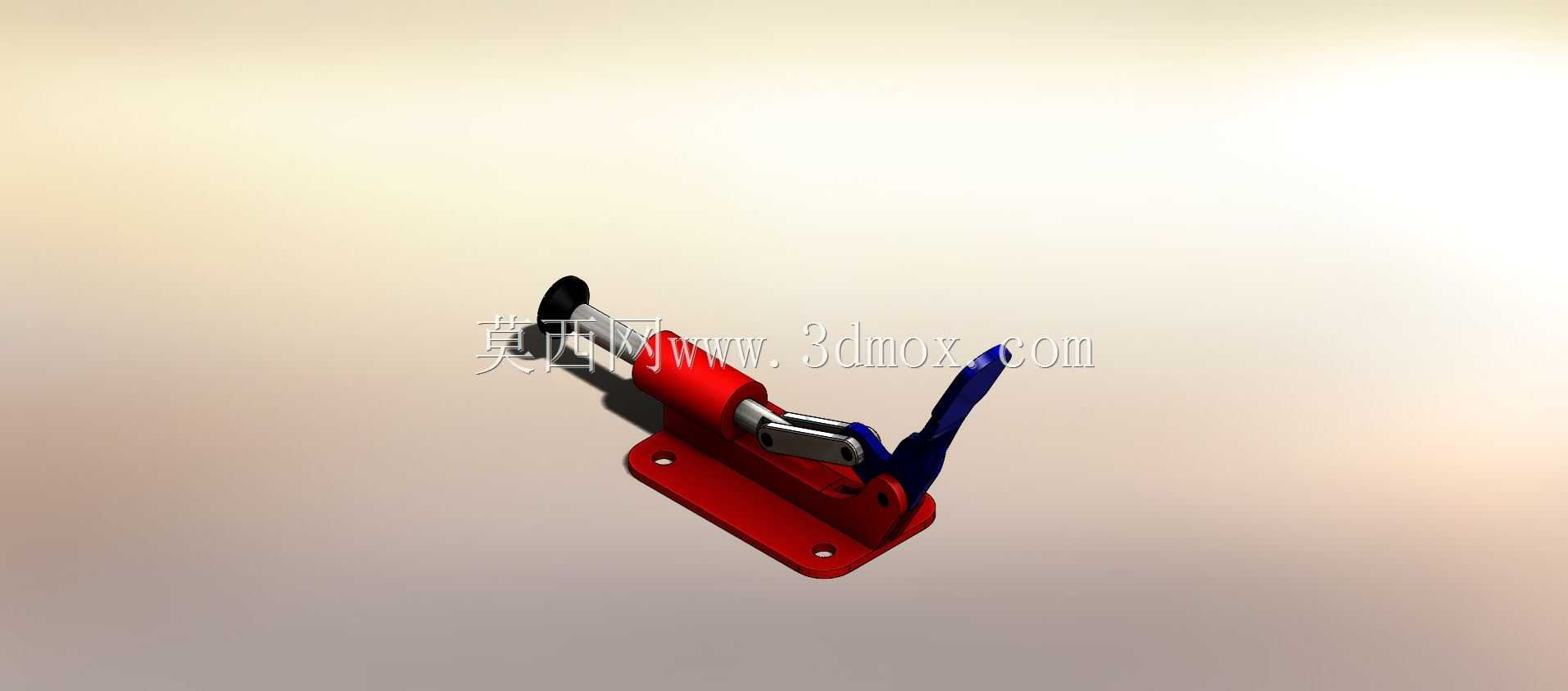

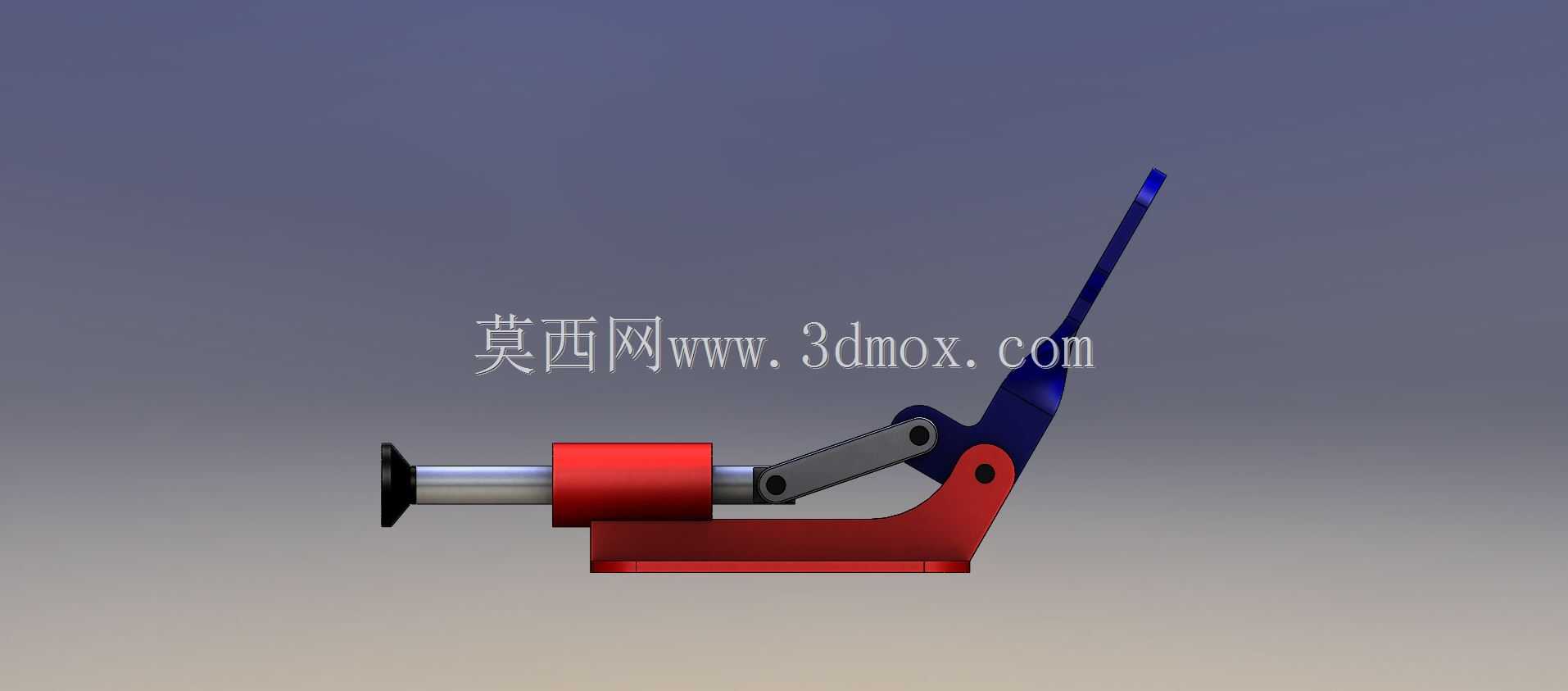

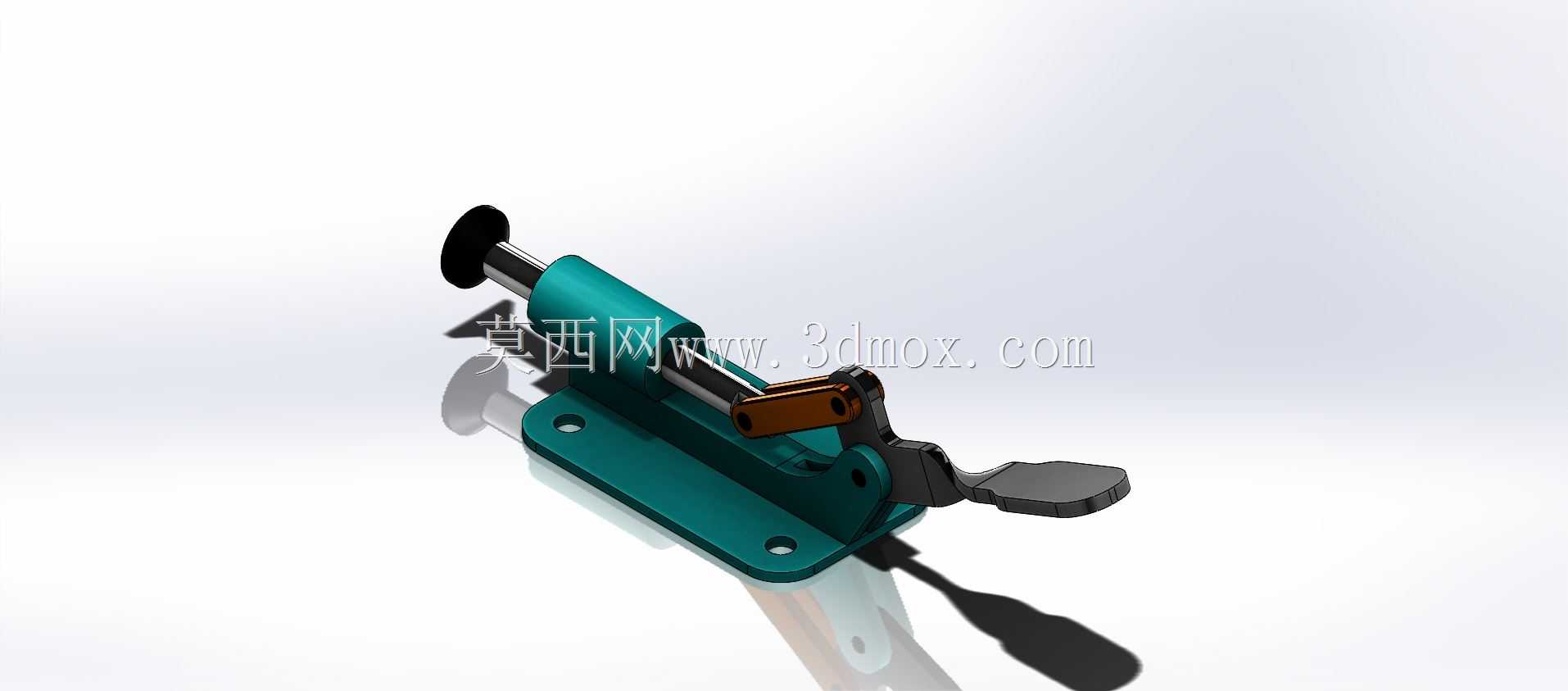

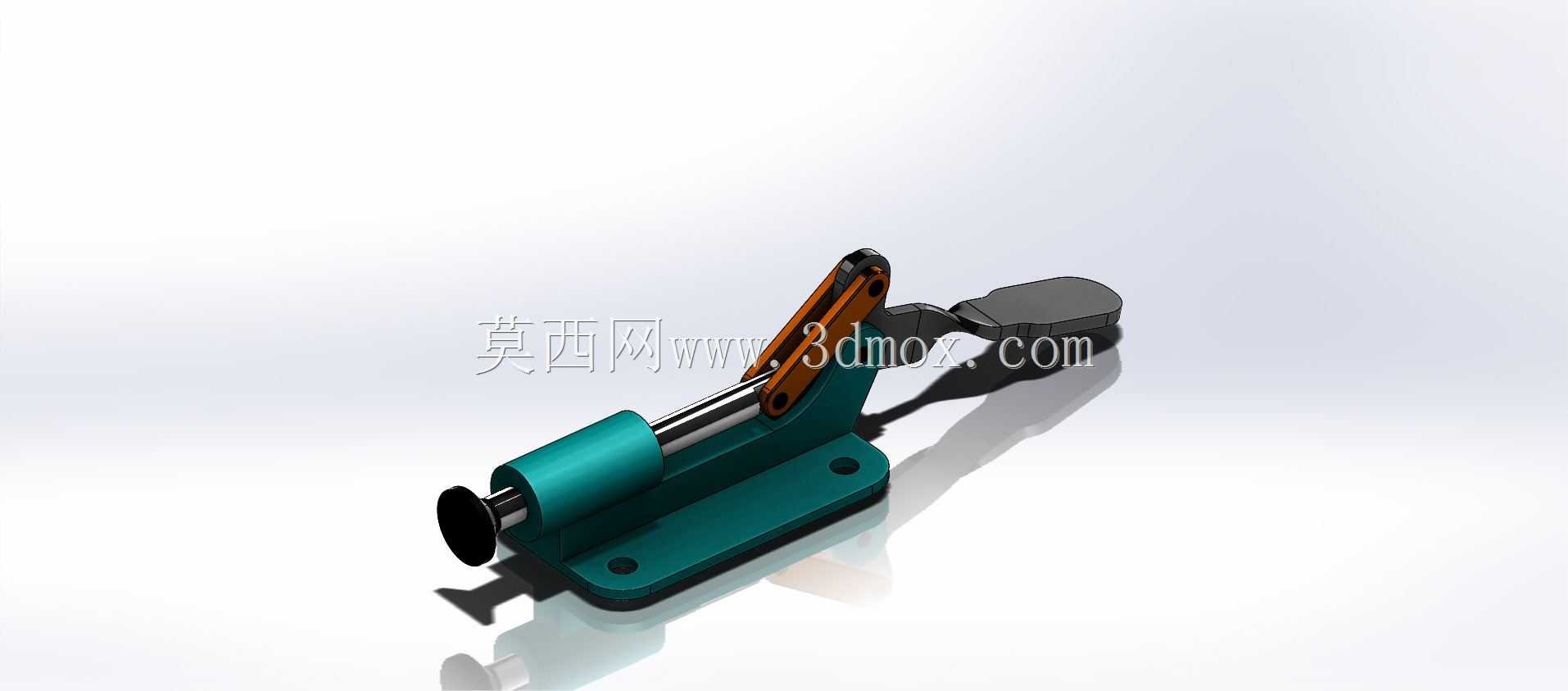

　　这款手动推拉式拨动夹是工装夹具领域应用极广的标准夹紧元件，在非标自动化生产线、焊接工装台、木质家具加工工位、电子元件组装治具、检具定位模块中都能见到它的身影，核心作用是在工件加工、检测、装配工序中提供稳定的侧向压紧与定位约束力，避免工件受切削力、焊接应力、装配外力时出现位移偏差，保障工序精度一致性。从结构设计逻辑来看，这款夹钳采用了经典的肘节过死点锁止原理，扳动蓝色操作手柄时，内部的两组铰接连杆会越过力的死点位置，此时即便工件受反向作用力顶推夹钳压头，整个连杆机构也会处于机械自锁状态，不会出现松脱泄压的情况，只有主动反向扳动手柄才能解除锁止，这种纯机械锁止结构不需要额外的气源、电源配套，在无动力供给的零散工位、

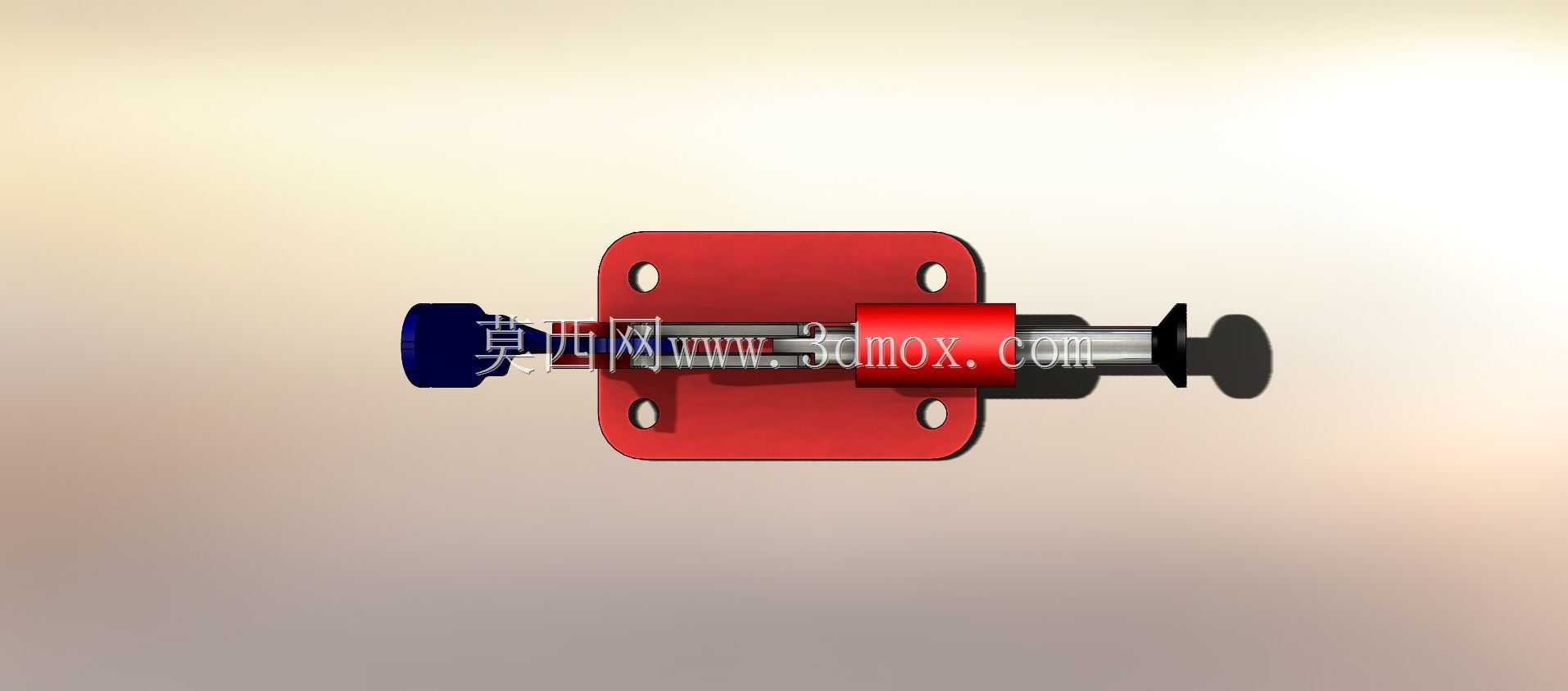

　　户外临时作业场景下适配性极强。夹钳的底座采用带两个沉头安装孔的平板式设计，安装时可以直接通过内六角螺栓固定在工装基板、铝型材工作台面或者专用治具板上，安装孔的孔距经过标准化设计，和市面上同规格的301系列推拉夹钳安装尺寸完全兼容，替换旧件时不需要重新打孔攻丝，能大幅降低产线工装维护的改造成本。前端的压头采用可调节式螺杆结构，螺杆端部带有橡胶防滑压头，旋转螺杆就能调整压头的伸出长度，适配不同厚度、不同夹持深度的工件，橡胶压头还能避免刚性接触刮花工件表面，在加工外观要求较高的铝件、塑料件、喷涂件时优势明显。操作手柄的长度经过人机工程优化，扳动时的力臂经过计算，操作人员只需要施加很小的扳动力，就能在前端压头产生数百牛的压紧力，

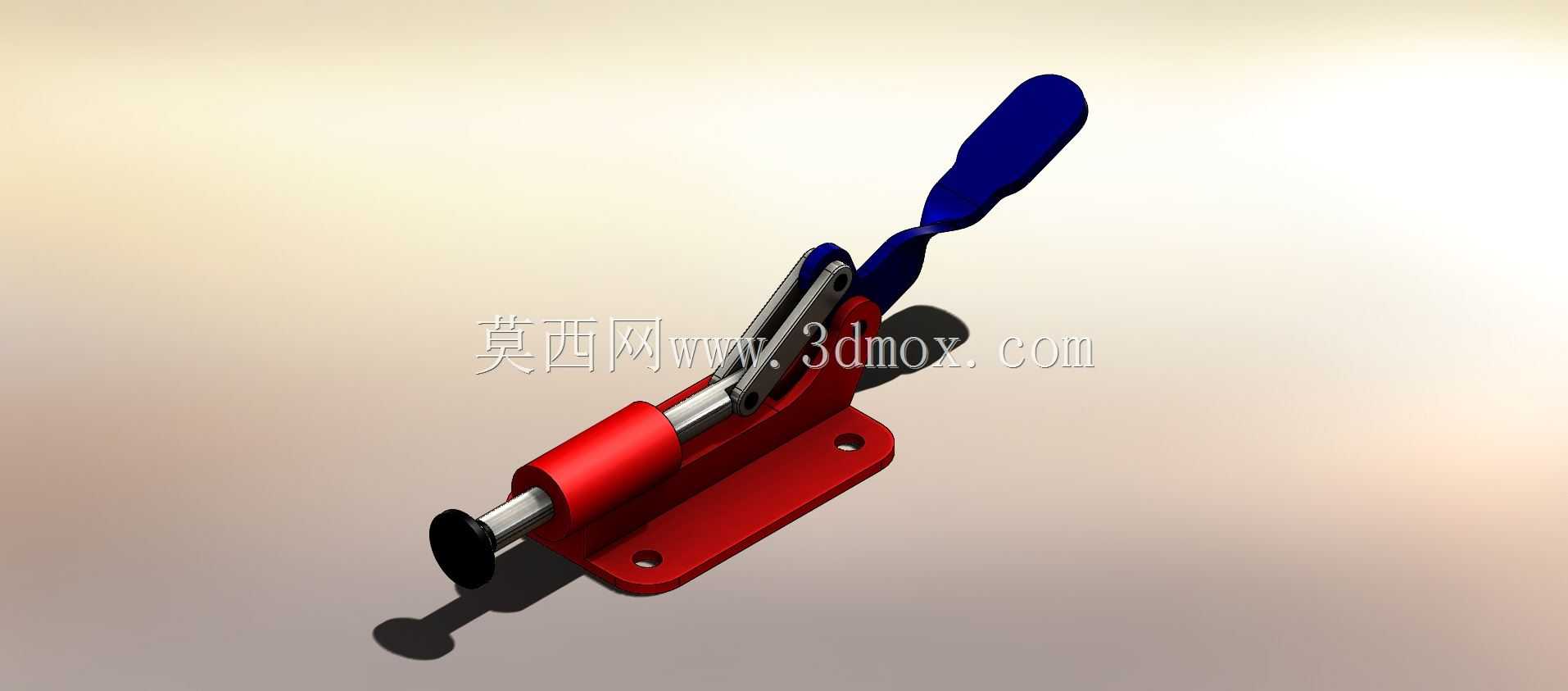

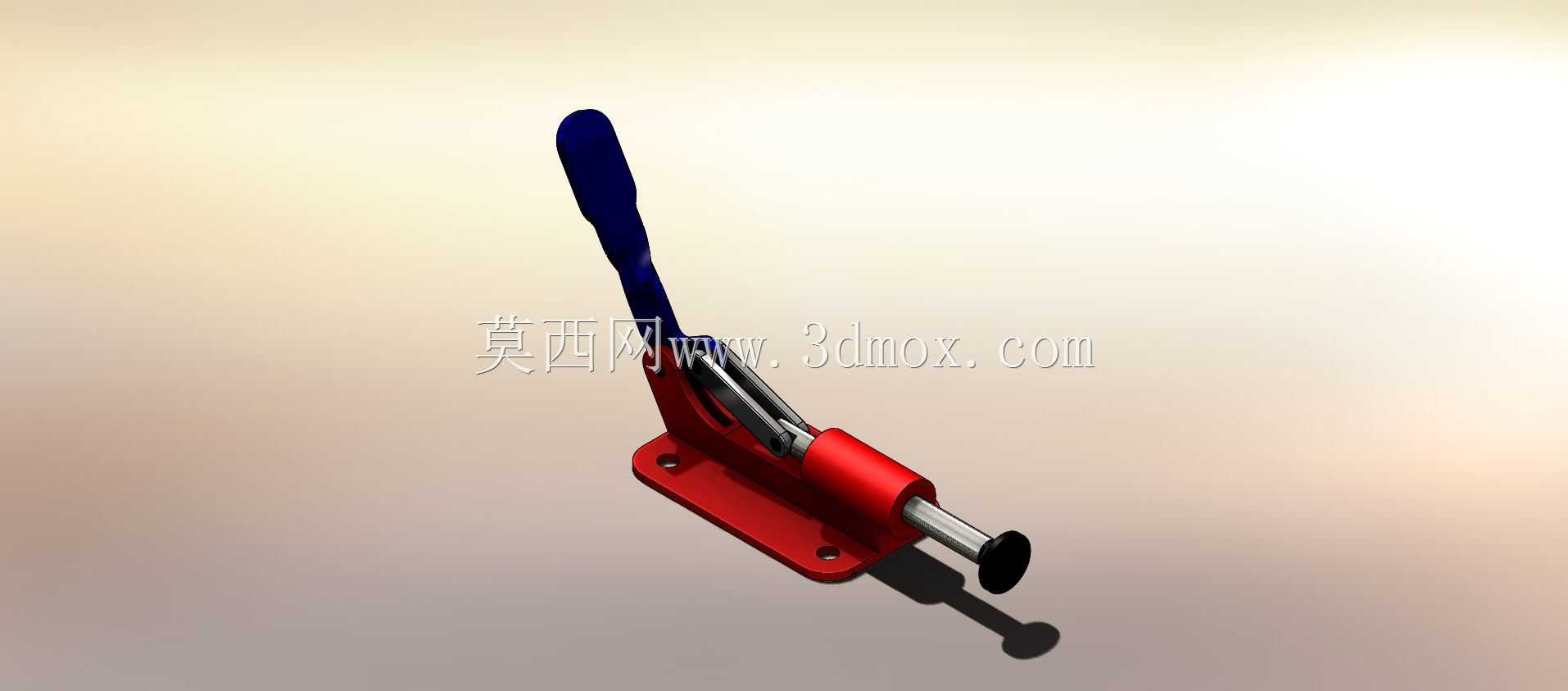

　　长时间重复操作也不容易产生手部疲劳，手柄表面做了浸塑处理，握持时摩擦力充足，即便手上沾有切削液、油污也不会出现打滑脱手的情况。整个夹钳的主体受力部件都采用了碳素钢材质，表面做了彩色喷塑处理，红色的底座、蓝色的手柄辨识度很高，在工装台面上能快速识别夹钳位置，喷塑层也能起到防锈防腐蚀的作用，在焊接工位有焊渣飞溅、机加工工位有切削液喷淋的环境下，也能长期使用不出现锈蚀卡滞。夹钳的活动铰接位置都预留了润滑注油间隙，日常维护只需要定期在铰接点滴入少量润滑油，就能保证机构扳动顺畅，不会出现卡滞、异响的问题，使用寿命远高于普通的自制压紧机构。在实际选型应用时，需要根据工件所需的压紧力大小、压头所需的行程长度来匹配对应规格，

　　这款夹钳的推拉行程属于中等规格，适合大多数需要侧向压紧、推拉定位的工序场景，比如PCB板测试治具的板件定位、五金件焊接时的拼缝压紧、木工开料时的工件固定等场景，都能通过安装这款夹钳来快速实现工件的装夹固定，大幅缩短工件装夹的辅助时间，提升单工位的作业效率。
