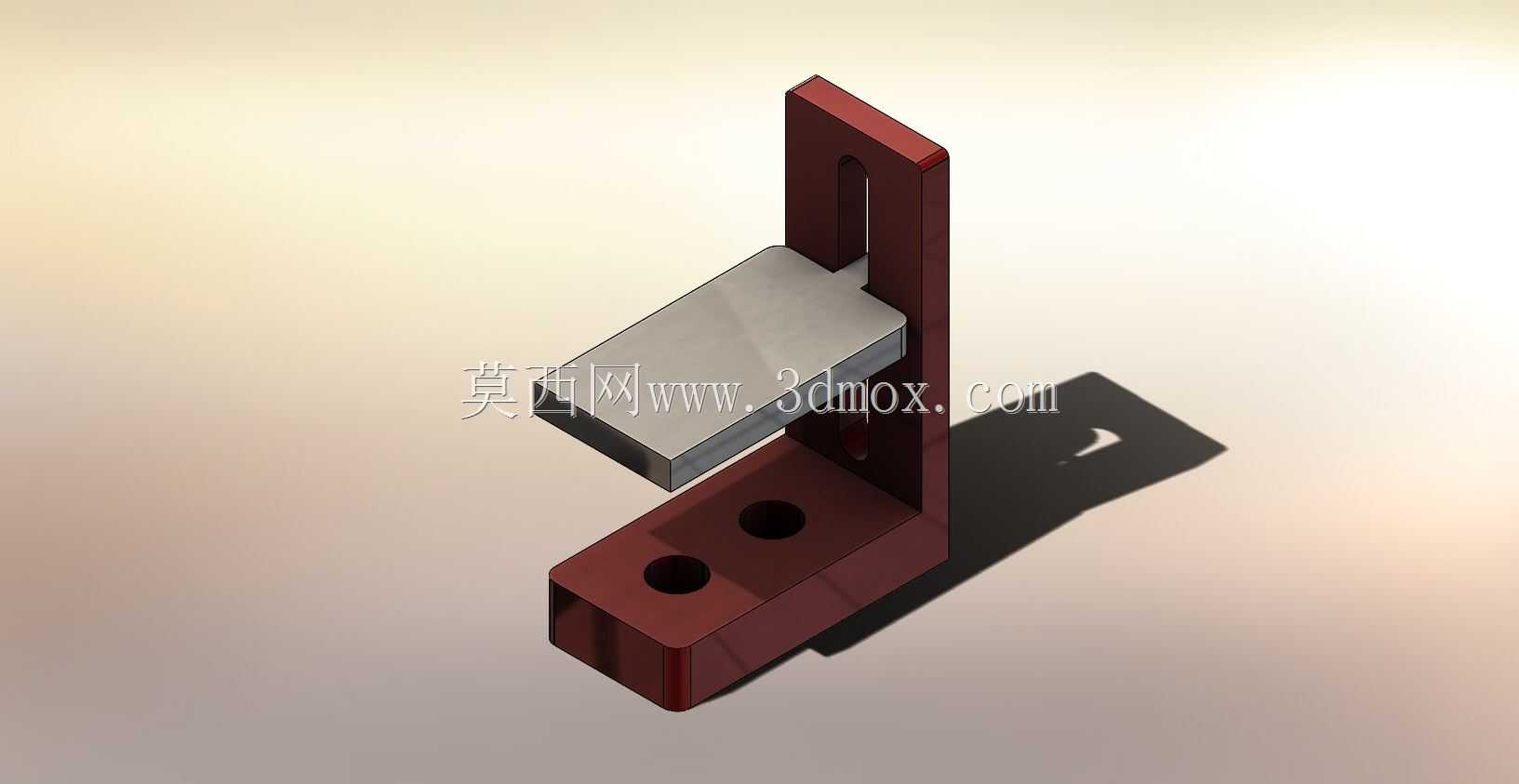

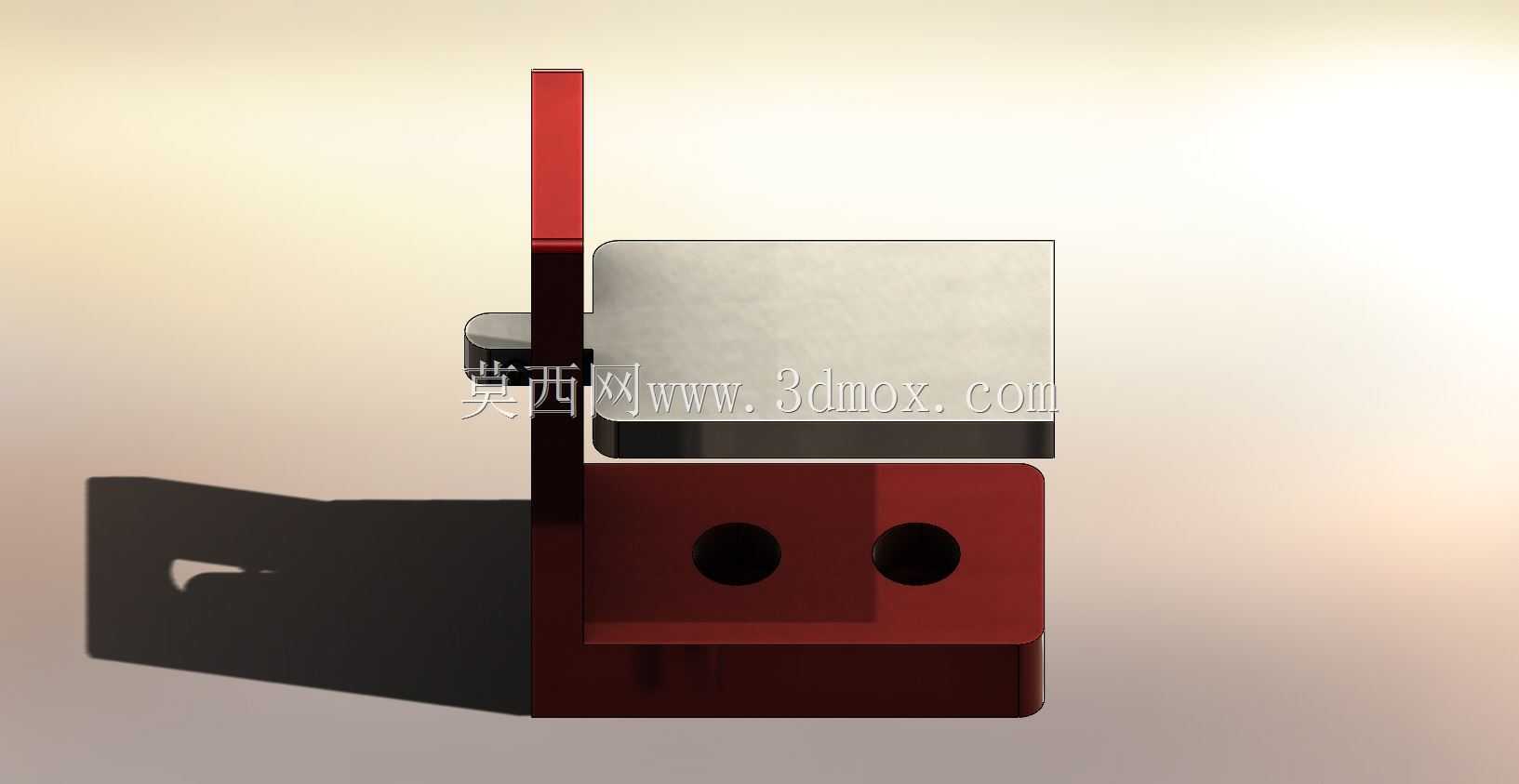

这款L型结构的压紧限位构件,主要应用在小型工件精密装配、检测工位的装夹环节,常见于电子元器件组装、小型五金件尺寸检测、传感器校准工位的辅助定位场景,能够在不遮挡工件核心作业面的前提下,提供稳定的侧向压紧与基准定位作用。从实际使用场景来看,这类构件多搭配小型气动推块或者手动旋钮顶杆使用,不需要额外复杂的驱动结构,依靠自身L型的直角基准面,就能为待装夹工件提供X、Z两个方向的定位基准,底座上预留的两个沉头安装孔,可直接通过内六角螺丝固定在工装台的T型槽或者铝型材工作面上,安装时不需要额外加工适配垫板,沉孔的深度设计刚好能够容纳M5规格内六角螺丝的头部,安装后螺丝顶面不会突出底座平面,避免对工件放置造成干涉。

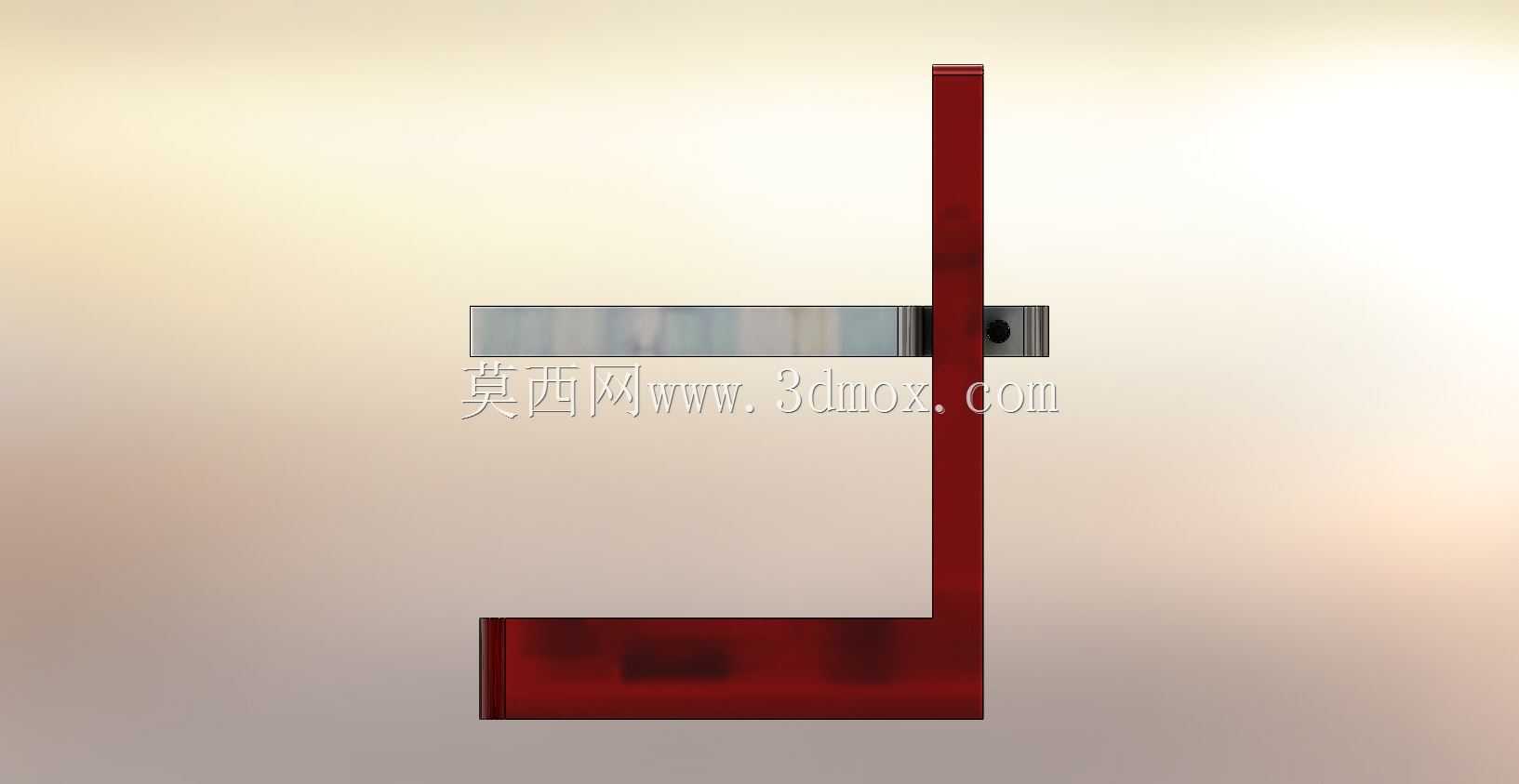

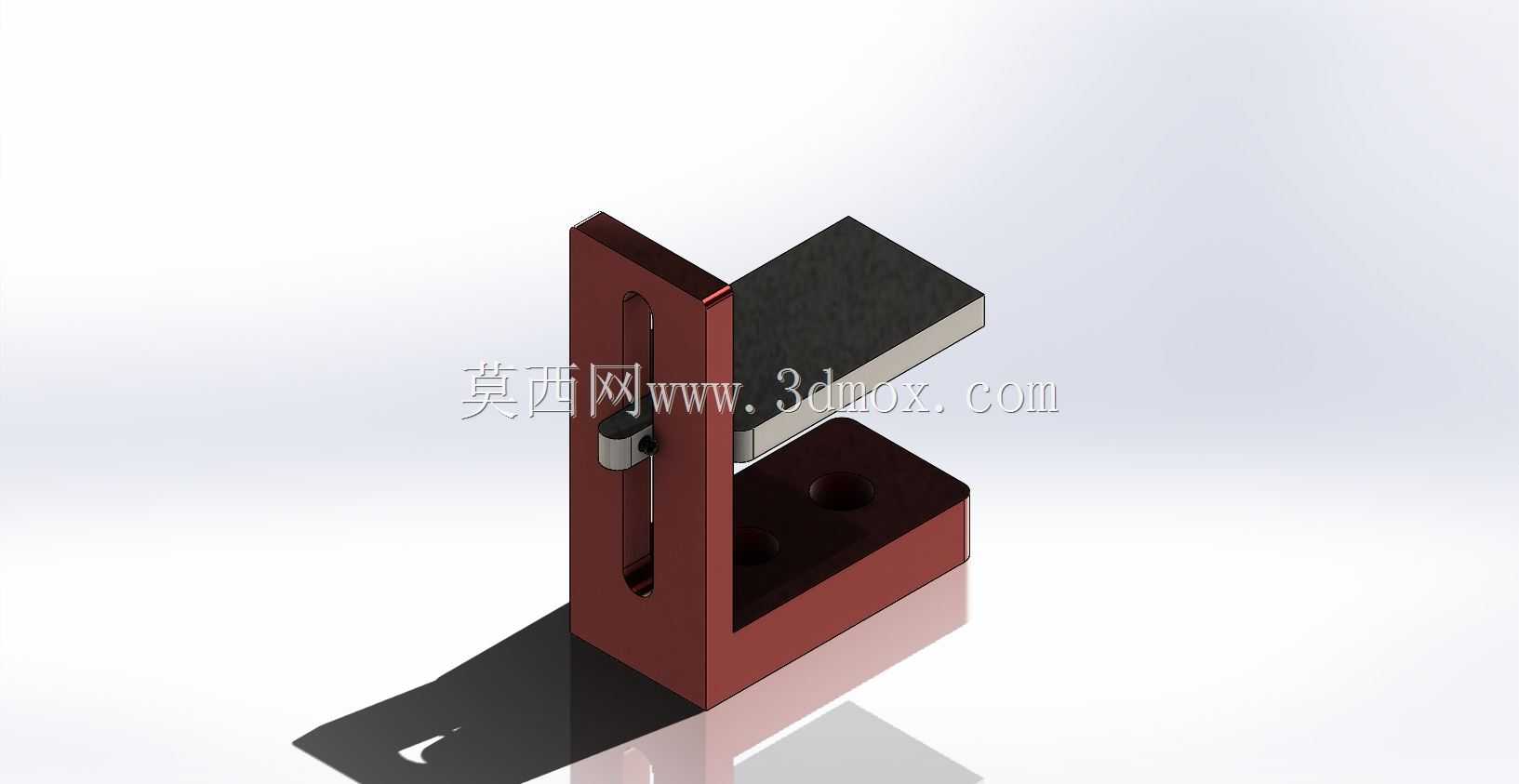

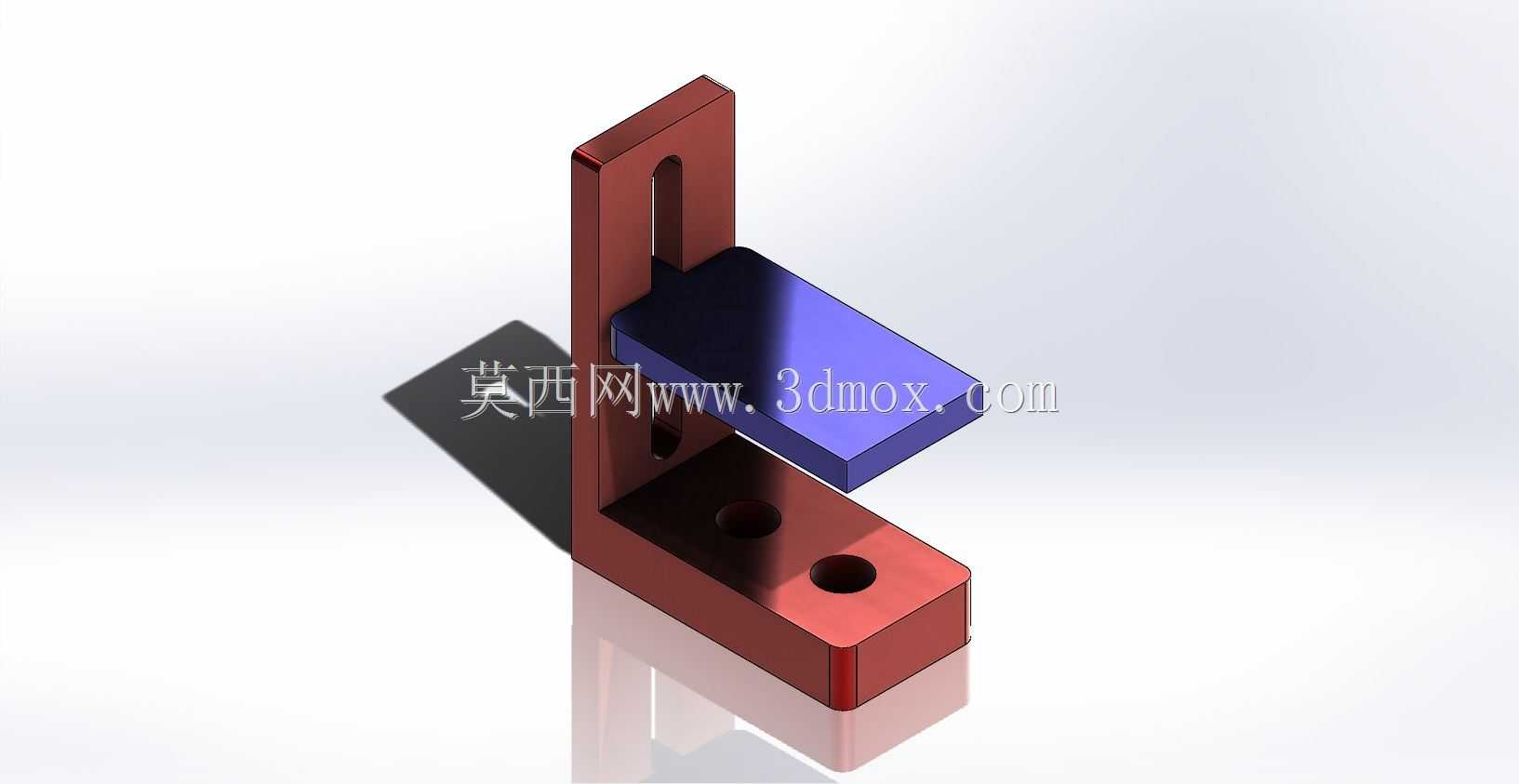

设计思路上,整体采用直角弯折的一体化结构,竖直臂上开设的长条形通槽,是为了适配不同厚度工件的压紧高度调节,压紧块可以沿着通槽上下滑动调整位置,调整到位后通过侧面的紧定螺丝锁死即可,不需要更换不同规格的压臂,能够覆盖3mm到25mm厚度区间的小型工件装夹需求。压紧块采用矩形方块结构,与工件接触的面做了0.2mm的倒角处理,避免压合过程中锐角刮伤工件表面,同时压紧块与竖直臂的配合面采用小间隙滑配设计,间隙控制在0.05mm以内,既保证滑动顺畅,又不会出现压紧时的晃动偏移。
从安装边界来看,底座的横向长度为62mm,纵向宽度为28mm,竖直臂的高度为75mm,整体占用的工作台面空间很小,适合在多工位密集排布的装配流水线上使用,相邻两个夹具的最小安装间距可以控制在80mm以内,不会出现结构干涉。竖直臂的厚度为8mm,采用45号钢表面发黑处理,底座厚度为10mm,整体结构刚性足够,在承受最大500N的压紧力时,竖直臂的形变量可以控制在0.02mm以内,完全满足小型工件装夹的精度要求。
实际使用过程中,这类夹具不需要搭配复杂的液压或者气动系统,手动调节即可完成装夹动作,在小批量多品种的柔性生产场景下适配性极强,既可以单独作为单个工件的定位压紧单元使用,也可以多个组合排布,完成异形工件的多点位同步装夹,比如在小型传感器的校准工位上,两个该型夹具对向布置,就可以同时完成传感器壳体的侧面定位与顶面压紧,留出的正面空间足够校准探针完成检测动作,不会出现结构遮挡检测路径的问题。构件的所有棱边都做了去毛刺处理,安装和调整过程中不会划伤操作人员,滑动配合的接触面粗糙度控制在Ra1.6,长期反复调整使用也不会出现卡顿或者磨损过快的问题,日常维护只需要定期在滑动面涂抹少量润滑脂即可,不需要复杂的保养流程。
