垂直升降电梯轿厢及导轨结构三维设计

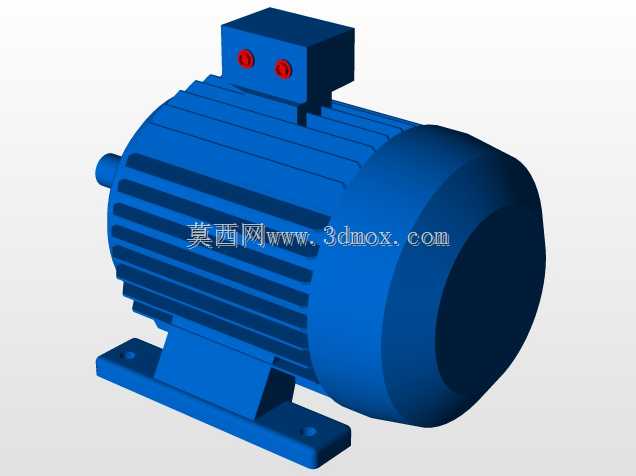

　　日常接触的楼宇垂直运输场景中，电梯是承担人员、货物竖向转运的核心设备，本次建模还原的是常规曳引式电梯的核心承载段结构，没有冗余的装饰性构件，完全围绕机械结构的装配逻辑搭建。从实际应用场景来看，这类结构适配中低层商用、民用建筑的竖向运输需求，建模时优先考虑了安装边界的适配性：整体结构的外轮廓尺寸严格匹配常规井道的预留净空，轿厢侧的导靴安装位与导轨的配合间隙控制在行业常规的安装公差范围内，避免现场安装时出现卡滞、偏移的问题。设计思路上没有追求花哨的外观表现，而是把结构的可装配性放在第一位：轿厢框架采用型钢拼接的逻辑，所有连接点位都预留了标准紧固件的安装空间，导轨支架的固定孔位按照常规井道壁的预埋点位间距排布，

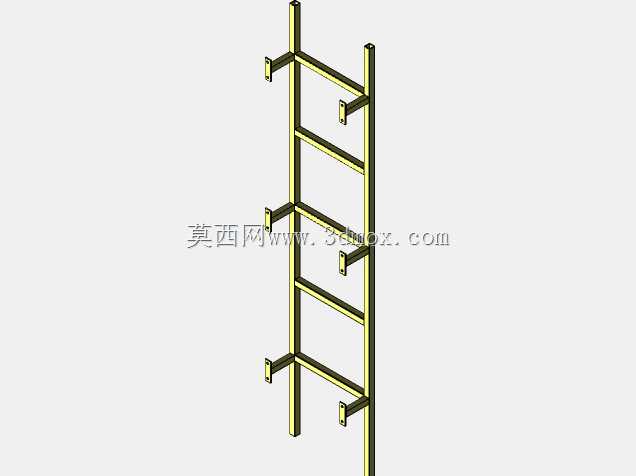

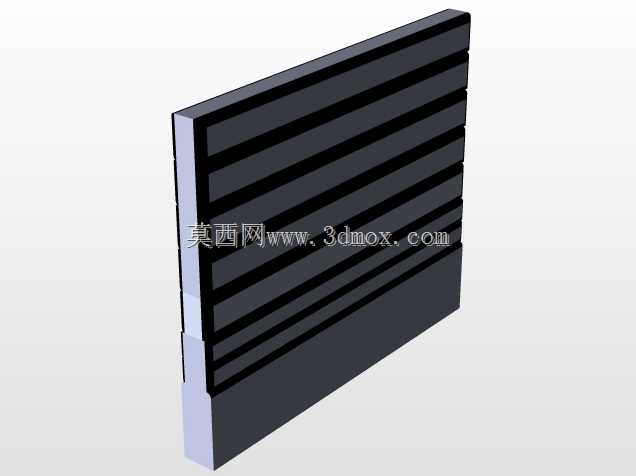

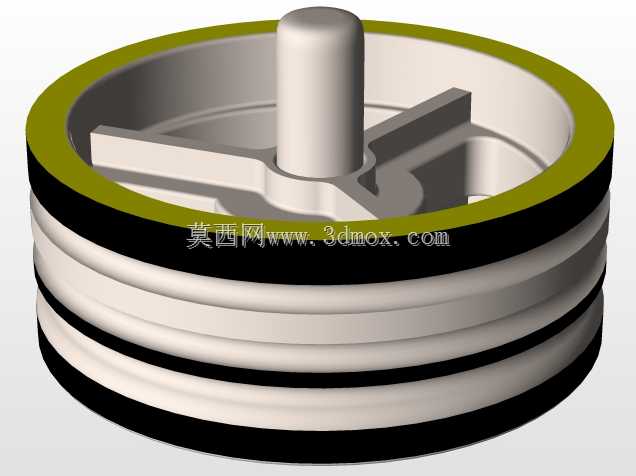

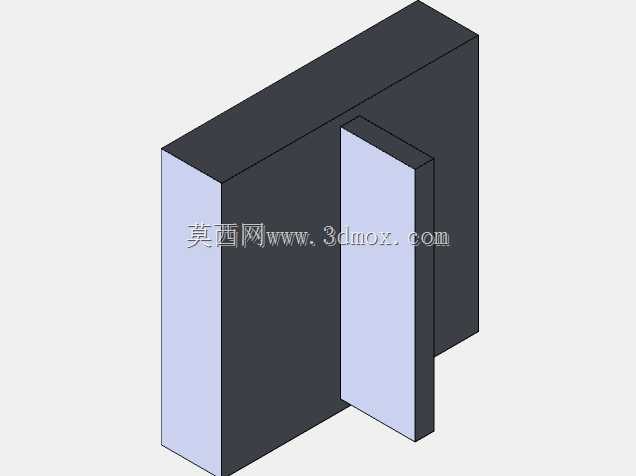

　　方便结构设计人员直接参考排布安装节点。从功能特性来看，模型还原了轿厢的承载框架、导靴配合段、导轨的分段拼接结构，没有省略导轨接头处的定位结构，能直观看到轿厢沿导轨上下运行时的配合关系，对于做电梯结构改进、井道布局校核的从业者来说，可以直接参考各部件的空间避让关系：比如轿厢顶部的绳轮安装位与井道顶部的预留安全距离、轿厢地坎与层门地坎的配合间隙，这些细节在建模时都按照实际工程的常规取值做了还原。很多刚接触电梯结构设计的人员容易忽略安装边界的问题，比如导轨的安装垂直度要求对应的支架调节余量，在这个模型里导轨支架的长圆孔结构也做了还原，能直观看到安装时的调节范围，不需要再额外查手册脑补结构形式。另外轿厢的承载底板做了加强筋的布局还原，

　　对应常规额定载重下的底板刚度要求，避免运行过程中出现底板形变影响门机配合的问题。整个模型的结构拆分完全按照实际生产的装配层级来做，没有把不同部件做不合理的合并，不管是做运动仿真验证运行轨迹，还是做工程图导出物料清单，都能直接对应实际生产的部件划分，不会出现建模结构和实际加工装配脱节的问题。
