剪叉式升降支撑作业台结构设计

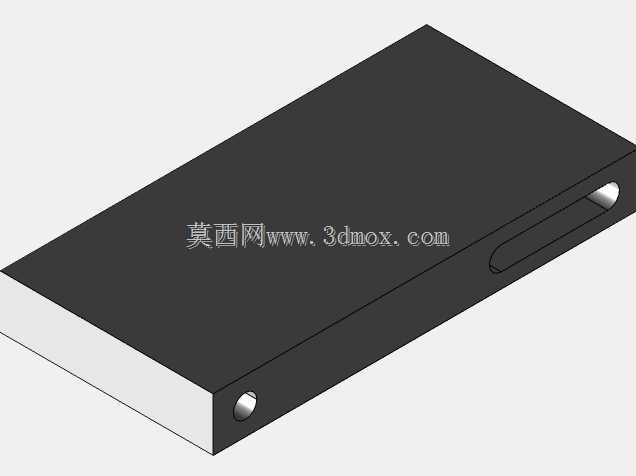

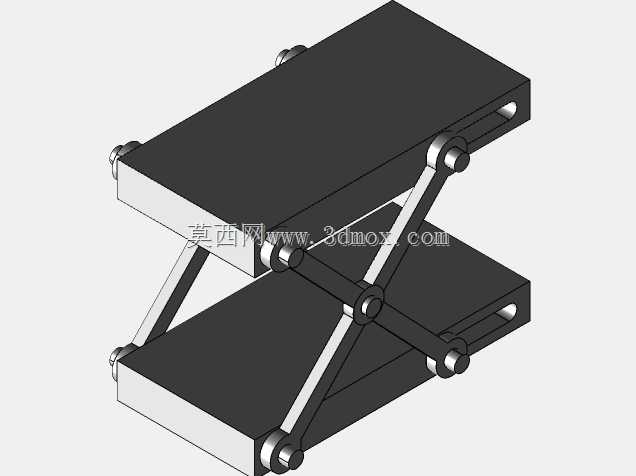

　　这款剪叉式升降支撑结构，常被集成在实验室精密操作台、小型工装夹具工位、轻型物料举升场景中，作为步进锉削、精密检测、小件装配作业的高度调节载体使用。从结构设计逻辑来看，整体采用上下两层平行承载平台搭配中部交叉剪臂的布局，剪臂的铰接点均做了同轴度约束设计，避免升降过程中出现侧向偏移或卡滞。上下平台的边缘预留了标准安装孔位，可直接固定在工位基座上，也可在台面加装工装夹具、检测探头或小型加工组件，适配不同作业场景的安装需求。

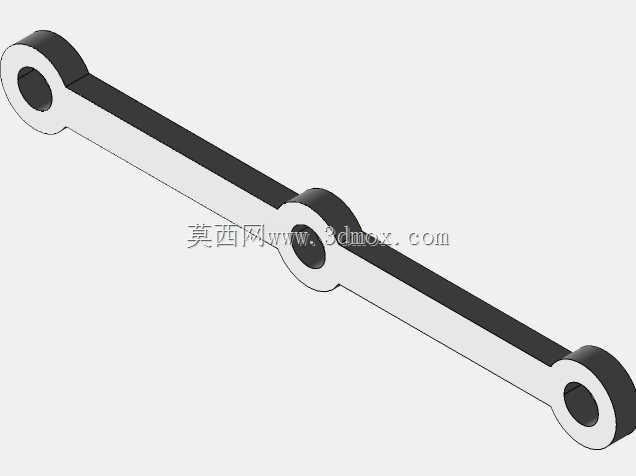

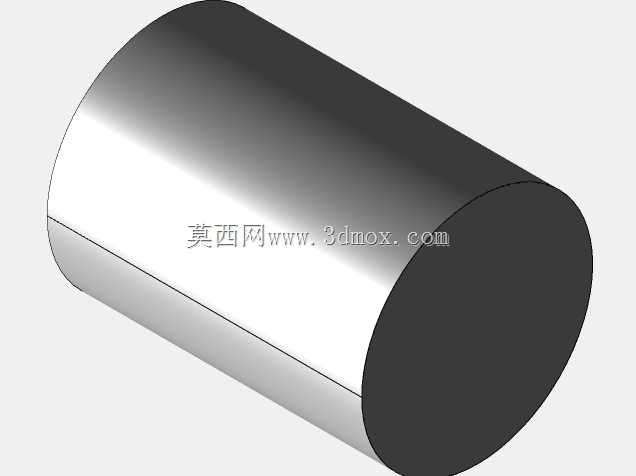

　　设计过程中，剪臂的受力点做了加厚处理，铰接轴采用间隙配合公差，既保证转动顺滑，又能控制径向窜动量在0.1mm以内，满足精密作业的稳定性要求。交叉臂的长度比例经过反复校核，当升降台处于最低位置时，整体高度控制在较低区间，方便收纳或适配低矮工位的操作空间；升至最高位置时，剪臂的支撑角度处于力学最优区间，不会出现受力死点，台面的承载能力可覆盖常规轻型作业的载荷需求，不会出现台面倾斜或下沉的问题。

　　在实际应用中，这类小型剪叉升降结构不需要复杂的动力配套，可搭配手动调节螺杆、小型气缸或伺服电缸作为驱动源，根据使用场景的调节精度需求灵活选配。比如在实验室精密检测工位，搭配细牙螺杆驱动可实现毫米级的高度微调，满足传感器校准、样件水平调整的需求；在轻型装配工位搭配气缸驱动，可实现固定行程的快速升降，提升小件上下料的作业效率。上下平台的平面度在设计时做了严格要求，台面加工后平面度公差控制在0.05mm以内，保证固定在台面上的工装或工件不会出现安装偏差。

　　从安装边界来看，整体结构的长宽尺寸适配常规小型工位的安装空间，不需要对原有工位做大规模改造，直接通过螺栓固定即可投入使用。剪臂两侧的铰接处预留了润滑注油孔，日常维护时可直接加注润滑脂，减少铰接部位的磨损，延长整体结构的使用寿命。结构所有受力部件均采用等强度设计，在保证整体刚度满足使用要求的前提下，尽可能控制整体重量，方便搬运和工位调整，不会给安装基座带来额外的承重负担。台面的边角处做了倒角处理，避免安装和使用过程中出现磕碰划伤的问题，符合工业作业场景的安全设计要求。
