剪叉式液压升降承载台结构设计

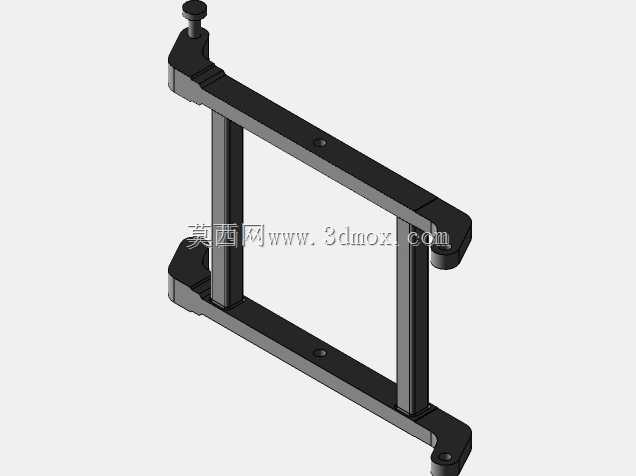

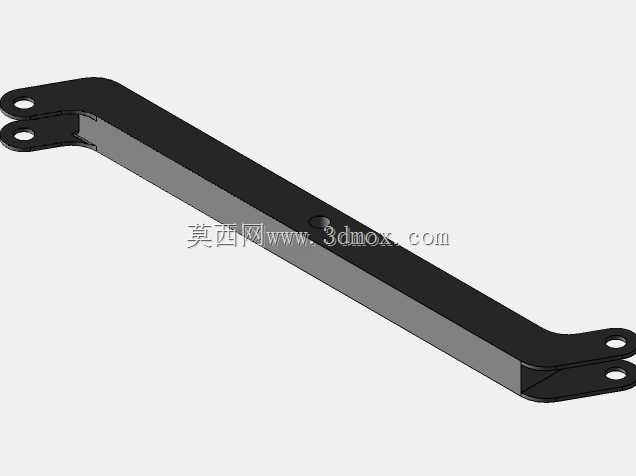

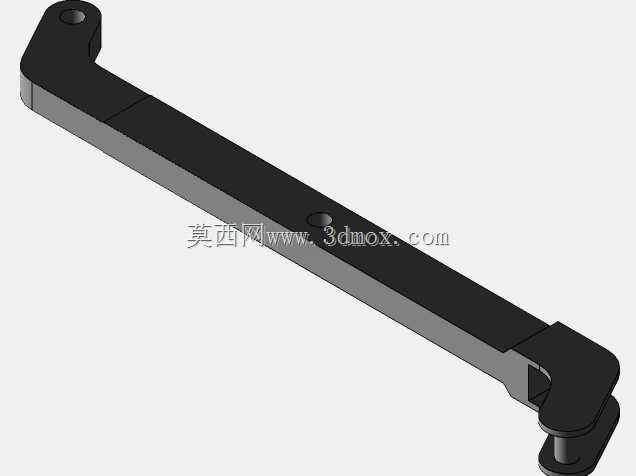

　　这套剪叉式升降承载结构主要面向车间工位高度调节、轻型物料举升、设备检修支撑以及自动化线体接驳等场景。在实际产线布局中，固定高度的工作台很难同时满足装配、检测、转运等多工序的人机高度要求，而剪叉机构能够在较小占地范围内提供稳定的垂直升降行程，因此常被集成到工装工位、物料缓存位和辅助操作平台中。从结构形式看，模型采用单层剪叉臂布置，上下两层框架分别承担安装基准与承载平台功能。底部框架设置铰接座与滑动导向槽，剪叉臂一端通过销轴与底架铰接，另一端沿槽内滚动或滑动，形成典型的剪叉伸缩约束。上层平台与剪叉臂之间同样采用铰接加导向的配合方式，使平台在升降过程中保持水平，避免偏载引起的卡滞。这种布置的关键在于铰点位置、臂长比例和导向槽长度的匹配。

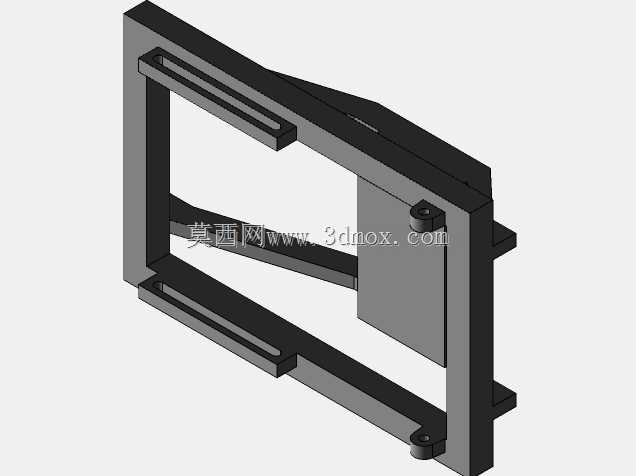

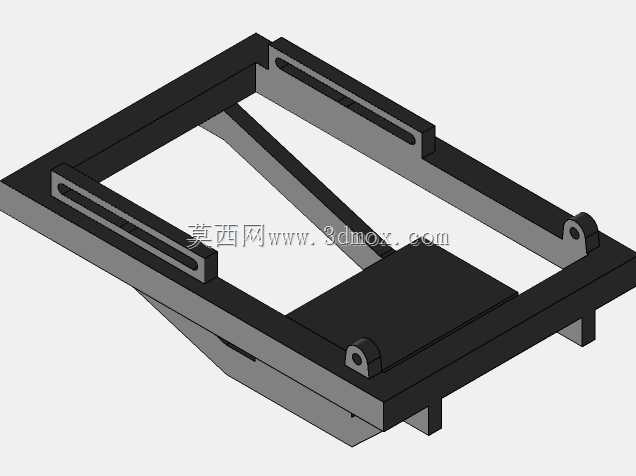

　　铰点跨距决定了最低闭合高度，也直接影响设备收回后的安装边界；臂长与行程相关，若臂长过长，最低高度会增加，若臂长过短，则需要更大的摆角才能达到目标行程，导向槽受力也会随之恶化。设计时通常先根据目标升降高度、最低台面高度和允许安装 footprint 反算剪叉臂长度，再校核最大举升高度时的臂架夹角，避免机构接近死点导致驱动力急剧上升。模型中的上下框架均采用矩形边框加局部加强的形式，边框既作为剪叉臂的安装基础，也为台面铺板、外围护板或工件夹具提供连接界面。底部铰接座位置布置在框架受力路径上，能够将剪叉臂传递的载荷直接导入主梁，而不是让薄板局部承受集中力。滑动端的长槽结构需要控制槽宽与销轴或滚轮的配合间隙，间隙过大会造成平台横向晃动，

　　间隙过小则容易因焊接变形或加工误差出现运动卡涩。驱动方面，这类剪叉台常见配置为液压缸、电推杆或丝杠加连杆。若采用液压驱动，油缸通常斜向布置在两剪叉臂之间或底架与臂体之间，利用较小的安装空间获得较大的推力；若采用电动推杆，则需重点校核推杆在最低位置时的轴向受力与安装角度。无论采用哪种驱动方式，都不能只看额定推力，还要结合最低位、最高位和偏载工况分别计算铰点反力，因为剪叉机构在不同高度下的力放大倍数差异非常明显。从安装边界看，底架外形决定了设备与地面或设备基座的连接尺寸，地脚孔位置应避开内部剪叉臂运动包络，防止维修工具或紧固件与运动部件干涉。上层台面的连接孔位则要考虑后续工装夹具的兼容性，孔距不宜随意设定，最好结合常见T型槽、

　　铝板孔系或标准夹具间距进行规划。闭合状态下，整机高度较低，适合嵌入地坑或直接放置在车间地面；升至高位时，剪叉臂展开，平台下方会形成较大的开放空间，维护人员可以接近铰点和驱动部件，但在实际使用中必须在该区域设置机械安全撑杆或防坠机构，不能仅依靠液压锁或电机自锁承担人员安全风险。偏载控制同样是结构设计重点。剪叉升降台对载荷中心比较敏感，当工件长期压在平台边缘时，一侧导向轮和铰接座会承受附加弯矩，造成臂架扭转变形、导轨异常磨损甚至台面倾斜。较稳妥的做法是在框架内增加横向撑管，提高上下架抗扭刚度，并在选型时明确允许偏心距，而不是简单标注额定载荷。该模型在结构表达上保留了剪叉机构最核心的铰接、导向和框架关系，适合用于工位升降台方案评审、非标设备布局验证、连杆运动原理演示以及类似举升装置的改型参考。在此基础上继续细化时，可以补充驱动元件安装座、安全防护、限位块、防尘罩和台面附件，使方案从原理结构进一步走向可加工、可装配的工程状态。
