FS5106R舵机式伺服执行构件结构设计

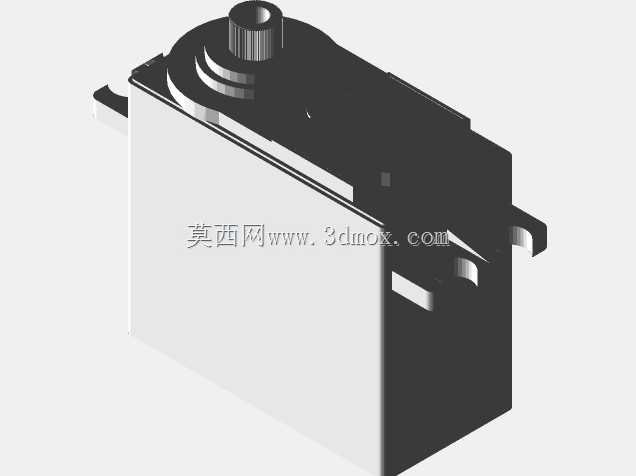

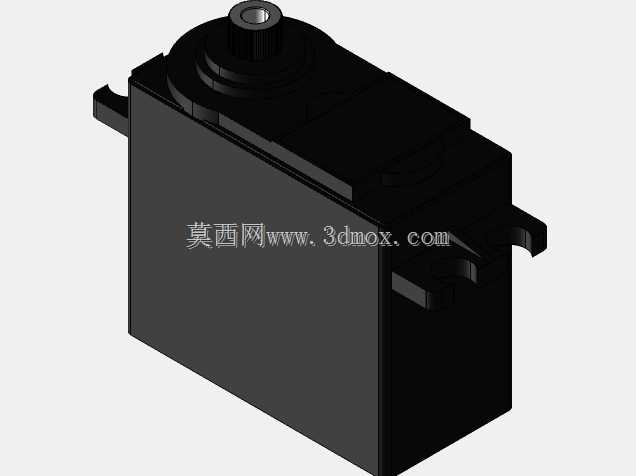

　　在小型自动化执行机构、航模姿态控制、智能玩具动作驱动、小型机械臂关节驱动这类需要精准角度输出、小扭矩快速响应的场景里，这类带标准安装耳的盒式伺服执行构件是应用频次极高的动力输出单元。从结构设计逻辑来看，这款构件采用了方正盒式主体加两侧伸出安装固定耳的布局，顶部输出轴做了阶梯轴带齿的结构，适配标准舵机摇臂的安装啮合需求，输出轴的同轴度公差在建模时做了合理预留，避免装配时出现摇臂卡滞、传动旷量过大的问题。需要注意的是，建模过程中特意保留了轴齿的非精确设计提示，实际加工或选型适配时，轴齿的啮合参数需要结合配套摇臂的内齿规格做二次校核，不能直接套用模型里的齿形参数做开模或机加工依据，避免出现啮合间隙过大或装配干涉的问题。从安装边界来看，

　　主体的矩形轮廓尺寸适配市面上标准大扭矩舵机的安装孔位间距，两侧的安装耳预留了通孔位，可直接通过M3规格的紧固件固定在安装支架上，不需要额外做转接板设计，能大幅降低整机结构的设计复杂度。输出轴的伸出高度做了严格控制，既保证摇臂安装后有足够的轴向定位长度，又不会因为轴伸过长导致外部结构运动时出现剐蹭壳体的问题。壳体的边角做了小圆弧过渡处理，一方面是注塑成型时的工艺需求，避免尖角处出现应力集中导致壳体开裂，另一方面也能减少安装过程中对操作人员、布线的剐蹭风险。从功能实现的角度，这类伺服构件内部集成了减速齿轮组、位置反馈电位器、驱动控制电路，外部只需要提供标准PWM控制信号和对应供电，就能实现0-180度范围内的角度精准定位，

　　相比普通直流电机需要额外加编码器、减速箱的方案，集成度更高，占用安装空间更小，非常适合对安装体积有严格限制的小型设备使用。在做整机结构布局时，需要注意壳体侧面的走线空间预留，这类构件的供电与信号出线一般从壳体尾部引出，布线时要预留足够的弯曲半径，避免线材被壳体或周边运动构件挤压破损，同时要注意输出轴的负载方向，尽量让负载沿输出轴径向均匀分布，避免长期承受偏载导致内部齿轮组过早磨损，缩短构件的实际使用寿命。建模时对壳体的分型面、安装耳的加强筋结构都做了还原，能直观看到壳体的壁厚分布，做结构适配时可以直接参考模型的轮廓尺寸做周边结构的避让设计，减少反复校核安装干涉的工作量。
