发那科伺服电机端盖结构三维设计

　　在自动化产线、数控加工中心、工业机器人关节驱动等场景中，伺服电机的端盖结构是保障电机运行稳定性的核心部件之一，本次呈现的端盖结构适配发那科系列伺服电机，从实际工程应用角度出发，完整还原了量产端盖的结构细节。这类端盖在设备运行中承担多重作用：首先是为电机内部的定子、转子、编码器组件提供封闭防护，隔绝车间环境中的切削液、金属碎屑、粉尘侵入电机内腔，避免绕组绝缘损坏、编码器读头污损引发的驱动故障；其次端盖的安装法兰直接承担电机与设备负载端的连接定位，其形位公差直接决定电机输出轴与负载输入端的同轴度，若端盖法兰平面度超差、安装孔位偏移，会导致电机运行时轴系承受额外径向载荷，加剧轴承磨损，大幅缩短电机使用寿命。

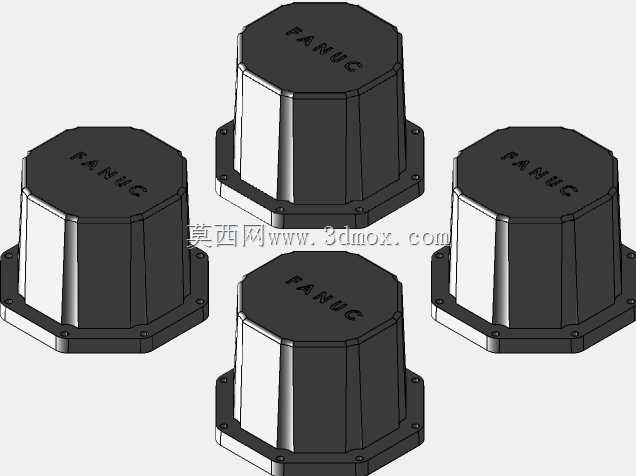

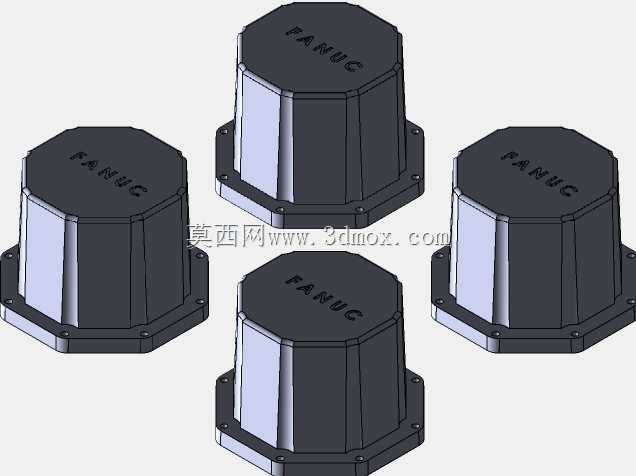

　　从设计思路来看，该端盖采用八边形棱柱式主体结构，区别于传统圆形端盖，八边形的侧壁设计在不额外增加整体重量的前提下，提升了端盖侧壁的结构刚性，在电机高速启停产生的振动工况下，能有效减少侧壁的谐振变形，同时八边形的外轮廓更适配自动化设备紧凑安装空间内的扳手操作空间，在设备内部狭小空间进行电机拆装维护时，无需大角度转动扳手即可完成端盖固定螺栓的松紧操作。端盖底部的安装法兰设置了均匀分布的沉头安装孔，孔位的分度圆尺寸严格匹配对应型号伺服电机的安装基准，法兰面预留的密封槽结构可嵌入O型密封圈，实现端盖与电机壳体之间的IP65级密封防护，适配有切削液喷淋、潮湿粉尘的工业车间使用场景。

　　端盖顶部的平面预留了品牌标识的模压区域，同时顶部平面的厚度经过受力校核，可承受电机堆叠、转运过程中的垂直压力，避免运输过程中端盖受压变形。端盖的内腔结构设置了轴承安装位的定位台阶，台阶的内径公差、端面跳动公差严格匹配伺服电机支撑轴承的安装要求，确保轴承压装后无径向窜动，保障电机高速运转时的轴系精度。在安装边界上，该端盖的法兰外接圆尺寸、整体高度、安装孔孔径与孔距均与对应功率段的发那科伺服电机完全适配，替换安装时无需对电机本体或设备安装位进行二次加工，可直接用于损坏电机的端盖替换，也可作为同规格伺服电机国产化替代的结构设计参考，建模过程中完整还原了端盖的拔模斜度、壁厚均匀性、安装孔倒角等注塑加工细节，可直接用于后续的模具开发、结构受力仿真分析。
