叠层方形安装式工业传感单元结构设计

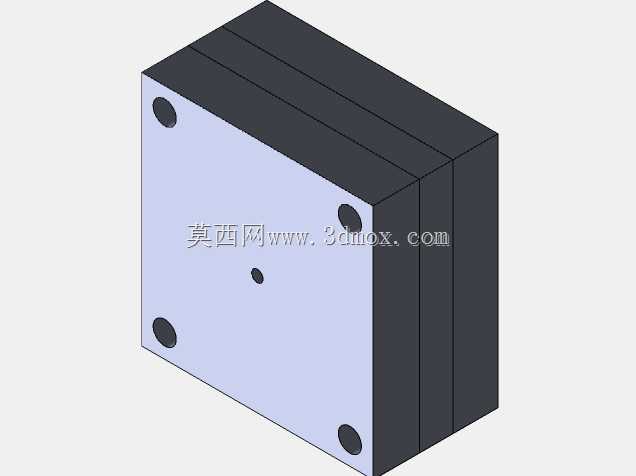

　　这款叠层方形结构的传感部件，在工业现场的姿态检测、运动状态采集场景中适配性极强，常见于自动化产线的工位动作校验、小型运动机构的转角反馈、工装夹具的到位确认环节，区别于传统圆柱型插接式传感器，其方正的壳体形态在平面安装场景下无需额外设计弧形适配座，能直接贴合设备安装面完成固定，大幅降低配套安装结构的设计复杂度。从结构设计逻辑来看，整体采用三层叠合的壳体拼接方案，各层壳体之间通过定位止口完成对位，配合四角的安装孔实现整体锁紧，既保证了内部传感芯片、信号处理电路板的安装空间分层隔离，避免信号采集模块与电源处理模块的电磁干扰，也让后期的维护拆解无需破坏整体安装基准，只需松开连接螺丝即可分层检修内部元件。

　　壳体正面预留的四个角部安装孔为沉头设计，安装后螺丝端面不会突出壳体表面，不会和周边运动部件产生刮擦干涉，中心位置的小孔为信号校准预留孔，无需拆解壳体即可完成零点校准操作，适配现场快速调试的需求。在安装边界设计上，整体为规整的长方体结构，所有棱边均做了小尺寸倒角处理，既避免加工过程中的锐边割手问题，也能在紧凑安装空间内减少和相邻部件的卡滞概率，安装孔的孔距按照工业常用的安装基准模数设计，能直接适配市面上多数标准传感安装支架的孔位，无需额外打孔适配。壳体的分层结构还预留了密封胶圈的安装槽位，在有防尘防溅需求的车间场景下，可在层间加装密封胶圈实现基础防护，无需重新开模设计壳体结构，兼顾了通用场景与轻度防护场景的使用需求。

　　这类叠层结构的传感部件，在选型时无需额外计算安装避让空间，只要预留对应方形轮廓的安装平面即可，其规整的外形也方便在三维布局时快速完成装配对位，不会出现圆柱类传感器旋转对位的角度偏差问题，对于需要多轴姿态采集的场景，还可通过同规格壳体的拼接组合，实现多轴传感模块的快速集成，无需重新设计整体外壳。
