1:1比例军事用途雷达显示装置结构设计

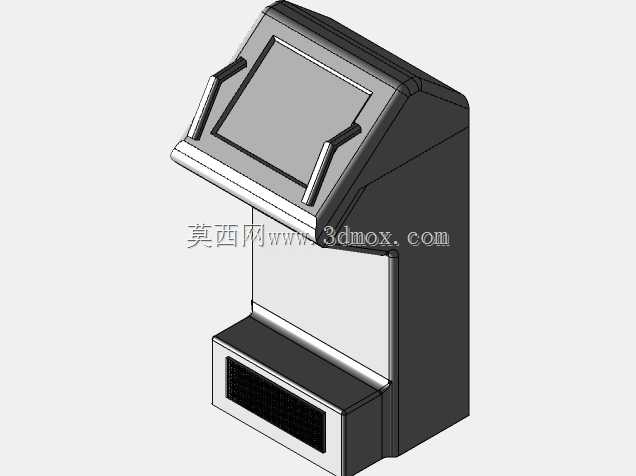

　　在地面防空、阵地警戒、车载移动侦测等军事作业场景中，雷达显示装置是整套侦测系统的核心人机交互终端，所有回波信号解析、目标轨迹标定、威胁等级判定的结果都需要通过该装置传递给操作值守人员，其结构可靠性、操作便捷性直接影响整套雷达系统的实战响应效率。这款1:1比例还原的雷达显示装置，在设计之初就充分考虑了野战环境下的使用需求，外壳采用一体化弯折成型的金属结构框架，边角处做了圆弧过渡处理，既避免搬运安装过程中磕碰造成结构变形，也能在发生意外冲击时分散应力，保护内部显示面板与信号处理板卡。从安装边界来看，装置整体采用标准机架式安装尺寸设计，背部预留了通用的走线槽位与固定挂点，既可以嵌入固定指挥方舱的标准机柜内，

　　也能搭配便携支架在临时野战阵地快速部署，安装孔位的公差控制在0.2mm以内，能适配不同批次生产的同规格机架配件，无需现场二次打孔修配。功能层面，装置正面的显示区域预留了足够的屏幕安装位，周围的操作按键区按照人体工程学排布，常用的量程切换、目标标记、轨迹回放按键都设置在操作人员手指可自然触及的范围内，按键下方的面板内部预留了防水胶条安装槽，可满足户外作业时的防淋雨、防沙尘要求。设计过程中，我们没有刻意追求外观的流线型修饰，而是把结构强度、维护便捷性放在首位，装置的侧盖采用快拆式螺丝固定，无需专用工具即可打开，内部的板卡安装位做了模块化分隔，显示驱动板、信号接口板、电源模块分别固定在独立的安装支架上，各模块之间预留了足够的散热间隙，

　　同时在外壳对应位置预留了散热通风孔，孔位做了折弯挡边处理，避免液体直接溅入内部。考虑到军事场景下的电磁兼容要求，外壳的接缝处都预留了导电衬垫的安装位置，可有效屏蔽外界电磁干扰，避免显示画面出现杂波、信号传输出现误码，装置的接口端全部设置在背部下方区域，包含电源接口、信号输入接口、调试接口，每个接口旁都做了清晰的标识凸台，方便暗光环境下的线缆插拔作业。整个模型的结构细节完全参照实际列装装备的装配逻辑搭建，每一处卡扣、螺丝柱、加强筋的位置都符合实际生产工艺要求，不存在无法开模、无法装配的干涉结构，可直接用于结构验证、教学演示或者模拟训练装置的开发参考。
