内燃机连杆传动构件三维结构设计

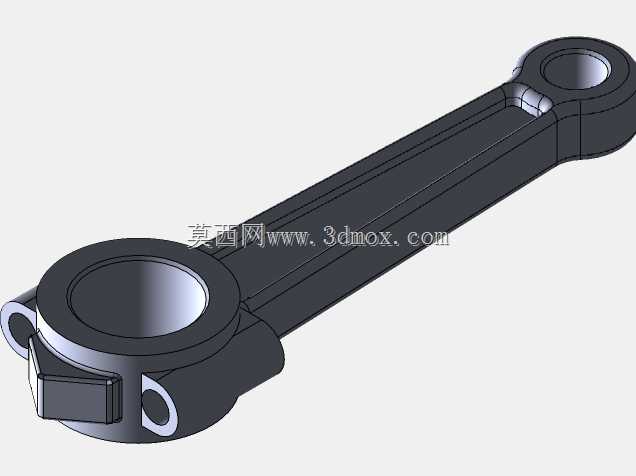

　　该构件属于内燃机曲柄连杆机构的核心传动部件，主要承担活塞往复运动与曲轴旋转运动之间的动力转换传递作用，在往复式动力机械中应用极为广泛，涵盖车用内燃机、小型通用汽油机、工业压缩机等需要实现往复-旋转运动转换的设备场景。从结构设计来看，构件整体采用长杆式布局，两端分别设置大小环形连接端：大端为剖分结构设计，配套定位凸台与锁紧安装耳，用于与曲轴连杆轴颈配合装配，剖分面的定位结构可保证装配后轴瓦的同轴度，避免运转过程中出现错位偏磨；小端为整环结构，用于连接活塞销，承接活塞传递的燃气爆发压力。杆身采用工字形截面构型，在保证整体抗弯、抗扭刚度的前提下尽可能降低构件自身重量，减少往复运动产生的惯性力，适配高转速工况下的动力学要求。

　　设计过程中重点考量了安装边界的适配性：大端的锁紧耳预留了标准螺栓安装空间，装配时可通过剖分面的开合完成与曲轴轴颈的嵌套安装，无需额外拆解曲轴总成，大幅提升整机装配与后期维护的便利性；小端环的内径尺寸与活塞销直径匹配，内壁预留了衬套安装余量，可通过压入耐磨铜衬套降低运转过程中的摩擦损耗，延长构件使用寿命。构件表面设置有多处加强筋结构，沿杆身长度方向分布，可抵消动力传递过程中杆身受到的交变弯曲应力，避免长期交变载荷下出现疲劳断裂问题。大端与杆身的过渡位置采用大圆角平滑过渡，消除应力集中点，符合机械结构疲劳强度设计的工程要求。实际应用中，该构件的尺寸参数需与对应缸径、行程的内燃机匹配，杆身长度直接影响内燃机的压缩比与活塞运动轨迹，

　　大端孔径需匹配曲轴连杆轴颈的直径公差，小端孔径需适配活塞销的配合精度，安装时需保证两端环孔的轴线平行度误差控制在允许范围内，避免运转过程中出现偏缸、拉缸等故障。从建模逻辑来看，该结构优先完成两端环形特征的草图绘制，通过放样特征生成杆身基础构型，再对剖分结构、安装耳、加强筋等细节特征进行逐一细化，所有过渡圆角、安装孔位的尺寸均参考通用内燃机连杆的行业设计规范，可直接用于教学演示、结构选型参考或二次设计的基础模型。
