工业开关电源金属外壳结构设计

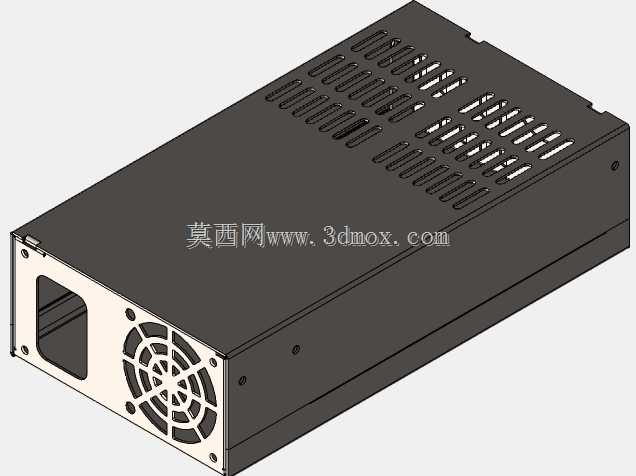

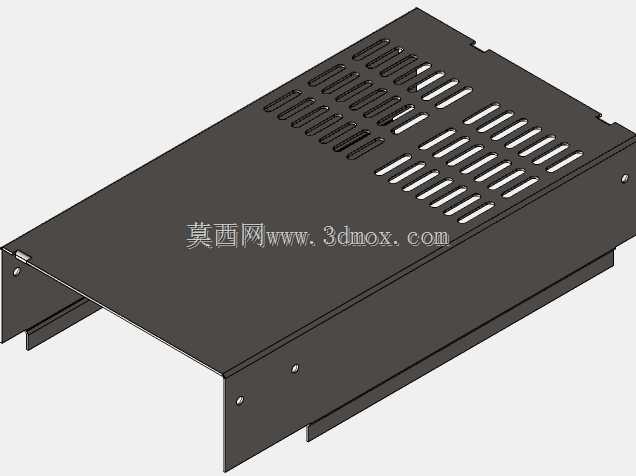

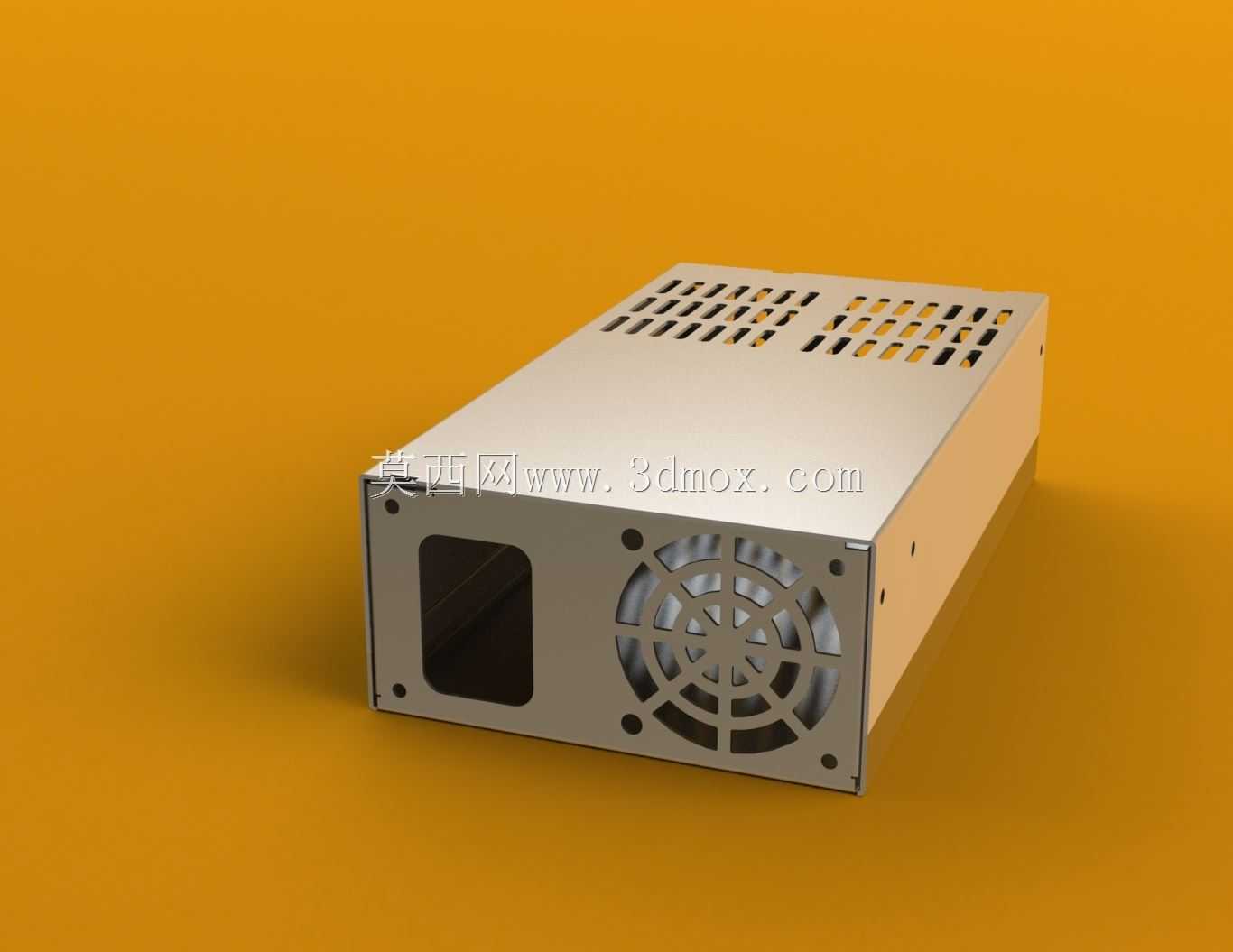

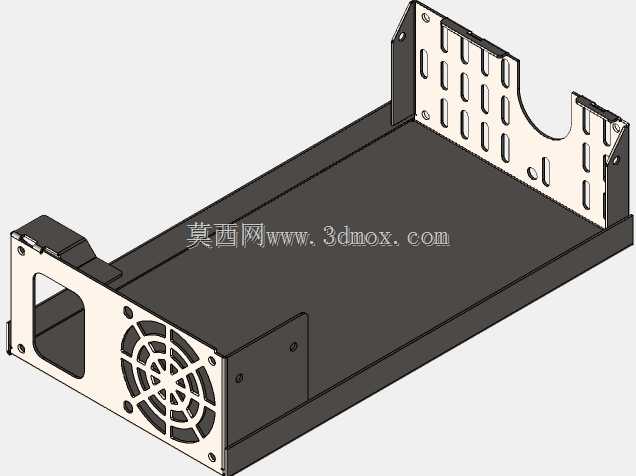

　　这款电源壳体的设计，首先要匹配工业场景下开关电源的实际安装与使用需求，在各类工控机柜、自动化设备电控舱、小型机电设备内部，这类电源壳体需要同时兼顾电磁屏蔽、散热通风、安装便捷性与结构强度。从结构设计逻辑来看，壳体采用弯折钣金拼接的成型方案，整体为长方体封闭结构，侧面预留的方形开口是交流输入接线端的避让位，相邻侧的圆形开孔匹配标准轴流风扇的安装尺寸，风扇位周边的螺丝孔位严格遵循80mm规格散热风扇的安装孔距标准，确保装配时无需额外扩孔调整。顶面的多组长条散热格栅，排布位置对应内部功率器件、变压器、整流桥等发热元件的正上方，通过开孔的疏密调整，既保证热空气上升时的流通效率，又不会过多削弱钣金壳体的结构强度，

　　同时格栅的长条开孔宽度控制在2mm以内，避免较大尺寸的金属碎屑、异物掉入壳体内部造成电路短路。壳体的侧边预留的沉头安装孔，适配M3规格的自攻螺丝或者机丝，既可以实现上下盖的紧密扣合，也能在壳体侧面拓展安装固定挂耳，适配不同设备内部的安装位，比如在标准DIN导轨安装场景下，可通过附加导轨卡扣直接卡装在电控柜导轨上，无需额外打孔固定。从安装边界来看，壳体的长宽高尺寸适配常规150W-350W功率段开关电源的内部元件排布，内部预留的空间刚好容纳PCB板、变压器、滤波电容等元件，同时在输入输出端预留足够的接线操作空间，避免接线时导线过度弯折造成绝缘层破损。壳体表面采用哑光金属处理工艺，既可以提升钣金的防锈能力，也能在工业环境中减少光线反射，

　　避免对设备调试人员造成视线干扰。在结构强度设计上，壳体的弯折边角做了小圆弧过渡处理，既避免钣金锐边划伤装配人员，也能提升边角处的结构抗形变能力，在设备运输、安装过程中受到轻微磕碰时，不会出现边角凹陷变形导致内部元件受压损坏的问题。风扇安装位的内侧预留了防尘网的安装卡槽，可根据使用环境的粉尘浓度选择是否加装防尘网，在多粉尘的车间场景下加装防尘网能大幅减少内部积灰，延长电源的使用寿命，在洁净设备内部则可以拆除防尘网进一步提升散热效率。
