旋转滑块联动运动演示机构

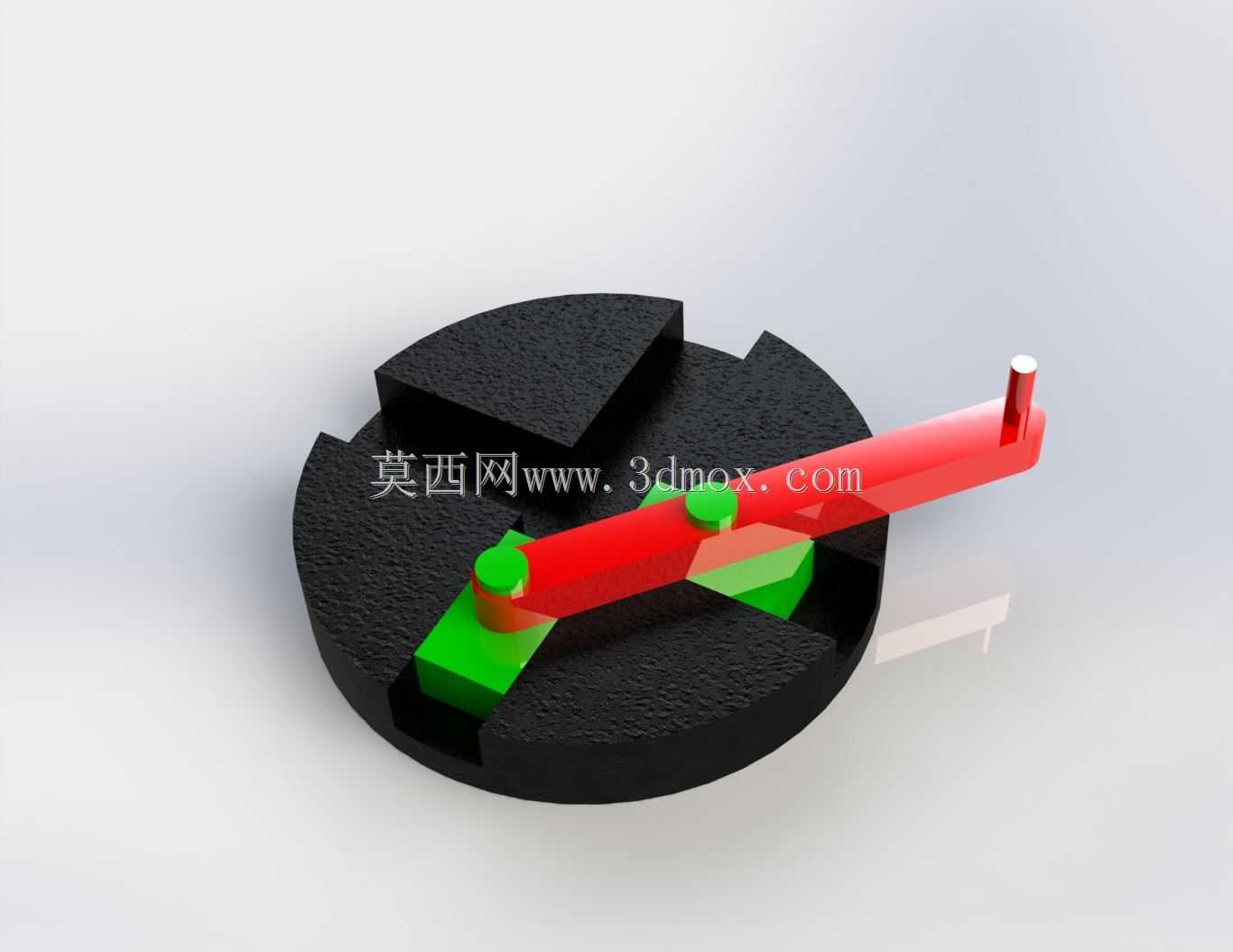

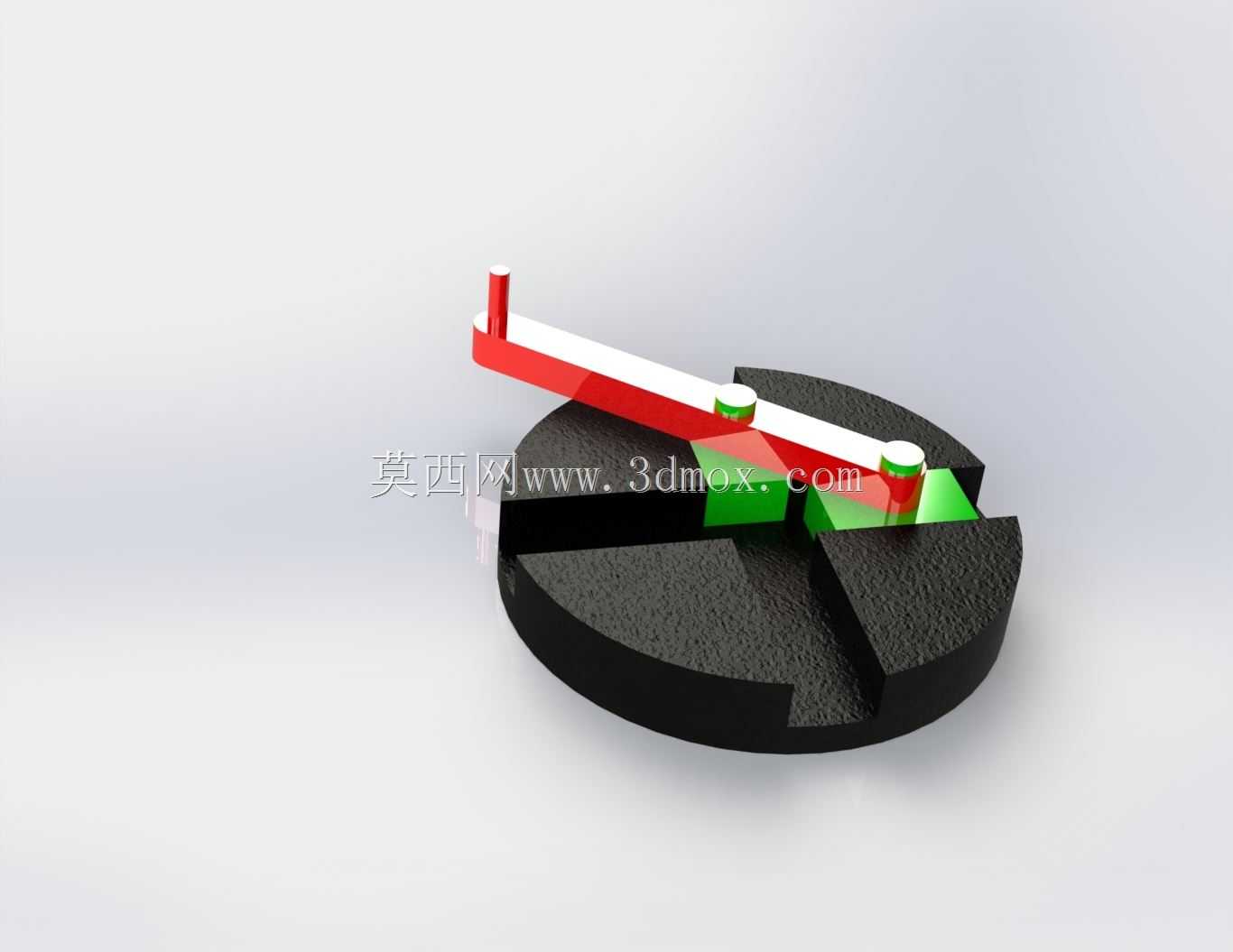

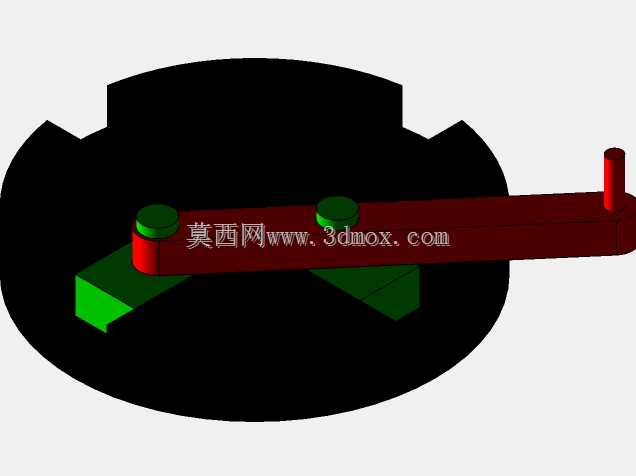

　　在机械原理教学演示、小型自动化设备的运动转换工位中，这类旋转滑块结构是十分常见的基础运动单元，很多做非标设备开发的工程师在入门阶段都会反复拆解这类结构的运动逻辑，它的核心作用是把连续的圆周旋转输入，转化为特定轨迹的往复滑动输出，或是反向将直线滑动的动力转化为定轴旋转动作。从实际安装场景来看，这类结构不需要预留过大的安装空间，底座采用圆盘式的安装基准面，可直接通过盘体上预留的槽位固定在教学实验台的型材台面上，或是嵌入小型自动化设备的安装基板内，安装边界以圆盘的外径为最大径向尺寸，轴向高度仅需覆盖滑块行程与转动件的回转高度即可，不会过多占用设备内部的排布空间。设计这类结构时，首先要确定的是转动件的回转中心与滑块滑动导轨的相对位置，

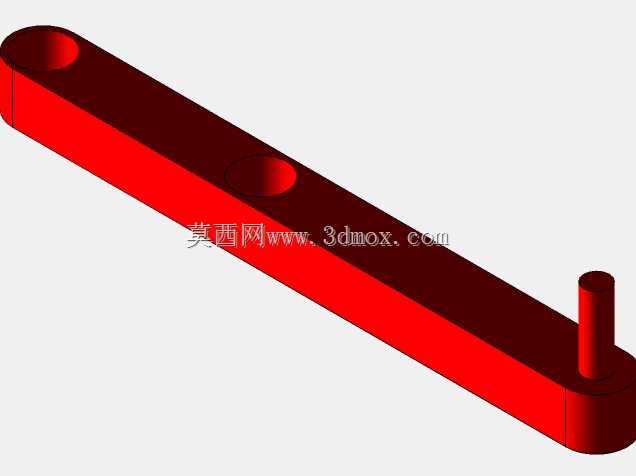

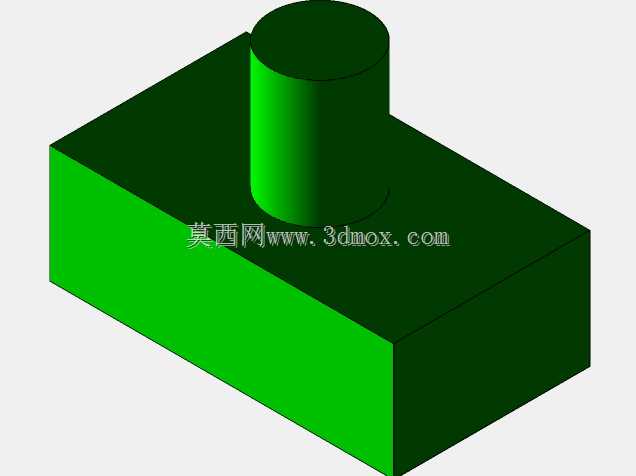

　　偏心距的大小直接决定滑块的往复行程长度，若偏心距过大，滑块运动到极限位置时会出现卡滞风险，过小则无法满足所需的滑动位移量，因此建模阶段需要反复做运动干涉检查，确认转动臂在整周回转过程中，与滑块、底座槽壁之间始终保留合理的活动间隙，不会出现运动死点。结构上的转动副采用销轴连接的方式，转动臂与滑块之间的连接销轴需要做表面硬化处理，降低长期往复运动带来的磨损，滑块与底座滑槽之间采用间隙配合，既保证滑动过程顺畅无卡滞，又不会出现过大的旷量影响运动精度。这类结构除了用于教学场景演示旋转与滑动的运动转换关系外，还可直接应用在小型送料机构、间歇拨动工位上，通过调整转动臂的长度、偏心距参数，就能适配不同的行程需求，不需要额外增加复杂的传动组件，

　　整体结构简单可靠，维护时仅需定期在滑动面和转动销轴处加注润滑脂即可，长期运行的故障率极低。建模过程中需要重点关注滑槽的导向长度，导向长度不足会导致滑块运动过程中出现偏斜，进而加剧磨损甚至卡死，同时转动臂的截面强度需要满足传递扭矩的要求，避免高速回转时出现结构变形。
