手动螺旋式垂直夹紧工装结构设计

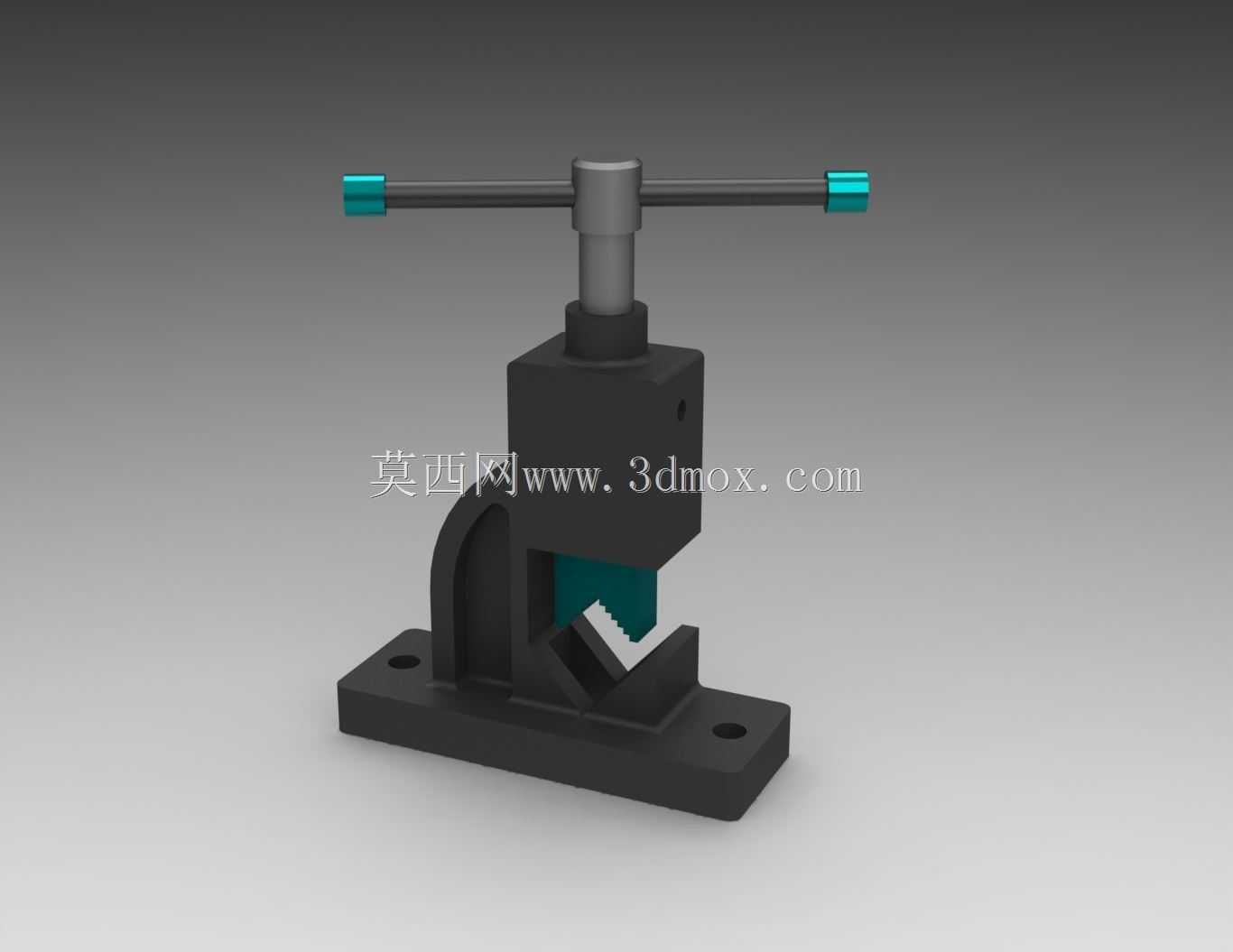

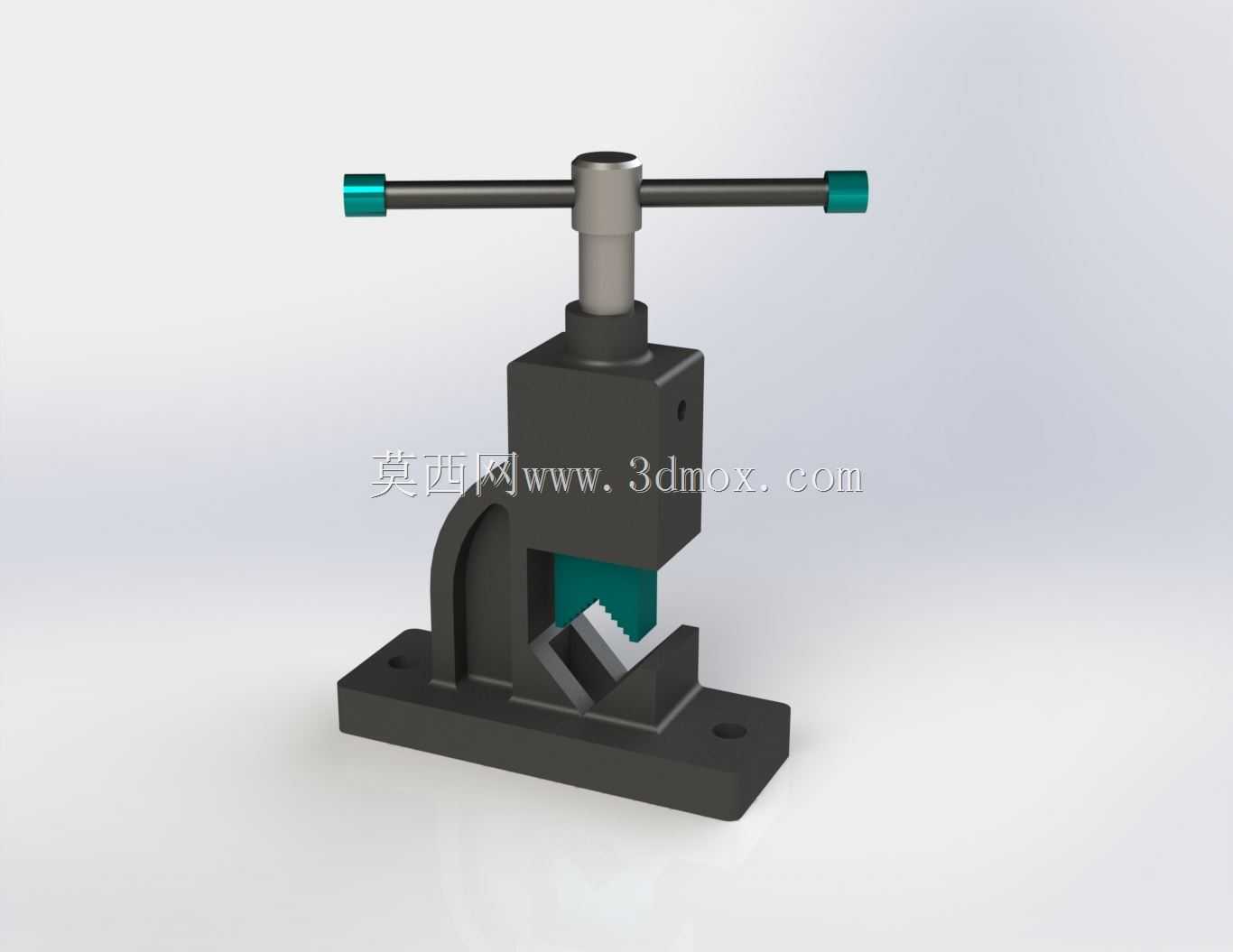

　　这款手动垂直夹紧机构，是车间小批量零件加工、工装定位场景里非常实用的手动夹持部件，日常在钻床工位的工件定位、小型装配工序的零件固定、钳工划线作业的工件装夹场景中都能见到它的应用。区别于卧式平口钳的水平夹持方向，它的施力方向沿垂直轴线向下，能直接把待加工零件压合在工装底座的定位面上，不会因为夹持力的水平分力导致零件翘起移位，尤其适合带平整安装面的小型块状、轴类零件的快速装夹。

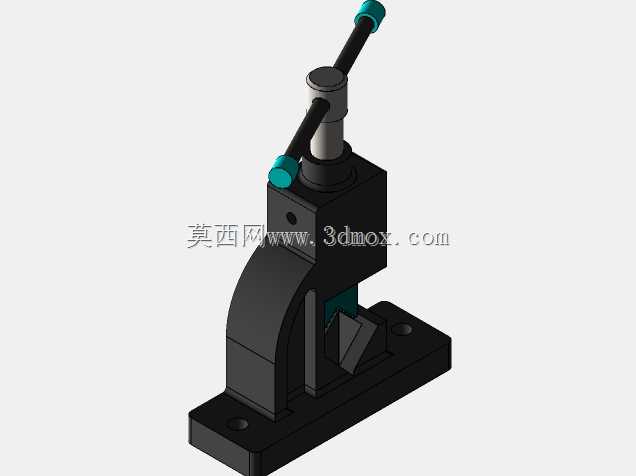

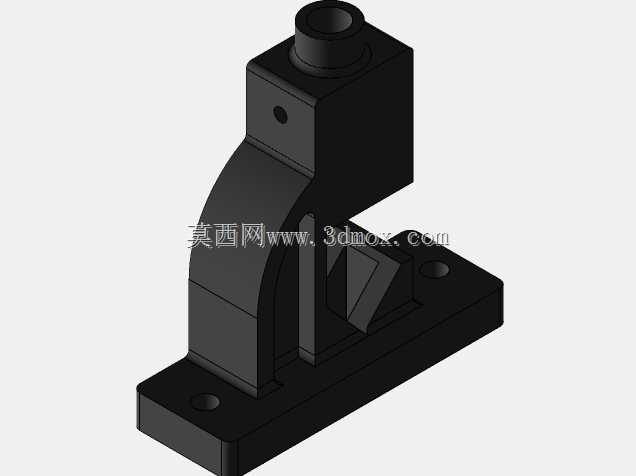

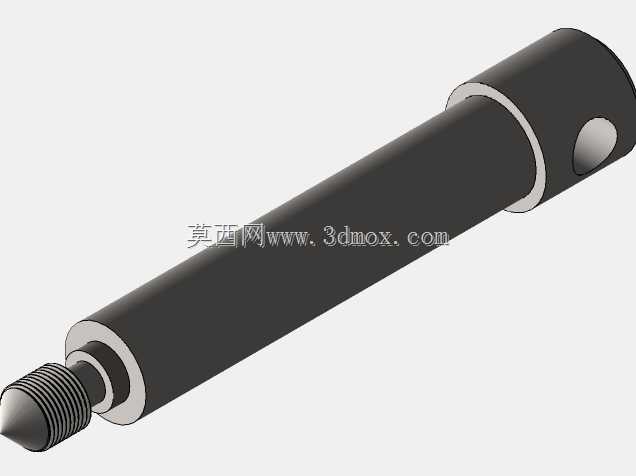

　　从结构设计逻辑来看，整个机构采用一体式铸造底座作为承载基础，底座两端预留的沉头安装孔，可直接通过内六角螺栓固定在机床工作台或者专用工装板上，安装孔的中心距按照常规小型工装的通用安装边界设计，适配多数工位的安装孔位排布，不需要额外做转接板就能完成固定。上部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，能承受更大的轴向夹紧力，同时具备一定的自锁性能，夹紧后不会因为加工过程中的振动导致夹头松脱，不需要额外增加锁紧结构就能保证装夹可靠性。顶部的T型操作杆采用防滑设计，两端的握持套增大了手部操作的摩擦力，操作人员不需要借助加力杆，仅靠手部力量就能输出足够的夹紧力，操作行程覆盖常规小型零件的夹持厚度范围，开口的最大开合距离能满足多数50mm厚度以内零件的装夹需求。

　　夹头部位采用V型与平钳口组合的结构形式，下部的固定钳口做了V型槽设计，既可以装夹方形、矩形的平整零件，也能对圆柱形的轴类零件实现对中夹持，不需要更换钳口就能适配不同外形的零件，减少了工装切换的辅助时间。整个机构的受力路径经过优化，螺旋杆的轴向力直接通过上部的支撑块传递到底座的立臂上，立臂与底座之间做了加强筋过渡，避免长期承受夹紧力导致立臂出现变形开裂，所有活动配合面都预留了合理的间隙公差，既保证螺旋杆升降顺畅，不会出现卡滞，也不会因为间隙过大导致夹头出现偏摆，保证夹持的垂直度精度。在实际使用中，这类手动夹钳不需要外接气源、电源，完全依靠手动操作，适合没有动力源的野外维修工位、临时装配点使用，整体结构没有易损的复杂零部件，日常维护只需要定期在螺纹副位置涂抹润滑脂，就能保证长期顺畅使用，夹持重复定位精度能满足普通钻削、划线、轻量铣削工序的装夹要求，是小型加工场景里性价比极高的通用夹持工装。
