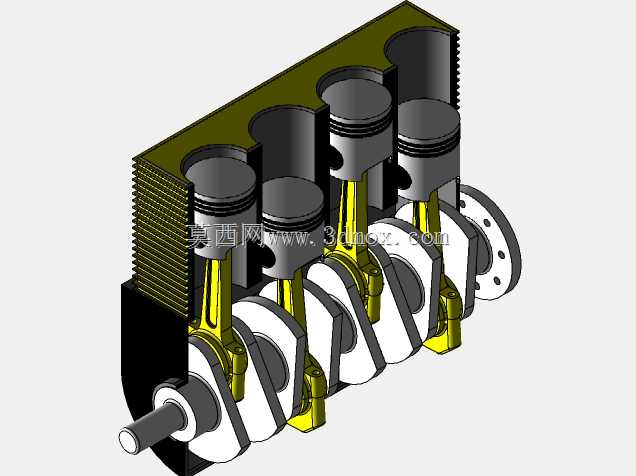

直列四缸柴油发动机内部结构三维数模

　　这款直列四缸柴油机的三维数模完整还原了动力核心的装配关系，在商用车动力配套、小型工程机械动力单元、农用机械动力选型、教学实训教具开发场景中，都能作为结构验证、装配干涉检查、原理演示的基础参考。从结构设计逻辑来看，数模采用直列四缸的经典布局，四个气缸沿曲轴轴向等距排布，这种布局能让整机纵向尺寸更紧凑，适配多数前置后驱或者小型非道路机械的机舱安装边界，缸体采用集成式水冷腔道设计，数模中预留的缸套安装位、曲轴轴承座同轴度公差带，都对应实际加工中的工艺基准，能直接作为工装夹具设计的参考依据。曲柄连杆机构的建模完全遵循实际运动干涉校核要求，活塞的裙部型线、活塞销的安装定位、连杆大头的剖分结构、曲轴的平衡块配重角度，

　　都按照实际工作中的受力分布做了结构还原，曲轴输出端的法兰连接位、前端的皮带轮安装轴颈，都严格对应通用配套尺寸，方便对接后续的飞轮、前端轮系的配套设计。在实际用途层面，这类直列四缸柴油机多用于轻卡、小型装载机、发电机组、农用拖拉机等设备，数模中呈现的进排气侧布局、机油道的走向预留，能帮助设计人员快速梳理外围附件的安装空间，避免后续配套中出现管路干涉、维修空间不足的问题。设计思路上，整个数模采用自下而上的装配逻辑，先完成单个活塞连杆组件的子装配，再匹配曲轴的相位角完成缸体内部的总装，每个运动部件的配合间隙都预留了实际工程中的公差范围，比如活塞与缸壁的配合间隙、连杆轴瓦与曲轴轴颈的配合余量，都符合量产机型的设计规范。从安装边界来看，

　　整机的缸体安装孔位、油底壳的轮廓尺寸、缸盖的螺栓分布圆，都对应常规四缸柴油机的通用安装尺寸，不需要做大的结构调整就能适配多数同功率段设备的安装机架，数模中省略了外围的进排气管、喷油器、气门室罩等附件，重点突出核心运动机构的装配关系，方便使用者根据自身需求快速拓展外围结构，也能直接用于运动仿真分析，验证不同转速下的活塞运动行程、曲轴受力变化，为后续的性能优化提供结构基础。
