离心式压缩机三元流叶轮结构设计

　　这款叶轮是离心式压缩机的核心做功部件，直接决定整台压缩设备的气动效率与运行稳定性，在工业空压站、天然气增压输送、化工流程气体压缩、车用涡轮增压系统等场景中承担核心能量转换作用，运行时随主轴高速旋转，通过叶片对连续通入的气体做功，提升气体压力与流速，后续配合扩压器、蜗壳结构完成动能到压力能的转换，最终输出满足工艺压力要求的压缩气体。

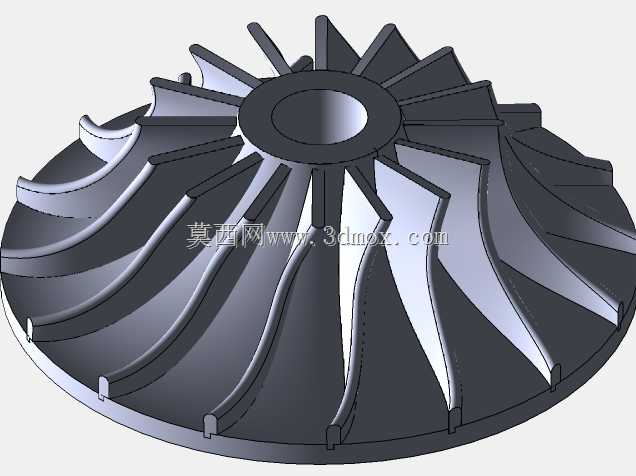

　　从设计逻辑来看，这款叶轮采用三元扭曲叶片构型，摒弃了传统直叶片的二维流道设计思路，叶片型线沿叶高方向按气动载荷分布规律连续扭曲，能够适配叶轮内部从轮盖侧到轮盘侧不同半径处的气流速度三角形，减少叶道内的气流分离与二次流损失，相比同尺寸直叶片叶轮，气动效率可提升8%到12%，同时拓宽稳定工况的运行范围，降低喘振发生的概率。叶片前缘做了小圆角修型处理，可减弱来流冲击造成的边界层分离，尾缘厚度按气动要求做了减薄设计，减少叶片尾迹涡的能量耗散。轮盘与叶片采用一体化构型，中心设置带定位止口的安装孔，可与压缩机主轴的轴肩配合实现径向定位，端面预留的螺栓连接孔位可与主轴端盖锁紧，传递旋转扭矩，安装时需保证叶轮端面与主轴轴线的垂直度公差控制在0.02mm以内，避免高速旋转时产生不平衡振动。

　　从安装边界来看，叶轮轮盖侧的外圆轮廓需与压缩机蜗壳的密封环间隙控制在0.2mm到0.4mm之间，间隙过大会造成级间漏气损失，间隙过小则可能在热态运行时因部件热膨胀发生碰磨故障。叶轮整体采用高强度铝合金或不锈钢材质加工，可适配最高每分钟数万转的运行转速，叶片与轮盘的过渡位置做了大圆角过渡处理，降低应力集中系数，满足高速旋转下的强度要求，避免长期运行出现疲劳裂纹。每片叶片的型面精度需控制在±0.05mm以内，整体动平衡精度需达到G2.5级以上，确保高速运行时的振动值在允许范围内，延长轴承与密封组件的使用寿命。
