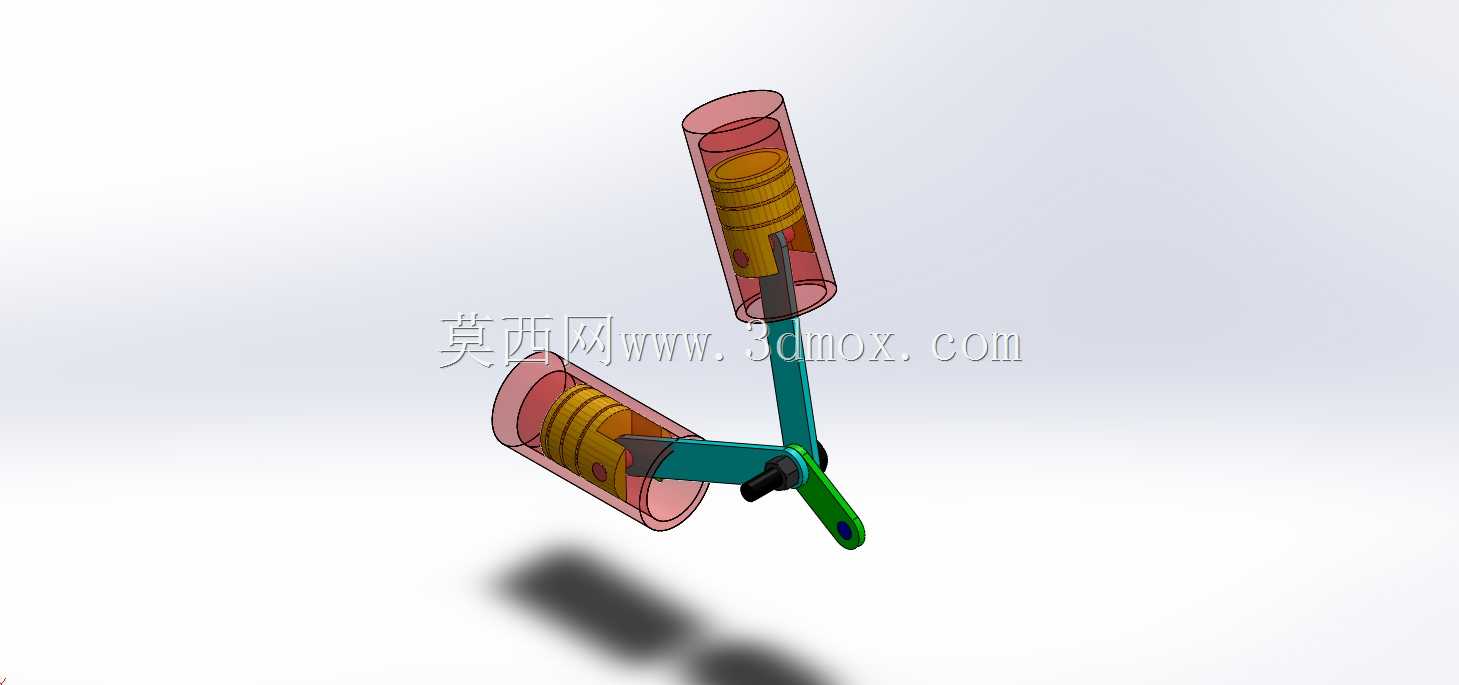

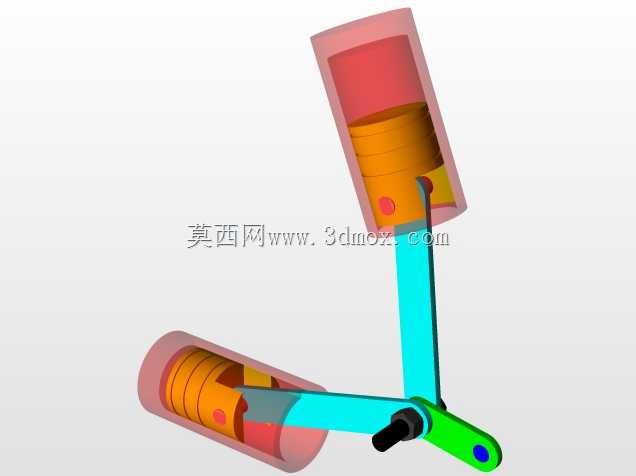

V型双缸活塞曲柄联动动力结构

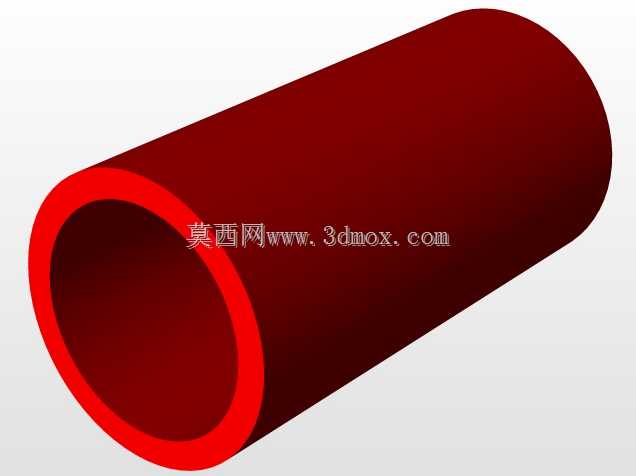

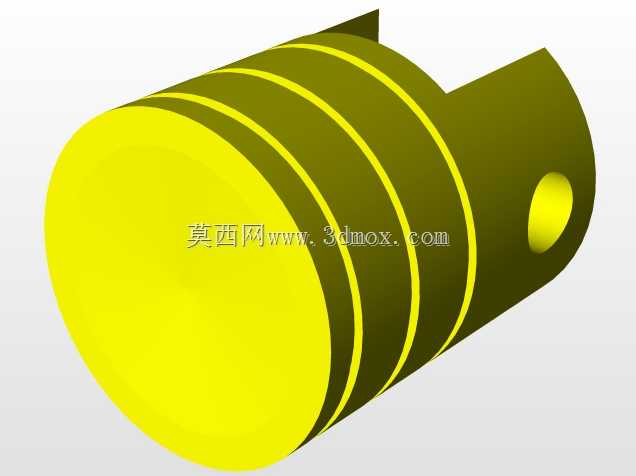

　　该结构为V型布局的双缸活塞联动动力组件，核心采用夹角式缸体排布设计，两套活塞连杆组件共用同一根输出曲柄，相比直列同缸数结构，轴向尺寸压缩近40%，能够在紧凑的安装空间内实现动力输出，适配对安装长度有严格限制的小型动力设备场景。从实际应用来看，这类结构常搭载于小型通用动力机具、便携作业设备以及轻型代步装置中，依靠双缸交替做功抵消部分往复惯性力，运行时的振动幅度远小于同排量单缸结构，能降低配套设备的减震结构设计难度。设计过程中，首先确定两缸的夹角参数，夹角取值直接影响一阶、二阶惯性力的平衡效果，同时要匹配曲柄销的错位角度，保证两个活塞的运动相位差符合做功顺序要求，避免出现运动干涉。活塞与缸套的配合间隙需根据往复运动的热膨胀量预留，

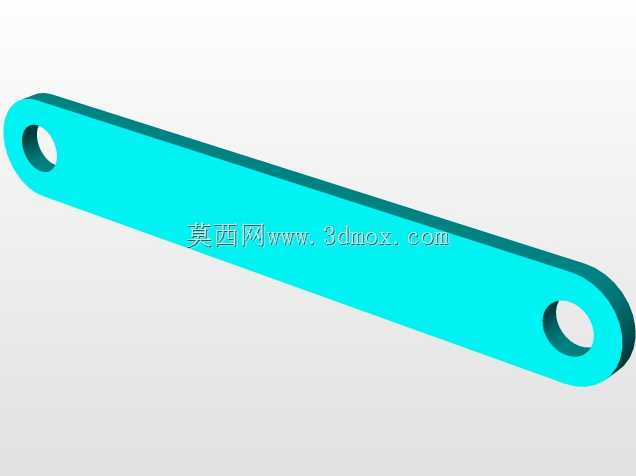

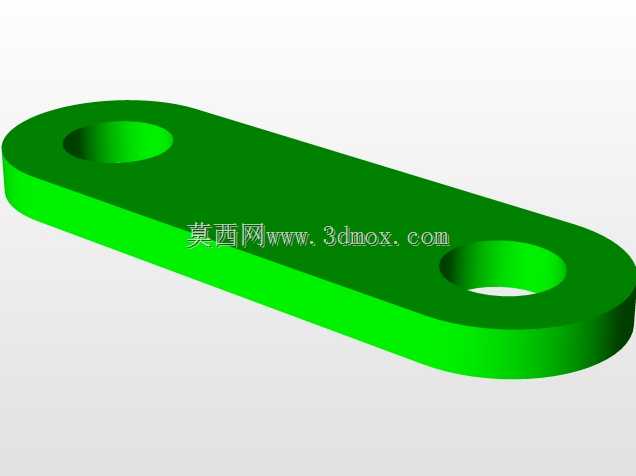

　　常温装配状态下既要保证活塞往复运动无卡滞，也要避免间隙过大导致的密封性能下降。连杆两端的铰接孔分别匹配活塞销与曲柄销，孔位同轴度公差控制在0.02mm以内，防止运动过程中出现偏磨，缩短组件使用寿命。安装边界方面，缸体外侧的安装定位面需与配套设备的安装基座贴合，输出曲柄的轴伸端需对接后续传动组件，安装时要保证曲柄轴线与安装基面的平行度，避免运转时产生附加径向载荷。整个结构的运动逻辑清晰，活塞在缸套内做直线往复运动，通过连杆将作用力传递至曲柄，将直线运动转换为旋转运动对外输出，两套活塞交替推动曲柄转动，输出扭矩的波动幅度更小，动力输出更平顺。建模过程中对所有铰接位置做了间隙模拟，验证了全行程范围内无运动干涉，各部件的壁厚、加强筋位置均按照实际受力工况设置，活塞裙部、连杆杆身的受力截面经过受力校核，能够满足常规工况下的强度要求，缸体端部的密封结构预留了密封件安装槽位，可直接适配标准规格的密封圈，无需二次修改结构。
