数控三轴运动执行机架结构设计

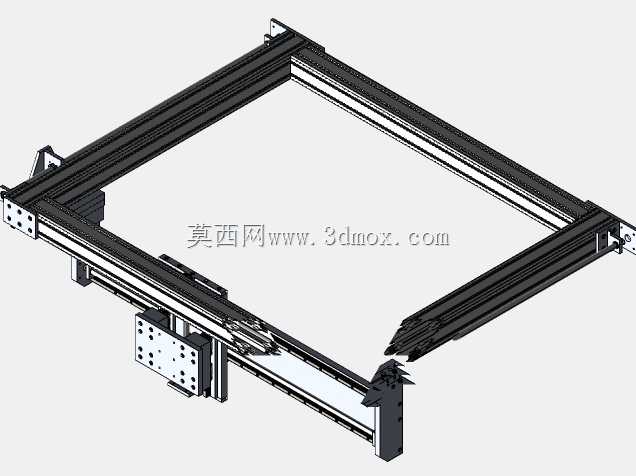

　　这套三轴运动机架是桌面级数控加工设备的核心执行载体，常见于小型加工工坊、创客空间的非金属及软金属切削作业场景，也可适配涂胶、点胶、轻载拾取等需要平面正交运动的工位。从结构布局来看，整体采用矩形铝型材拼接的框架作为承载基体，型材槽口可兼容标准T型螺栓，方便后期加装防护挡板、拖链支架、工件装夹平台等附属组件，框架的拼接处采用角码加端面顶丝的双重固定方式，抵消运动过程中产生的交变振动，避免长期运行后框架出现形变偏移。X轴方向采用双导轨平行布置的结构，两根线性导轨分别固定在框架两侧的型材安装面上，滑台横梁通过四个滑块与两侧导轨配合，相比单导轨悬臂结构，双导轨支撑能大幅提升横梁的抗扭能力，加工过程中滑台不会因为切削侧向力出现低头或偏摆。

　　Y轴传动组件集成在移动横梁上，滑块安装板预留了成阵列的螺纹安装孔，可直接固定主轴电机夹座、点胶阀固定座等执行末端，安装孔的孔位公差控制在0.02mm以内，保证末端执行器的安装基准与运动方向平行。Z轴的安装位预留在Y轴滑台的侧面，可根据实际负载需求选择不同行程的线性模组搭配，整个机架的安装边界预留了足够的外围空间，底部型材的槽口可直接连接机脚或者移动脚轮，不需要额外打孔加工。设计过程中优先考虑了装配的工艺性，所有型材的切割端面都做了铣平处理，导轨安装面预留了0.1mm的刮研余量，装配时可通过塞尺调整导轨的平行度，保证三个轴的运动正交误差控制在合理范围内，避免运动过程中出现卡滞、爬行的问题。传动部分可适配同步带或者滚珠丝杠两种方案，

　　型材上预留的安装槽可兼容不同直径的丝杠支撑座以及同步轮的安装位，用户可根据自己需要的加工精度、运动速度灵活选择传动组件，不需要对框架主体做二次修改。滑台部分的走线全部通过型材内部的空腔布置，外侧可加装拖链对线缆、气管进行防护，避免运动过程中线缆与运动部件产生摩擦，延长线缆的使用寿命。整个框架的受力经过校核，在额定负载下横梁的最大扰度控制在允许范围内，能够满足轻载切削、表面标记等作业的精度要求，装配时不需要复杂的专用工装，普通的内六角扳手、百分表就能完成整个机架的组装调试，适合小批量设备组装以及个人DIY搭建数控设备时参考使用。
