微型车床手动进给尾座结构设计

　　这款尾座是适配小型台式车床的核心配套部件，主要用于轴类、盘套类零件加工时的轴向顶紧定位，在小批量仪表零件加工、教学实训车床改造、DIY小型金属切削设备搭建场景中应用广泛。日常加工细长轴类工件时，单靠卡盘夹持会出现工件悬臂过长、切削振颤的问题，尾座伸出的顶尖可以抵住工件端面的中心孔，形成两端支撑的稳定装夹状态，大幅提升切削过程的刚性，减少让刀带来的尺寸误差。

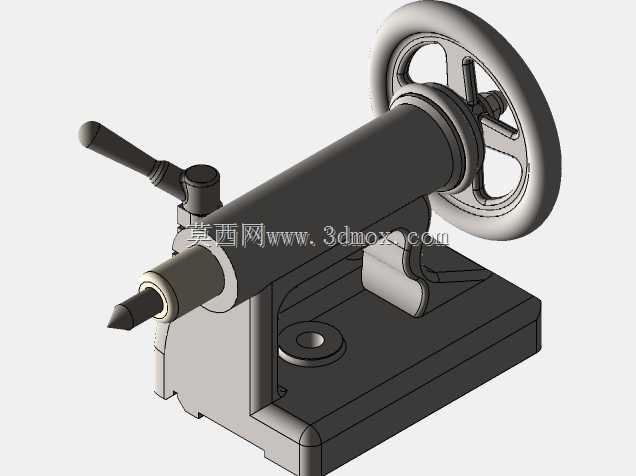

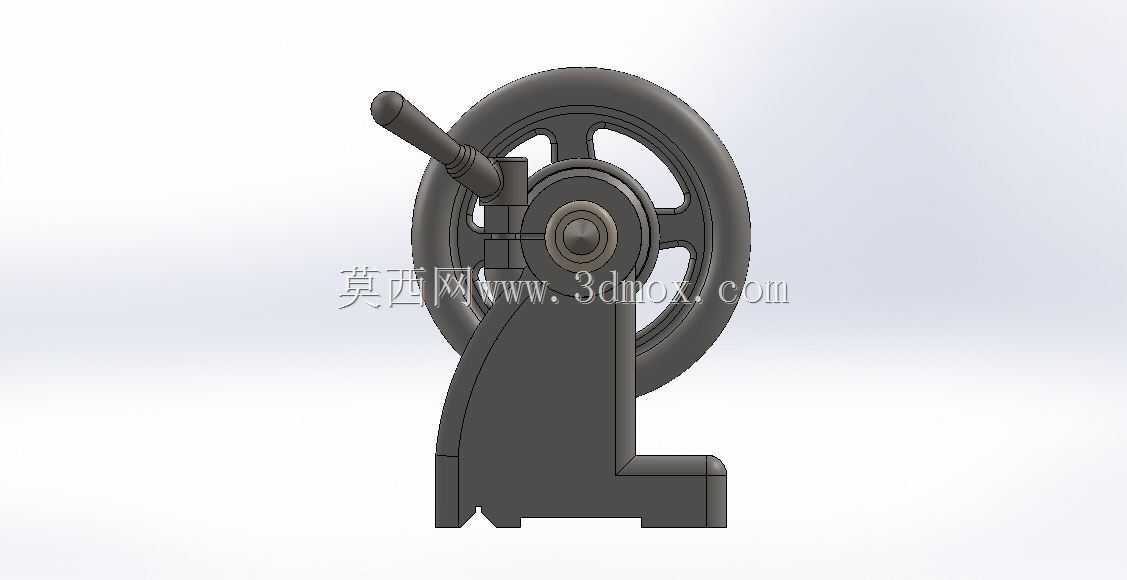

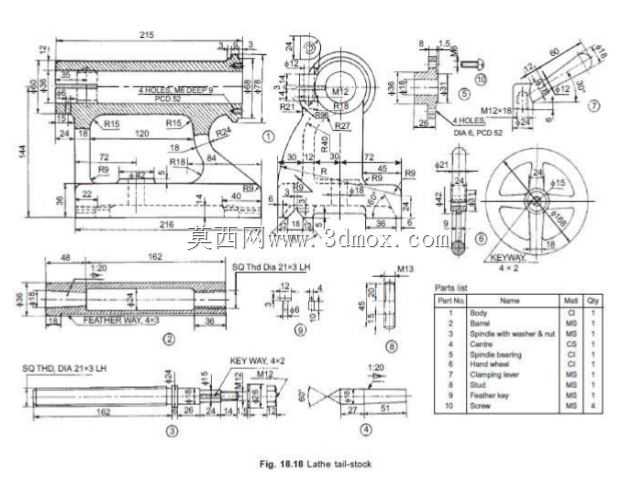

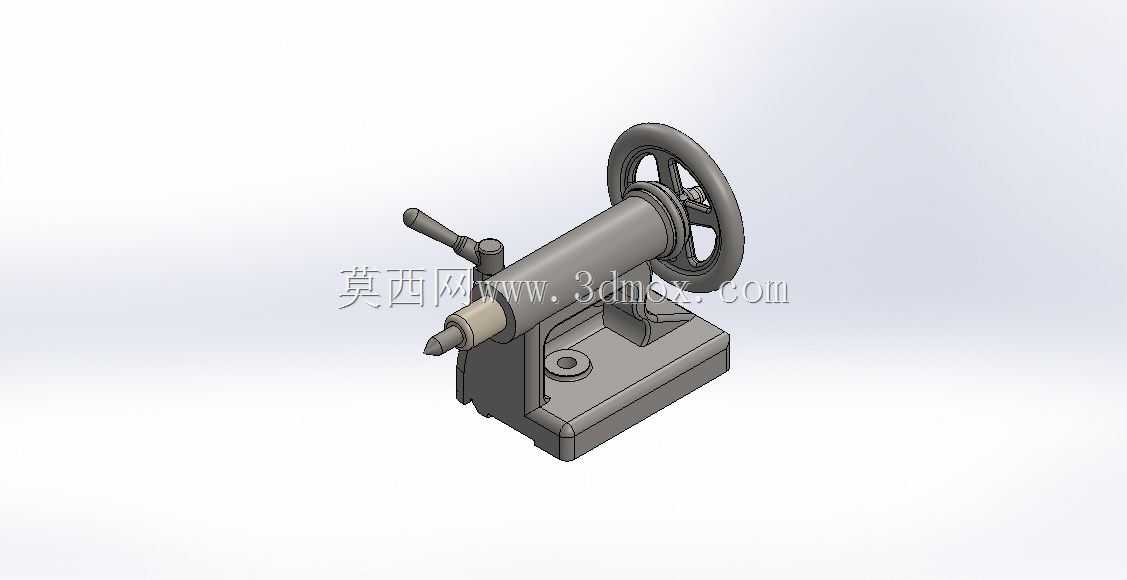

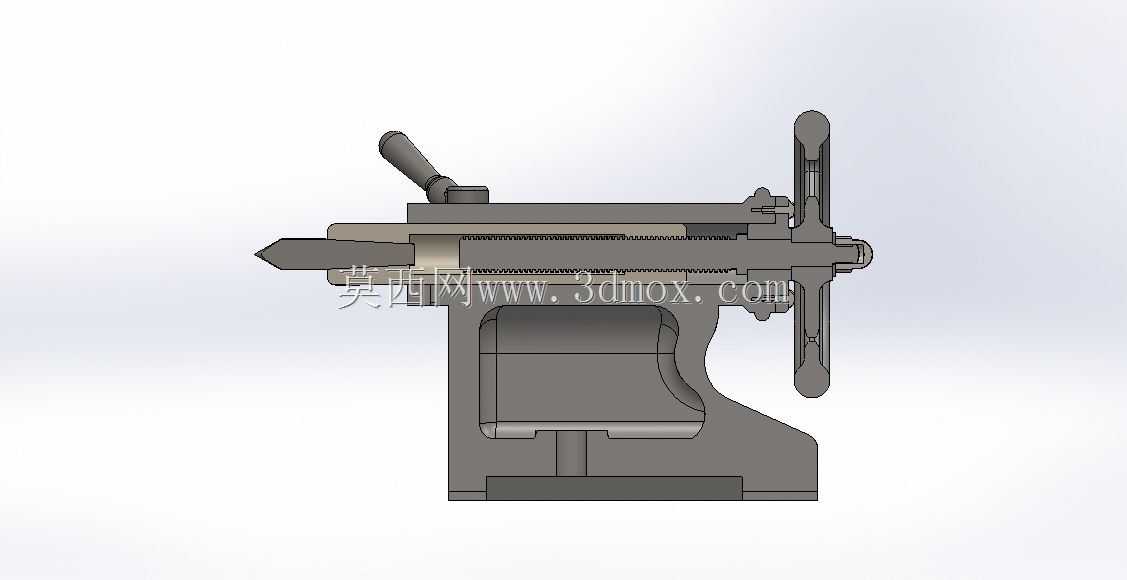

　　从结构设计来看，整体采用分体式装配思路，底部是带安装槽的铸铁基座，基座上开有与车床床身导轨匹配的定位滑槽，安装时可沿床身导轨横向滑动，适配不同长度工件的装夹需求，到位后通过基座侧面的锁紧螺栓即可完成位置固定，安装边界完全适配常规160mm回转直径微型车床的床身导轨尺寸，无需额外改造即可直接装配。主体套筒部分集成在基座的支撑立座内，套筒前端可安装标准莫氏锥度顶尖，后端连接手轮驱动的丝杠进给机构，转动侧面手轮即可带动套筒沿轴向平稳伸缩，伸缩行程控制在60mm范围内，既满足不同长度工件的顶紧行程需求，也避免套筒伸出过长导致的刚性下降。手轮旁设置的锁紧手柄可在顶尖顶紧工件后锁定套筒位置，防止切削过程中套筒移位导致工件松脱。

　　设计过程中优先考虑了手动操作的便利性，手轮轮缘做了滚花处理，操作时不易打滑，进给丝杠采用梯形螺纹，传动平稳且具备一定的自锁性能，配合锁紧手柄的双重锁定，能承受有色金属、软钢材小切深切削时的轴向顶紧力。顶尖轴线与主轴轴线的同轴度控制在0.02mm以内，保证顶紧后工件的回转精度，避免出现锥面接触不良、顶尖磨损过快的问题。整体外形紧凑，总高度控制在120mm以内，不会占用过多车床上方的操作空间，基座底部的安装面做了刮研处理，与床身导轨贴合度良好，滑动时无卡滞、晃动问题。日常使用中可根据加工需求更换不同类型的顶尖，比如加工空心管件时可换装反顶尖，钻削轴向孔时可换装钻夹头，拓展尾座的加工适用范围。
