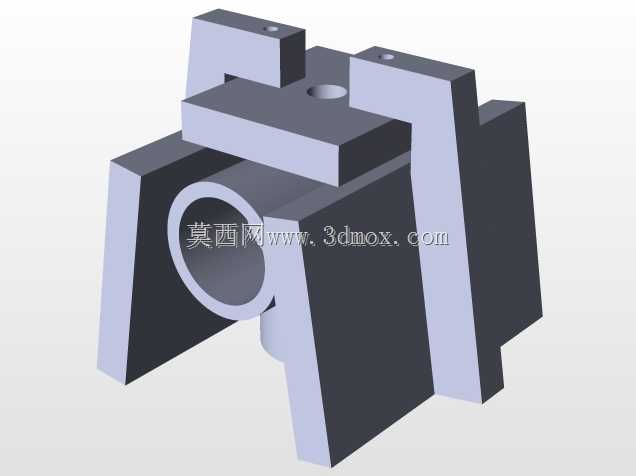

等径三通式流体管路连接接头结构

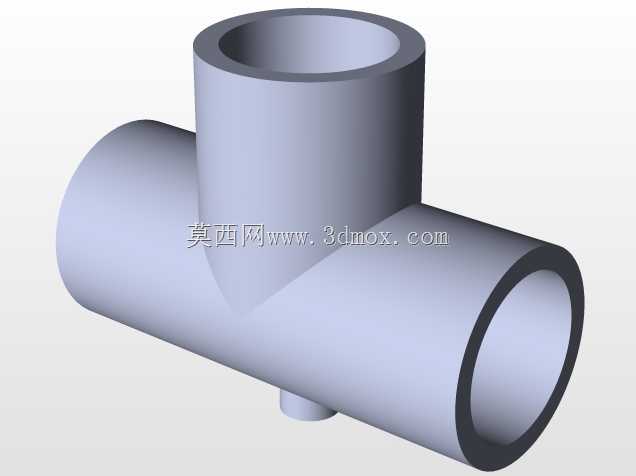

　　这类三通结构在流体输送管路系统中承担着管路分流、合流的核心作用，日常在民用给排水、化工介质输送、气动控制回路、小型液压支路中都能见到同构型构件的应用。设计时首先要考虑的是三个通口的对接兼容性，三个通口采用等径设计，可直接匹配同规格的圆管，无需额外做变径转接，减少管路中的接头数量，也就降低了潜在的泄漏风险。建模过程中，主体采用等壁厚的空心圆柱结构，三个圆柱的相贯线位置做了平滑过渡处理，避免直角相贯带来的应力集中问题，同时也能减少流体在交汇处的湍流阻力，降低管路输送过程中的压力损失。从安装边界来看，三个通口的端面均为平直切口，可适配焊接、粘接、卡套压接等多种常见的管路连接方式，下方预留的小尺寸凸台结构，可作为安装定位的基准点，

　　也可拓展安装小型测温、测压的传感元件，不用额外在管路上开孔破坏结构。实际选型应用时，要注意三个通口的轴线分别处于两个互相垂直的平面上，水平方向的两个通口保持同轴，垂直方向的通口轴线与水平轴线垂直相交，安装时可根据管路走向调整安装角度，不需要额外定制转向接头。结构壁厚的取值参考了同压力等级管路的通用标准，既保证承压能力满足常规低压流体输送的要求，也不会因为壁厚过大造成材料浪费、整体重量过高的问题。相贯位置的内壁过渡圆弧半径经过反复调整，既保证内壁平滑无凸起，不会滞留输送介质中的杂质，也不会因为过渡圆弧过大造成通流面积的缩减，影响整体管路的输送效率。这类结构在建模时需要重点处理相贯面的布尔运算精度，避免出现面重叠、缝隙等几何错误，保证后续导入工程分析软件做流场仿真、应力分析时不会出现网格划分失败的问题，也能直接对接数控加工或者3D打印的生产流程，不需要额外做几何修复。
