异形穿线护线电缆套管结构设计

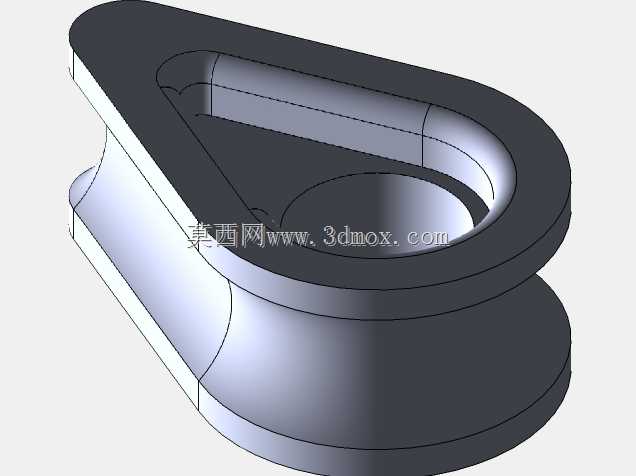

　　这款异形电缆套管主要应用在设备舱体、钣金机柜的线缆穿舱场景，日常布线作业中，线缆穿过金属板材开孔位置时，很容易被开孔处的锐边、毛刺割破绝缘层，长期受设备运行振动影响，线缆外皮还会和开孔边缘反复摩擦，轻则出现绝缘破损漏电，重则引发线路短路故障，这类护线套管就是为解决这类布线痛点设计的。从结构设计来看，该套管采用双侧法兰限位结构，上下两层法兰的直径大于安装开孔尺寸，安装时直接将套管嵌入预制好的异形开孔内，双侧法兰会分别卡在开孔两侧的板材表面，不需要额外打胶或者加装紧固件固定，就能实现轴向限位，不会因为线缆拖拽、设备振动出现松脱移位的问题。中间的穿线通道做了圆弧过渡处理，没有尖锐棱角，线缆穿过时接触面都是顺滑曲面，

　　不会对线缆外皮造成刮蹭损伤，同时套管的壁厚做了均匀化处理，既保证了足够的结构强度，在嵌入安装时不会因为挤压出现开裂变形，又能预留足够的内部穿线空间，适配对应线径范围的多股线缆同时穿过。不同于常规圆形护线套，这款套管采用了异形轮廓设计，一端为圆弧收窄结构，对应的安装开孔也是匹配的异形形状，这种设计主要是为了适配设备上空间受限的安装位置，在边角区域、相邻部件间距较小的位置，圆形护线套无法布置的情况下，这种异形结构可以充分利用边角空间完成穿线防护，同时异形轮廓自带防转特性，安装后不会因为线缆扭转带动套管在开孔内转动，长期使用的稳定性更好。在实际选型适配时，需要注意安装边界的尺寸匹配，首先要确认板材的开孔轮廓和套管的法兰内轮廓完全一致，

　　开孔公差控制在合理范围内，过松会导致套管固定不牢出现晃动，过紧则会造成安装困难甚至压裂套管；其次要确认板材厚度和套管中间卡槽的宽度匹配，保证双侧法兰能够完全贴合板材两侧表面，不会出现轴向窜动；另外穿线时要注意线缆总外径不超过套管内部通道的最小直径，避免线缆挤在套管内部造成过度挤压，影响线缆散热和后续维护抽线。这类护线套管除了基础的防割、防磨防护作用，还能在一定程度上填补开孔和线缆之间的间隙，阻挡外界的灰尘、水汽顺着开孔进入设备内部，提升设备舱体的防护等级，在户外设备、工业控制柜、传感器布线场景中都有广泛的应用。建模过程中需要重点关注法兰过渡位置的圆角处理，以及穿线通道的曲面顺滑度，避免出现应力集中的位置，同时要保证卡槽位置的尺寸精度，确保和不同厚度板材的适配性。
