U型管卡紧固螺栓三维结构设计

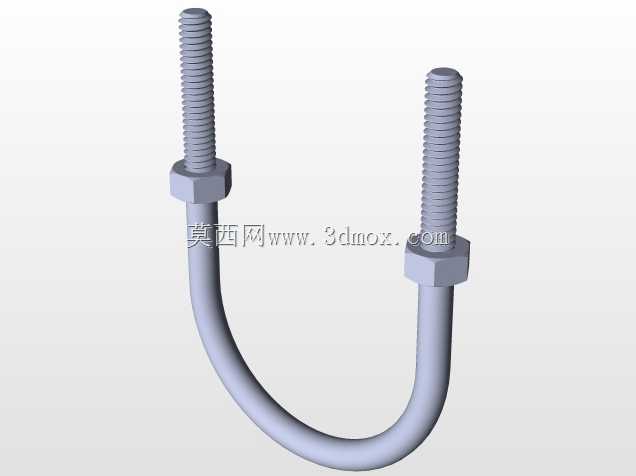

　　在管路敷设、设备支架搭建、传感器安装固定的工程场景里，U型螺栓是最常用的抱紧式紧固件之一，这类零件的设计合理性直接影响管路固定的可靠性、后期运维的拆装便捷性。本次设计的U型螺栓采用圆钢弯折成型的主体结构，两端加工等长外螺纹，配套六角厚螺母实现锁紧，整体结构没有多余冗余设计，完全贴合现场安装的实际需求。从实际使用场景来看，这类U型螺栓常被用于仪表管路的固定，比如气动信号管、低压流体输送管在支架上的抱紧安装，也可用于小型传感器在圆管类构件上的装夹固定，弯折的圆弧段直接与被固定管件的外壁贴合，两端螺纹段穿过安装支架的预制孔后，通过螺母锁紧即可实现双向抱紧，不会出现单侧受力导致的管件偏移问题。设计过程中首先确定圆弧段的内径尺寸，

　　该尺寸需要与被固定管件的外径保持合理配合间隙，既不能过大致使抱紧时出现松动，也不能过小导致安装时无法顺利卡入管件，圆弧与两端直杆段的过渡位置采用大圆角过渡，避免弯折处出现应力集中，在长期受振动载荷的工况下降低断裂风险。两端的螺纹长度需要结合安装支架的厚度、螺母厚度、防松垫圈厚度预留足够的调节余量，避免出现螺纹旋合长度不足导致的锁紧失效，螺纹采用普通公制粗牙螺纹，适配市面上通用的六角螺母，不需要定制特殊紧固件，降低现场安装的配件采购成本。从安装边界来看，这类U型螺栓安装时需要在支架上加工两个与螺栓直杆段间隙配合的光孔，两孔的中心距需要与螺栓两端直杆的中心距严格匹配，孔位偏差过大会导致螺栓安装时出现别劲，

　　长期受力下容易出现螺纹损伤或者螺栓变形。螺栓的整体长度需要根据被固定管件的外径、支架厚度综合计算，确保螺母锁紧后至少露出2-3个螺距，满足螺纹连接的强度要求。外形上弯折后的U型结构对称度控制在合理公差范围内，避免安装时两端螺纹段无法同时穿过支架孔位，配套的六角螺母对边尺寸符合通用标准，现场使用普通扳手即可完成拆装，不需要特殊工装。在承受载荷方面，这类U型螺栓主要承受径向的抱紧力以及管路振动带来的交变载荷，因此设计时圆钢的直径选择需要结合被固定管件的重量、管路内流体的脉动载荷综合计算，避免选型过细导致受载后变形，也无需选型过粗造成材料浪费。实际建模过程中，螺纹部分采用简化的修饰特征处理，既满足工程出图的标注要求，也能减少装配时的模型运算量，圆弧段的弯折半径根据圆钢直径设定，符合冷弯加工的工艺要求，不会出现弯折处外侧壁厚减薄超差的问题，完全适配批量冷弯加工的生产工艺，不需要后续额外的整形工序。
