手动杠杆式档位切换操作锁紧机构

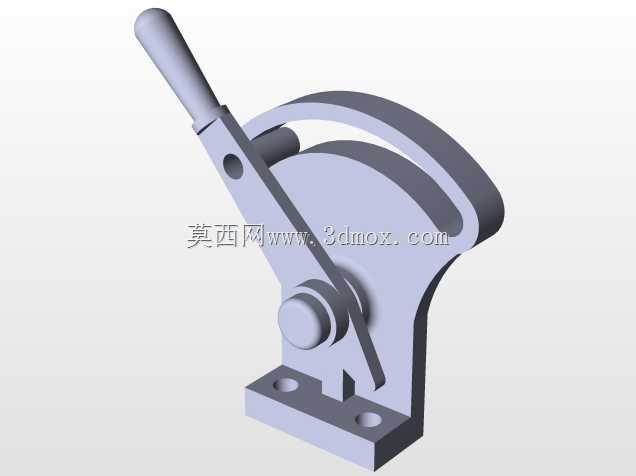

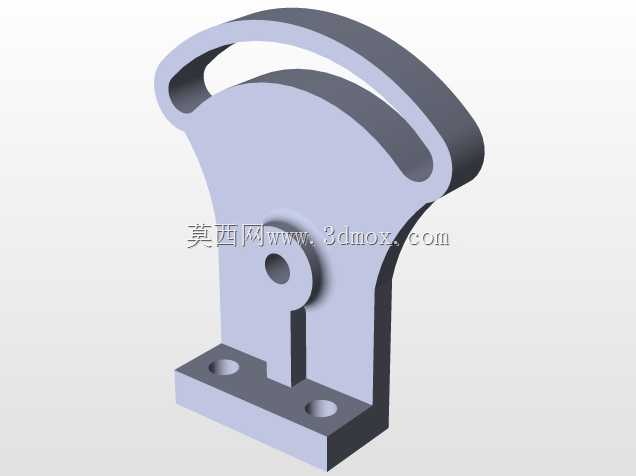

　　这类带弧形定位槽的手动杠杆操作件，常应用在小型工业设备的档位切换、工况锁定场景中，比如小型输送线的速度档位切换、台式加工设备的工作模式选择、手动工装的工位锁定环节，相比电控切换结构，纯机械的手动操作结构无需布设控制线路，在无供电、强电磁干扰的工况下也能稳定完成操作，不会出现信号丢包、误触发的问题。从结构设计来看，整个构件以底部带两个安装孔的安装座作为承载基体，安装座的孔位间距按照常规小型设备的安装面板标准预留，安装时可直接通过螺栓穿过孔位固定在设备操作面板或者机架立面上，安装面与操作手柄的摆动平面垂直，不会出现操作时构件受力歪斜的问题。弧形定位槽的弧度经过匹配手柄摆动行程设计，槽边的卡位缺口对应不同的工作档位，手柄摆动到对应档位时，

　　内置的弹性顶销会卡入缺口完成位置锁定，避免设备运行过程中受振动影响出现手柄移位、档位偏移的问题，操作时只需握持手柄端部的握把施加扳动力，即可克服顶销的弹簧力完成档位切换，操作力经过杠杆比例放大，普通操作人员无需借助额外工具就能完成档位调整。手柄的握持段做了圆滑过渡处理，没有尖锐棱角，长时间操作也不会出现硌手的问题，整个构件的活动铰接点都做了同轴度公差约束，铰接轴与安装座、手柄的配合间隙控制在合理范围，既不会因为间隙过大出现手柄晃动，也不会因为间隙过小出现操作卡滞。在实际设备选型适配时，需要先确认设备所需的档位数量与该机构的卡位数量匹配，同时核算操作力是否符合现场操作人员的施力习惯，安装时要保证弧形定位槽的安装方向与手柄摆动方向一致，

　　避免装反后出现档位无法锁定的问题。这类手动操作机构的结构可靠性高，日常维护只需定期在铰接点涂抹润滑脂、检查弹性顶销的磨损情况即可，无需复杂的维保流程，在很多中小型通用设备、手动操作工装上都能看到同类结构的应用，其结构设计逻辑也常被参考用于各类需要手动锁定位置的机械结构开发中，建模时需要重点关注弧形槽的轮廓精度、铰接孔的同轴度以及安装孔的位置度，保证加工后的构件能顺畅完成摆动、锁定动作，不会出现卡位偏差、操作卡涩的问题。
