带排线调节结构的水平卷绕提升装置

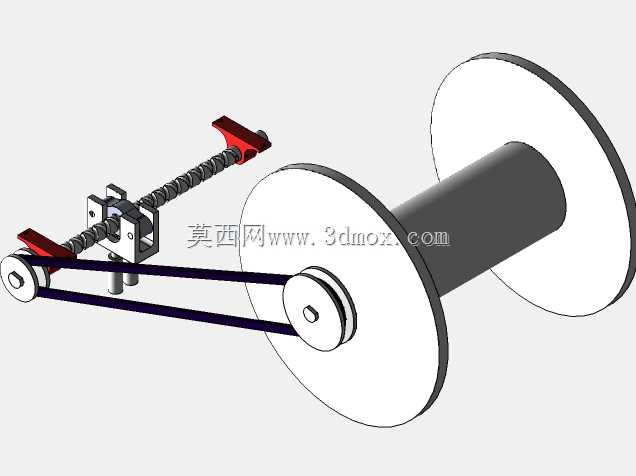

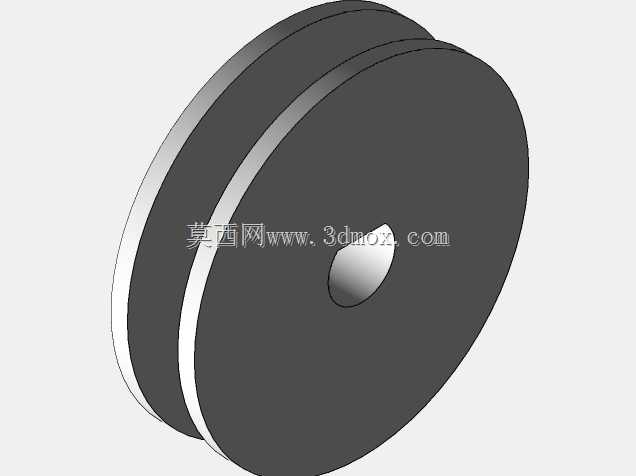

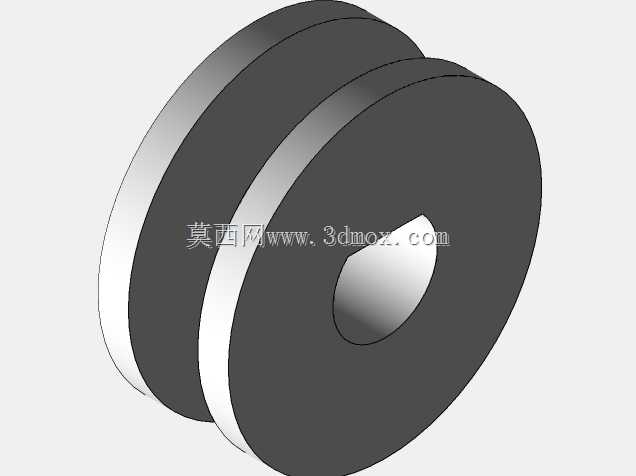

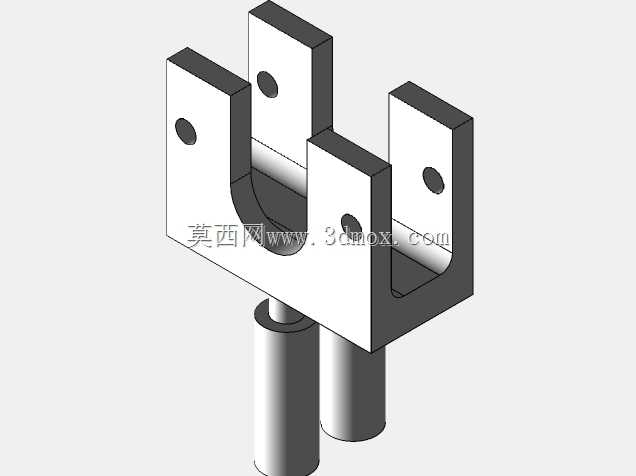

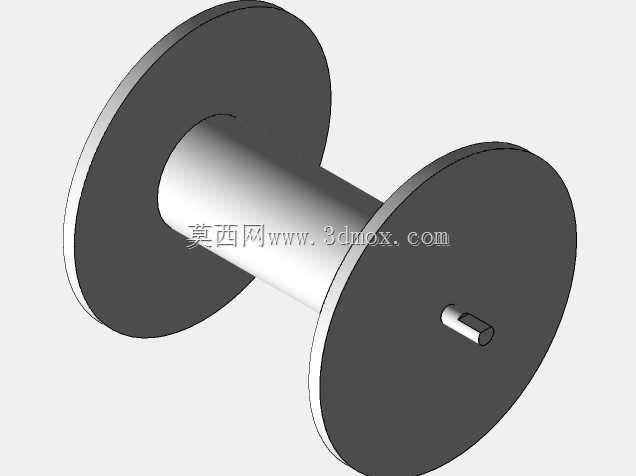

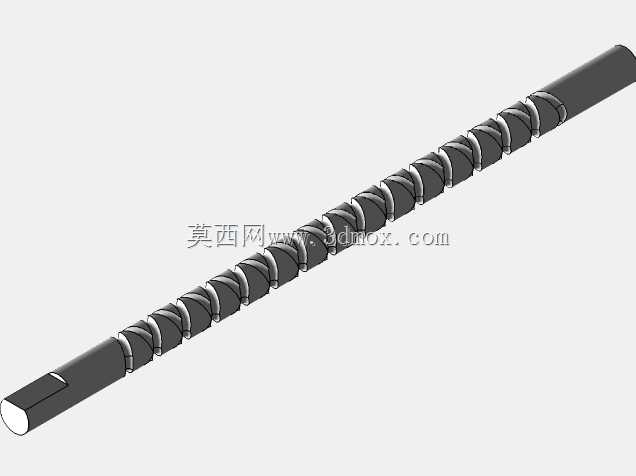

　　这套卷绕提升结构常见于轻载物料的水平牵引与短距离垂向提升场景，多适配车间工位间的线材、小型工装吊载转运，也可用于小型线缆生产环节的收卷排线工位，相比普通无排线结构的卷扬装置，能避免收卷过程中缆线堆叠、乱绳的问题，降低缆线磨损卡滞的概率。从结构组成来看，核心承载部件为大直径卷筒，卷筒通过两端辐板对缆线的收卷范围做轴向限位，避免缆线从卷筒侧边脱出；卷筒输入端通过带轮传动结构连接动力输入侧，带传动的形式可在过载时通过打滑实现基础过载保护，同时能缓冲启停阶段的冲击载荷，适配轻载频繁启停的工位工况。排线调节部分采用丝杠滑台结构，滑台上设置导向轮组，缆线从导向轮组穿过之后再缠绕到卷筒表面，丝杠的导程与卷筒的转速做匹配设计，

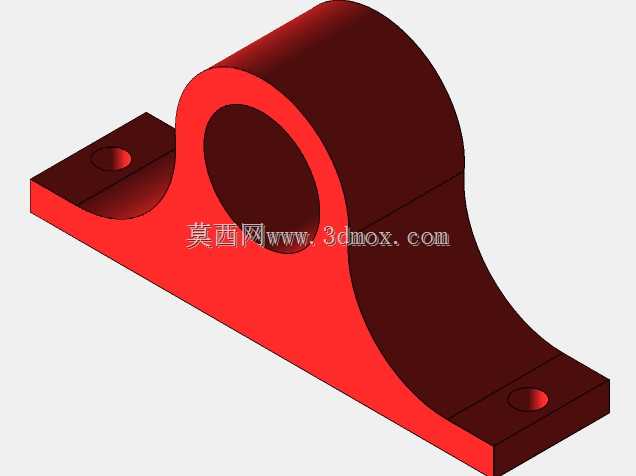

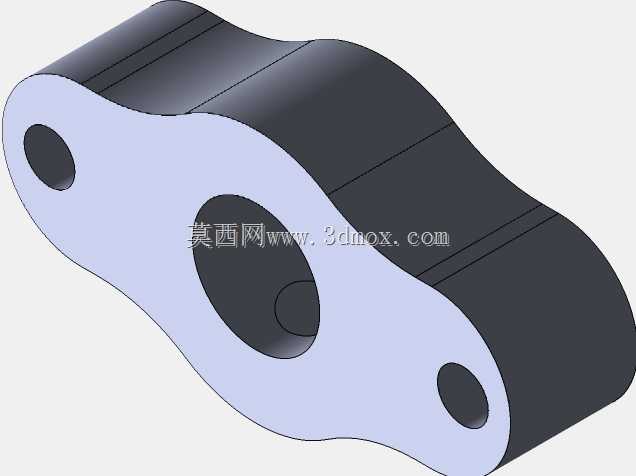

　　能让导向轮随卷筒转动同步做轴向往复移动，保证缆线在卷筒表面逐圈整齐排布，不会出现局部堆绳、咬绳的问题；滑台两端设置行程限位挡块，可根据卷筒的实际轴向长度调整滑台的往复行程边界，适配不同宽度规格的卷筒使用。安装层面，整套结构的安装基准为底部的安装板，传动组件、丝杠滑台、卷筒支座均固定在同一块安装基板上，现场安装时只需将基板固定到工位架体的对应安装面，保证卷筒轴线与排线滑台的移动方向平行即可，不需要现场做复杂的同轴度调校，能缩短现场安装调试的周期。结构设计上没有采用复杂的集成式壳体，所有传动部件均外露设置，日常巡检时可以直接观察带轮的张紧状态、丝杠的润滑情况、导向轮的磨损程度，维护操作不需要拆解大量壳体部件；带轮的中心距预留了调节余量，

　　当传动带出现疲劳松弛时，可直接调整动力端的安装位置张紧传动带，不需要额外更换张紧轮结构。需要注意的是，这套结构适配的是轻载工况，卷筒的壁厚、辐板的连接强度均针对小载荷吊载、收卷场景设计，不可直接用于大吨位的物料提升作业；排线滑台的导向杆与丝杠需要定期加注润滑脂，避免滑台移动卡滞导致排线错位，引发缆线乱卷的问题。
