坚果颗粒物料垂直输送斗式提升结构

　　在休闲食品加工、农副产品初处理这类散料处理工况里，垂直方向的物料转运一直是产线布局里容易卡效率的环节——尤其是带壳坚果、炒制后的颗粒物料这类易磕碰、易破损的散料，水平输送可以用皮带、振动槽解决，但跨楼层、跨设备高差的上料，如果用倾斜皮带会占用过大的车间平面面积，用气力输送又容易造成坚果壳碎裂、物料表皮磨损，直接影响成品品相。这套斗式提升结构就是针对这类小颗粒、低磨琢性、要求低破损率的散料垂直输送场景设计的。

　　从实际功能逻辑上看，这套结构采用的是双排牵引构件搭配间隔布置的料斗组合，牵引构件沿设备上下两端的滚筒形成闭环回转路径，下端区段埋入待输送的料堆内，随着牵引件移动，料斗在底部区段完成物料舀取，随着牵引构件沿垂直段向上运行至顶部滚筒位置时，料斗随牵引件完成转向，斗内的物料在重力加离心力的共同作用下从出料口卸出，直接接入下游的分选、包装或者缓存设备。和常见的深斗、浅斗结构不同，这套结构的料斗采用了小容积、密排布的设计，单斗装载量控制在较小范围，避免单次舀料过多导致物料在提升过程中从斗边洒落，同时小料斗在卸料时的物料抛送轨迹更可控，能减少坚果颗粒撞击机壳造成的破损，适配坚果这类对破损率要求严苛的物料。

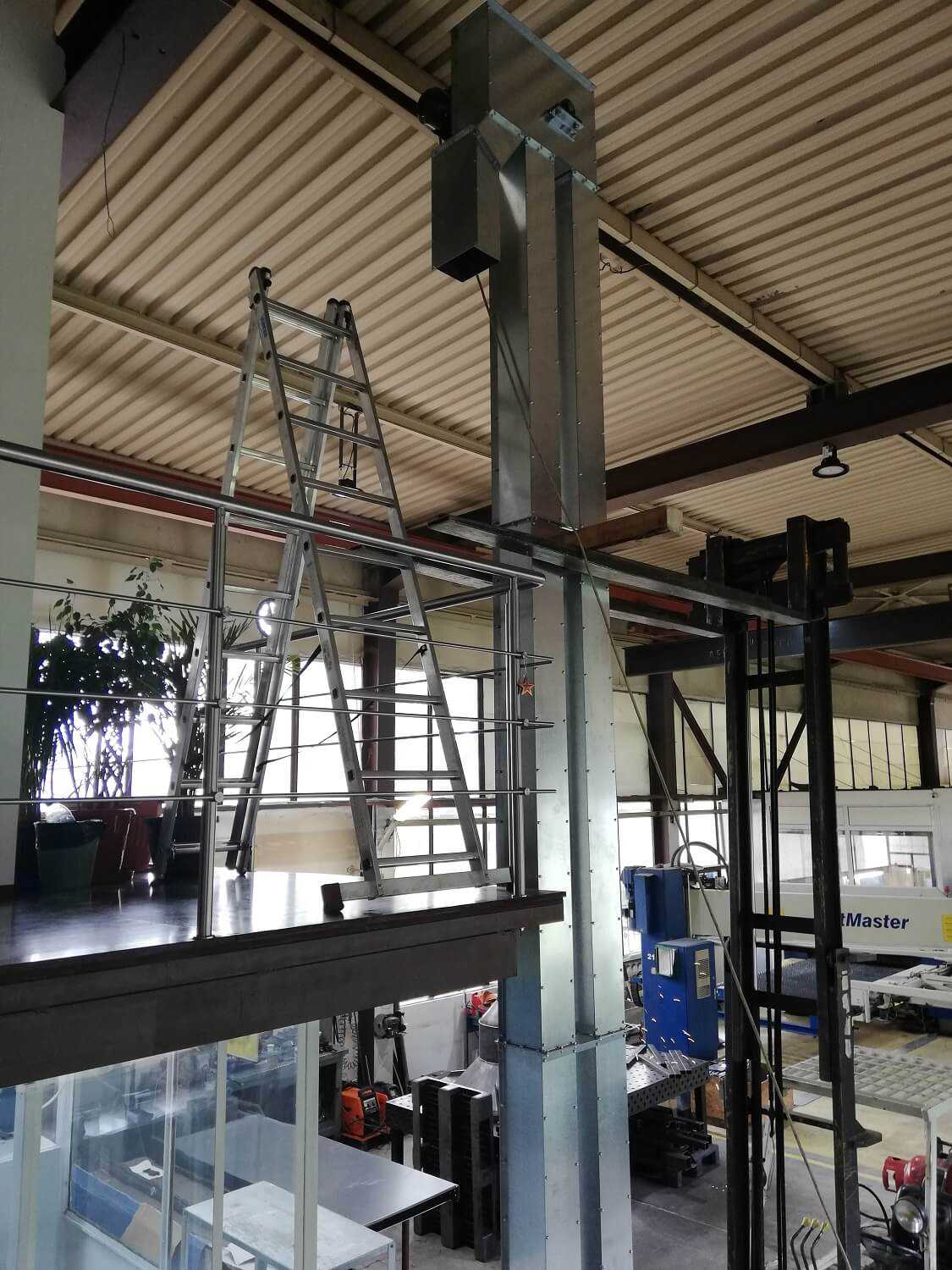

　　设计过程中首先要考虑的是安装边界的适配性，这类提升设备通常布置在产线的进料端，车间留给垂直输送设备的平面安装空间普遍比较局促，因此这套结构的主体截面做了窄长型设计，横向占用宽度控制在较小范围，垂直方向的输送高度可以根据实际产线的高差需求调整牵引构件的长度，不需要改动主体框架的截面尺寸，适配不同楼层高差、不同设备进料口高度的安装需求。设备底部的进料区段预留了足够的料斗埋入深度，同时在底部壳体上设置了可拆卸的检修盖板，方便日常清理残留物料、更换磨损的料斗，避免不同品类坚果混料造成的风味交叉，这一点在多品类坚果加工车间里尤为重要。

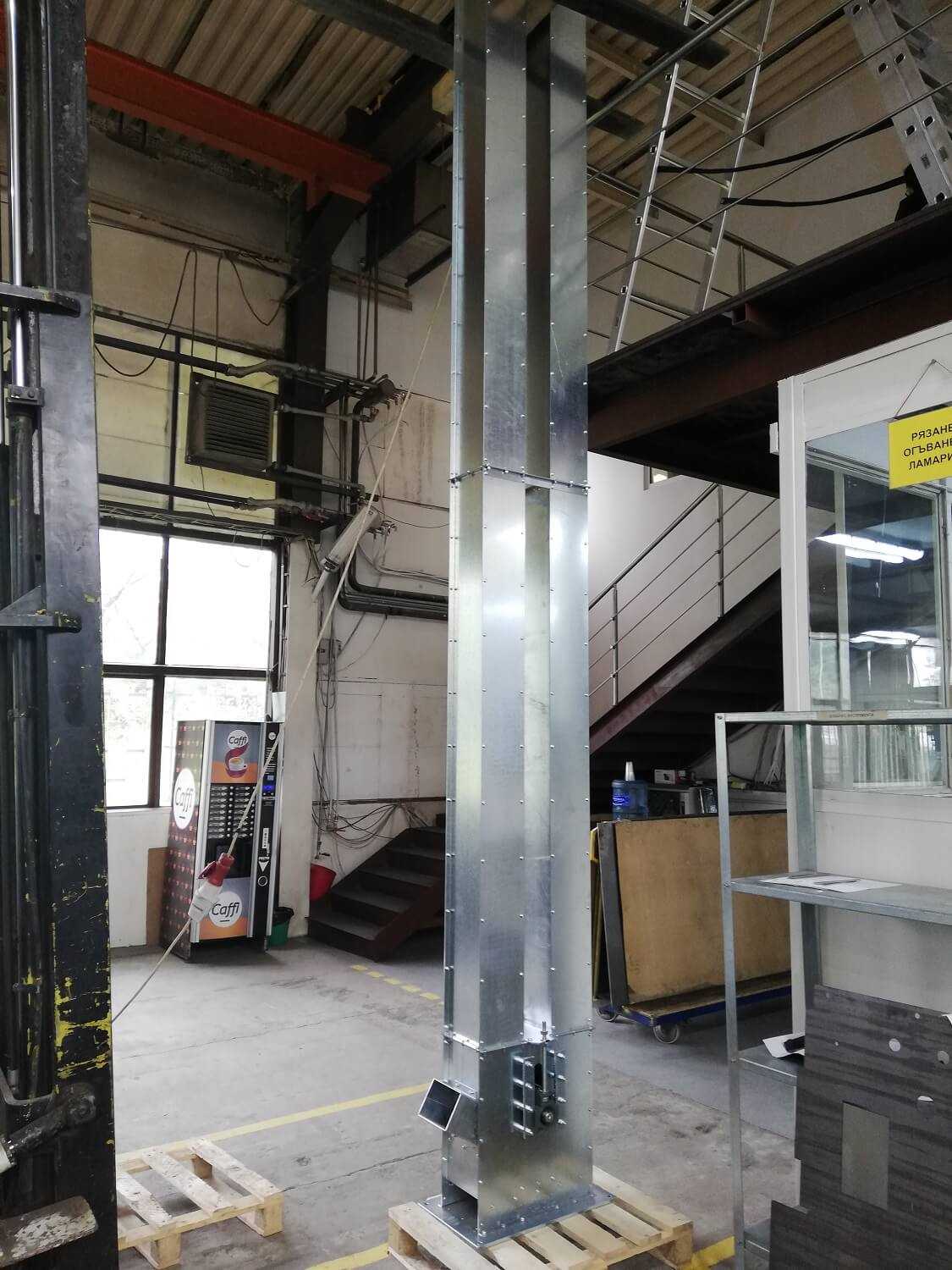

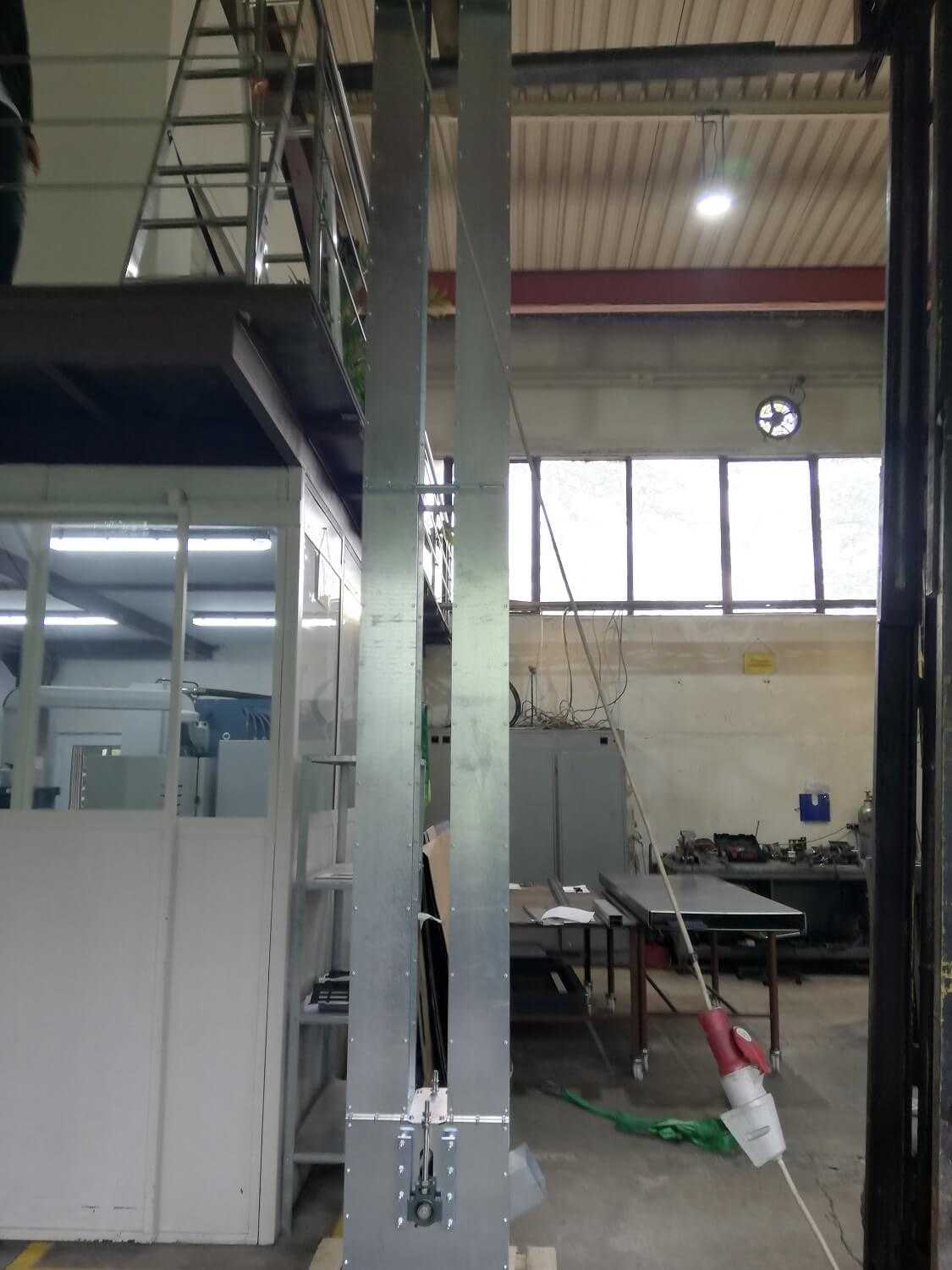

　　结构细节上，牵引构件选用了带加强芯的同步带结构，相比传统的板链牵引，运行过程中噪音更低，不需要定期加注润滑油，不会出现油污滴落污染物料的问题，完全符合食品加工场景的卫生要求。料斗和牵引带之间采用快拆式的卡扣连接，不需要额外的紧固件，日常更换不同容积的料斗、清理料斗残留时可以快速拆装，减少设备停机维护的时间。设备的垂直段壳体采用了分段式的薄钢板拼接结构，每段壳体之间通过法兰连接，运输时可以拆成短段进场，在车间内完成组装，不需要预留大型设备的进场通道，适配老车间改造、小型加工厂房的安装条件。

　　从运行特性来看，这套结构的运行速度控制在中低区间，避免速度过高导致料斗舀料时冲击过大造成坚果破碎，同时也能减少运行过程中的物料扬尘。顶部的卸料区段专门做了导料槽的弧度优化，让料斗抛出的物料能顺着导料槽顺滑进入出料口，不会出现物料反弹回机壳底部的回料问题，减少无效的重复输送，降低设备的运行能耗。设备的两侧张紧装置布置在底部滚筒的两端，张紧行程预留了足够的余量，可以补偿牵引带长期运行后的拉伸量，保证牵引带始终保持合适的张紧力，不会出现打滑、跑偏的问题。另外在壳体的合适位置预留了透明观察窗，日常巡检时可以直接观察料斗的装料情况、牵引件的运行状态，不需要拆开壳体就能判断设备是否运行正常，降低日常巡检的工作量。

　　在实际选型适配的时候，这套结构可以根据输送物料的单颗尺寸调整料斗的间距和容积，如果是输送尺寸更小的颗粒物料比如炒货小球、坚果碎，可以适当加密料斗间距提升输送效率，如果是输送尺寸稍大的带壳坚果比如夏威夷果、碧根果，可以适当放大料斗间距，避免料斗在舀料和卸料时出现物料卡滞。设备的进料口可以根据上游供料设备的出料形式调整接口方向，既可以适配振动给料机的侧向进料，也可以适配人工倒料的敞口进料形式，出料口也可以根据下游设备的进料位置调整出料方向，不需要改动主体结构就能完成适配，灵活度比较高。
