曲柄滑块驱动钢球抬升输送装置

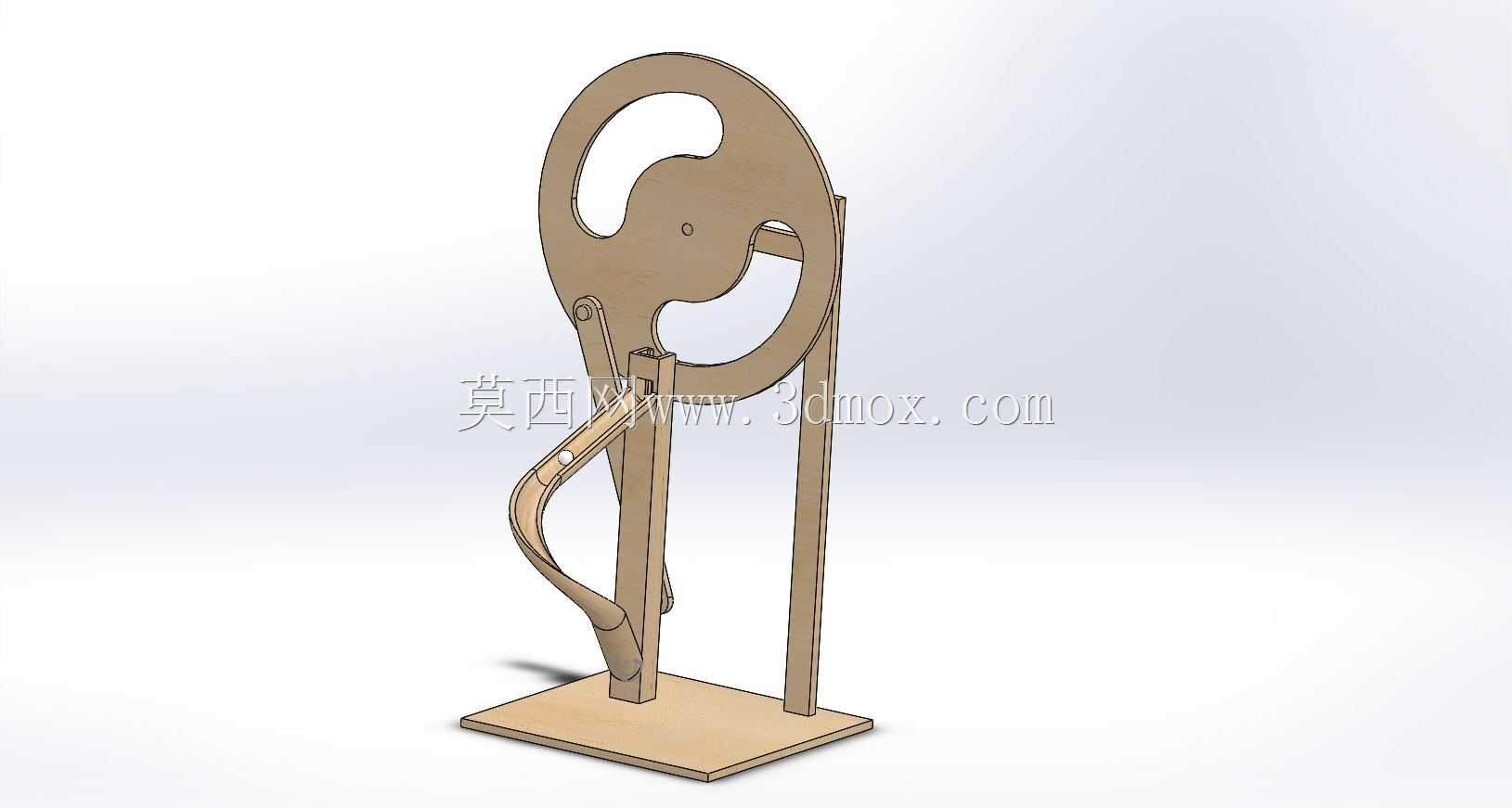

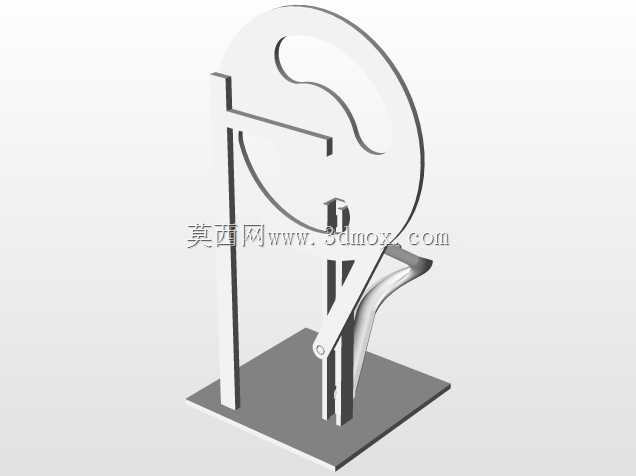

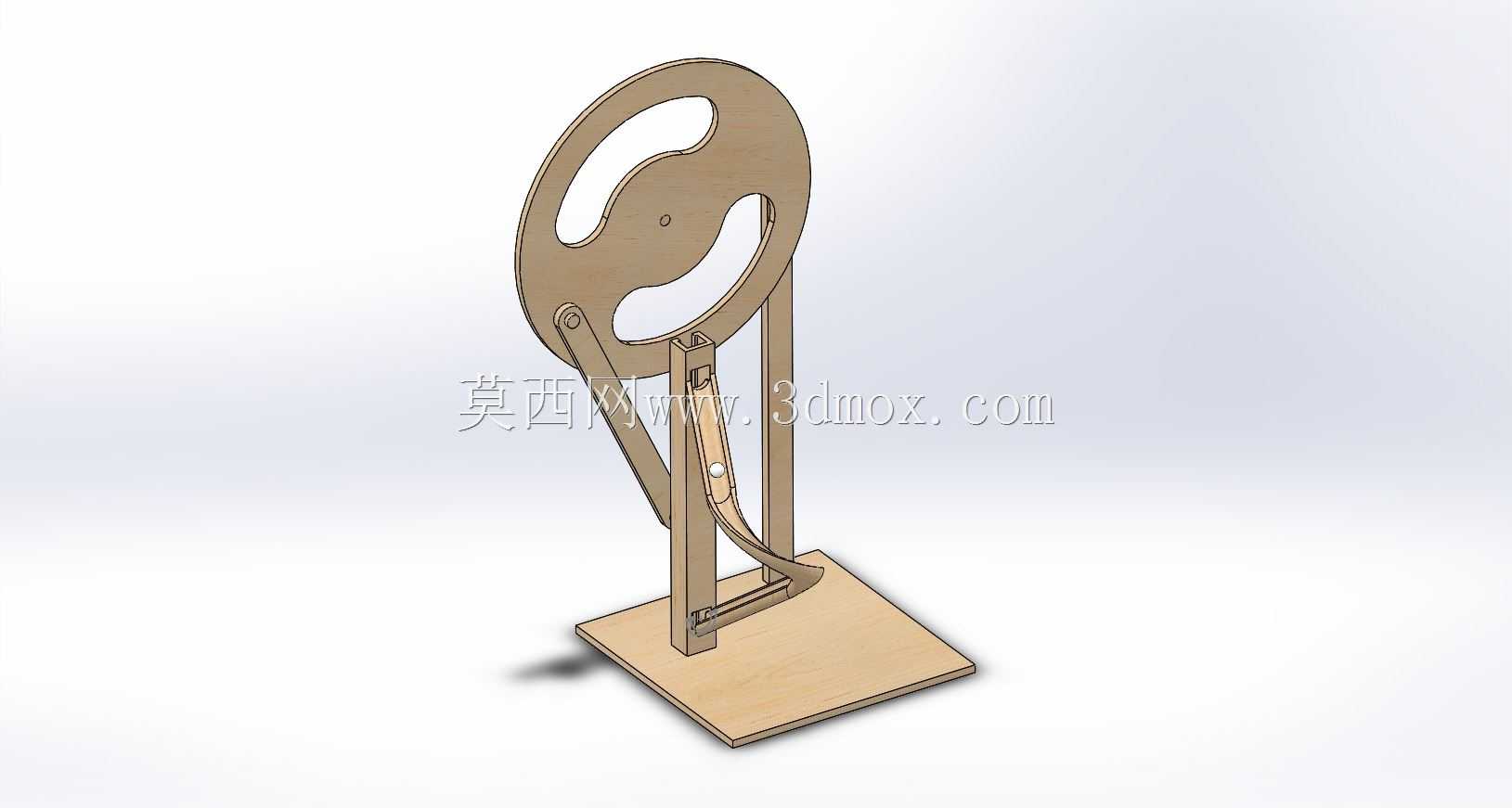

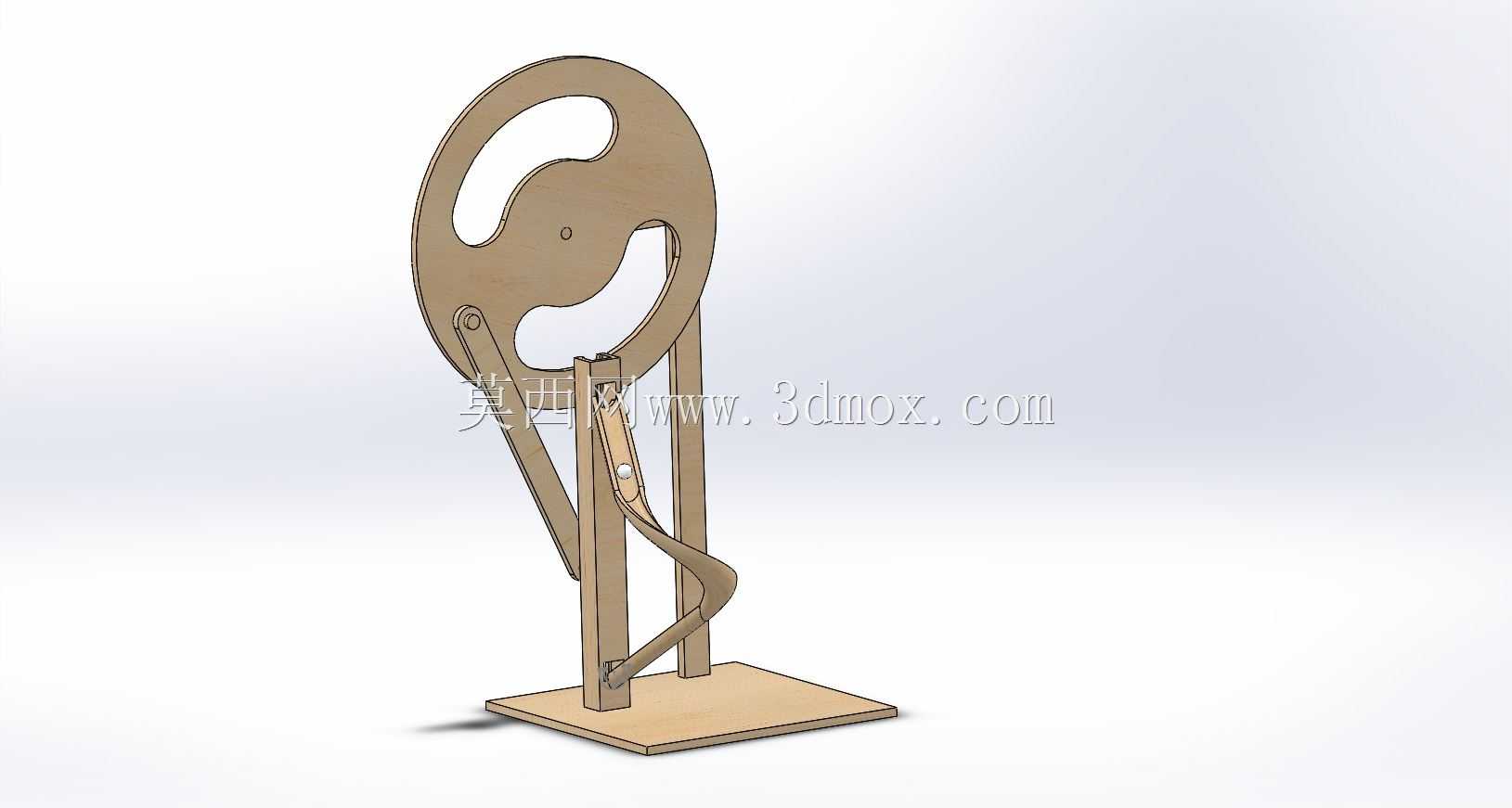

　　这套钢球抬升装置核心依托曲柄滑块机构实现循环往复的抬升动作，在小型物料分拣、教学实验演示、精密钢球分选生产线的上料环节有明确应用场景，可完成小尺寸球形工件从低位料区到高位加工/检测工位的定向输送，避免人工上料的定位偏差与效率损耗。从结构设计逻辑来看，装置将大直径带减重槽的轮盘作为曲柄驱动件，轮盘通过铰接连杆连接竖直导向槽内的滑动推块，轮盘整周回转时，连杆带动推块沿竖直导轨做规律的上下往复运动，推块下端设计有与钢球弧度匹配的弧形托槽，上行过程中可稳定兜住单颗钢球沿导向通道抬升，到达顶端行程终点时，托槽与出料导槽对齐，钢球依靠自重滚入下一工位，推块下行复位后即可承接下一颗钢球，完成连续输送循环。安装边界方面，

　　整套装置采用方形平板作为安装基座，基座预留了四个安装固定孔位，可直接通过螺栓固定在实验台架或者生产线的机架台面上，整体竖直方向的高度适配常规小型上料工位的高度差需求，水平方向的占地尺寸紧凑，不会占用过多台架安装空间，侧向无外伸的突兀结构，相邻工位排布时不需要预留额外的安全避让距离。功能特性上，这套机构没有复杂的气动或者电控元件，纯机械传动的结构可靠性极强，日常维护仅需要对铰接转动副定期加注润滑脂即可，运行过程中动作节奏稳定，单周期抬升的钢球数量固定，不会出现卡料、多料输送的问题，针对直径匹配的钢球工件，输送节拍可通过调整曲柄轮的转速灵活调整，适配不同生产线的产能节奏。设计过程中特意在曲柄轮盘上开设了异形减重槽，

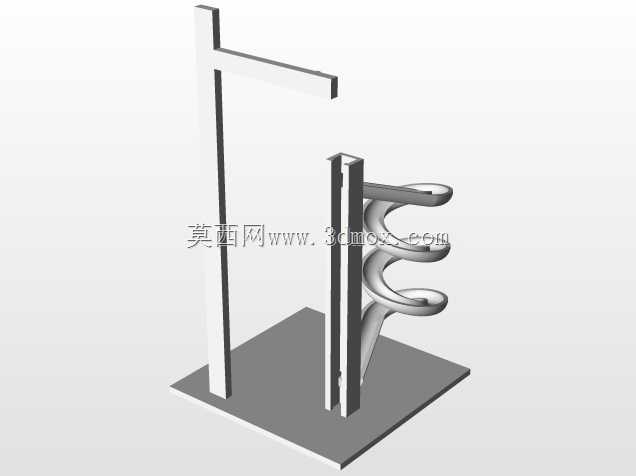

　　既降低了轮盘自身的转动惯量，减少驱动端的动力损耗，也能直观观察到内部铰接点的运动状态，方便教学场景下演示曲柄滑块机构的运动原理，竖直导向架采用双侧立板拼接的结构，导向槽的加工精度容易保证，推块的滑动间隙可通过立板的连接螺栓微调，长期运行出现磨损后也能快速补偿间隙，避免推块卡滞。实际应用中，这套装置既可以作为机械原理课程的实操教学教具，让学习者直观理解曲柄滑块机构的运动转化逻辑，也可以经过尺寸适配调整后，集成到小型轴承装配、钢球检测分拣的自动化生产线中，作为低位上料单元使用，相比皮带输送、斗式提升的方案，针对小尺寸球形工件的定向抬升定位精度更高，结构更简单，制造成本也更低。
