应急简易呼吸辅助装置结构设计

　　这款呼吸辅助装置的设计初衷，是面向公共卫生事件突发时的应急救治场景，解决常规医疗呼吸设备产能不足、供应链受限的痛点，可在临时医疗点、基层诊疗场所快速部署使用，为轻症呼吸障碍患者提供稳定的辅助通气支持，填补特殊时期基础呼吸支持设备的缺口。

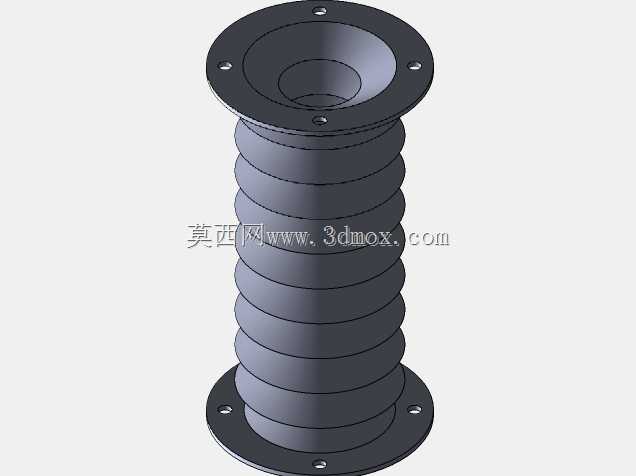

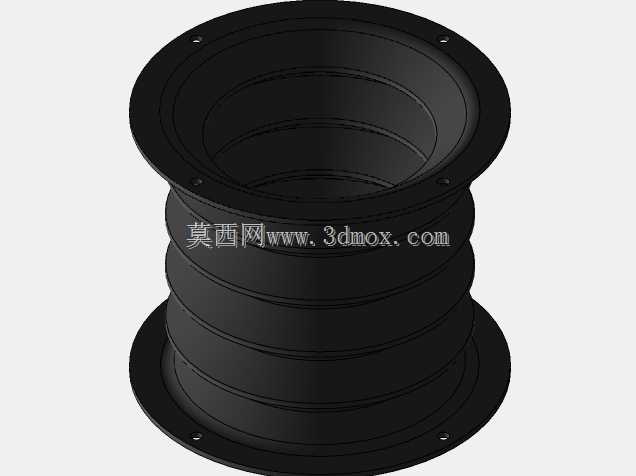

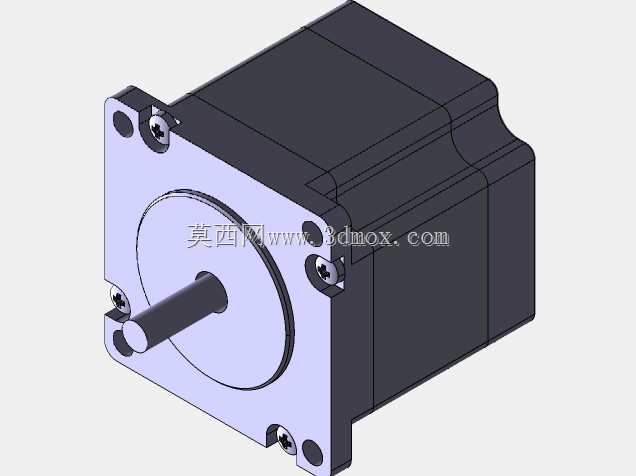

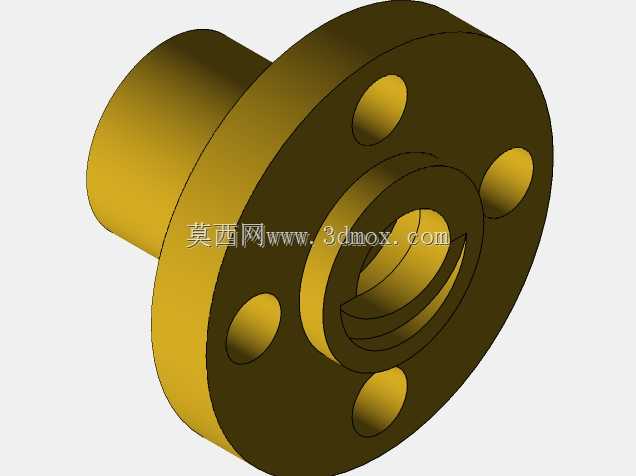

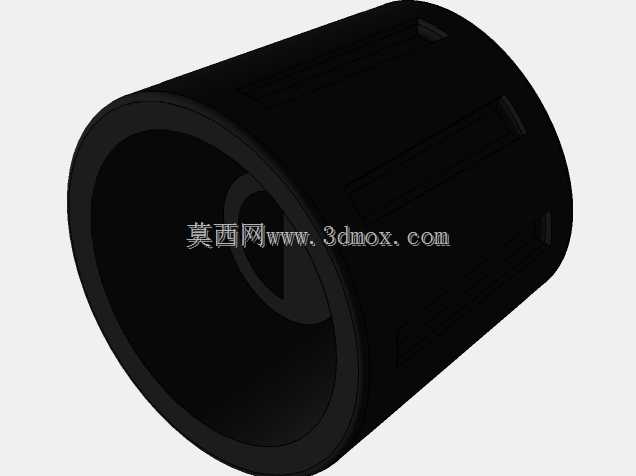

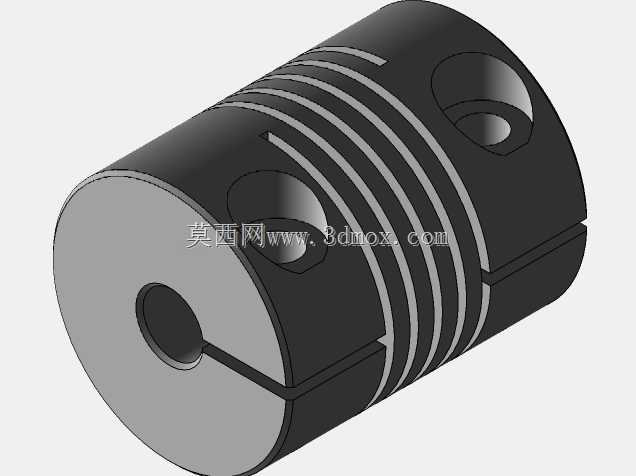

　　从功能实现逻辑来看，装置核心通过步进机构驱动螺旋传动组件做规律往复运动，带动内外波纹管组件完成周期性的压缩与舒张动作，实现可控的气流输送；内波纹管承担腔室与机械传动部分的隔离作用，避免传动结构的磨损碎屑、润滑介质接触气路，保障输出气流的洁净度，外波纹管则作为气路容积变化的核心执行件，通过结构形变完成气体的吸入与排出动作，整体气路路径短，气流阻力小，适配自主呼吸能力较弱的患者使用需求。

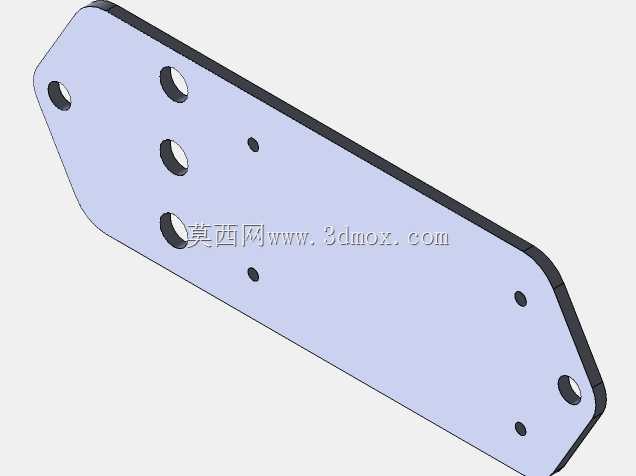

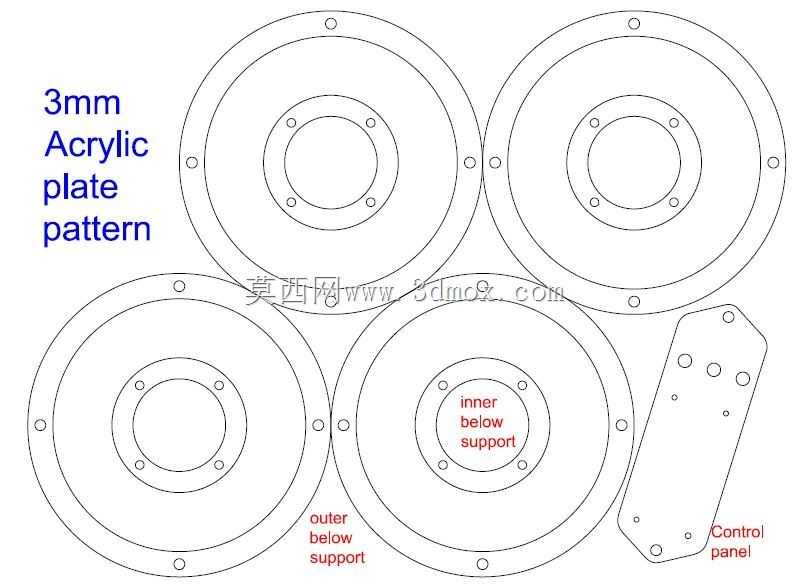

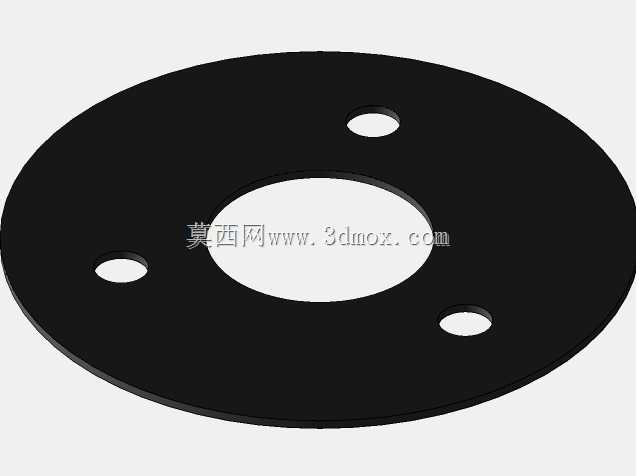

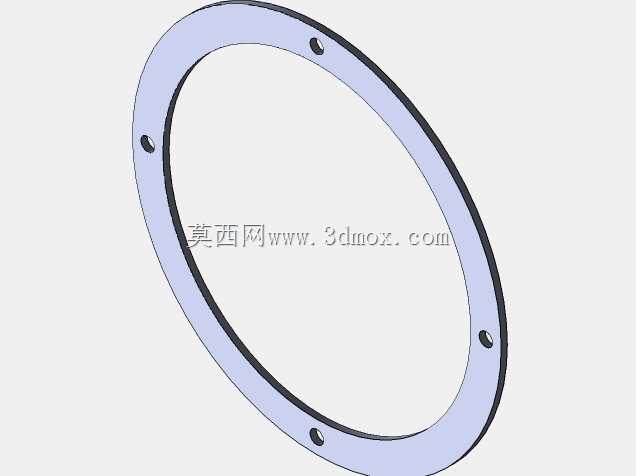

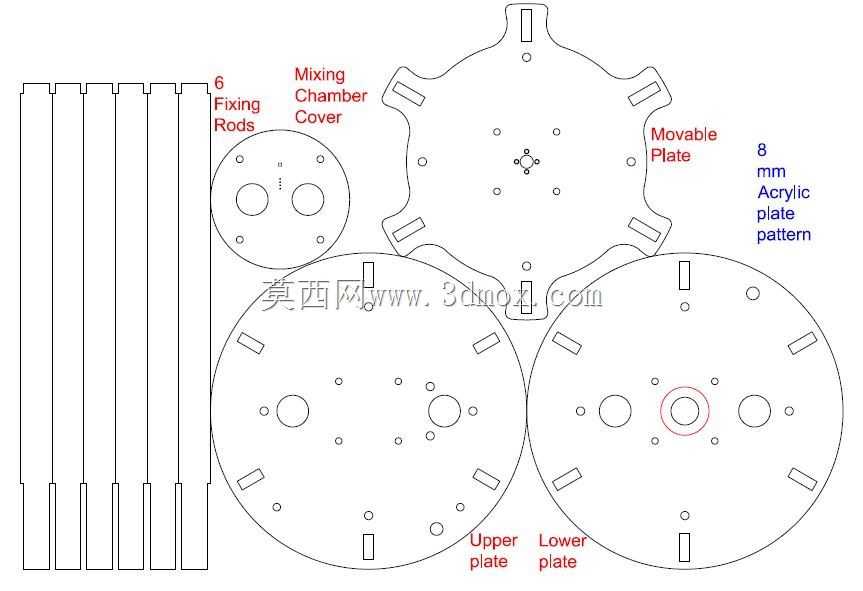

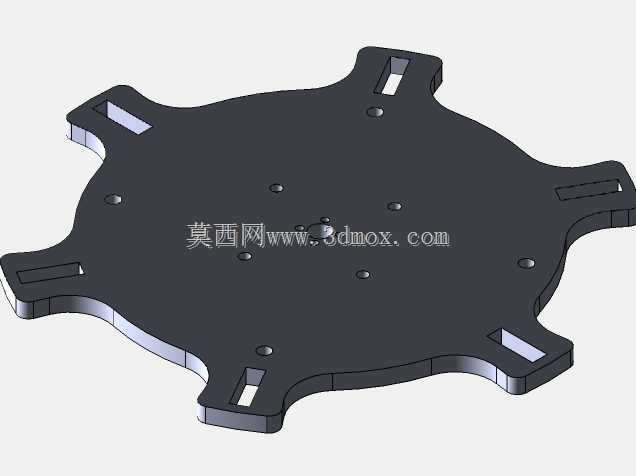

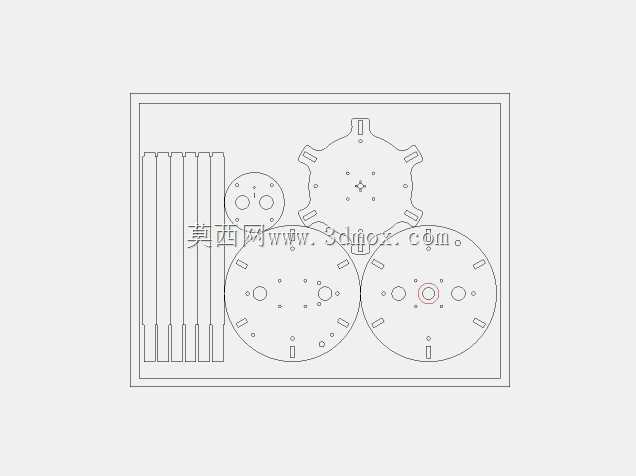

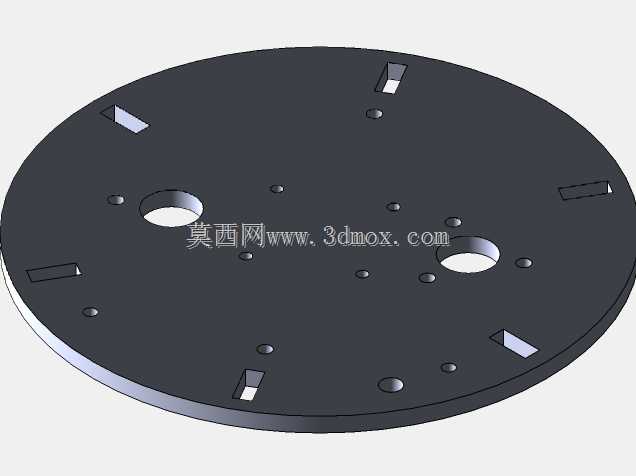

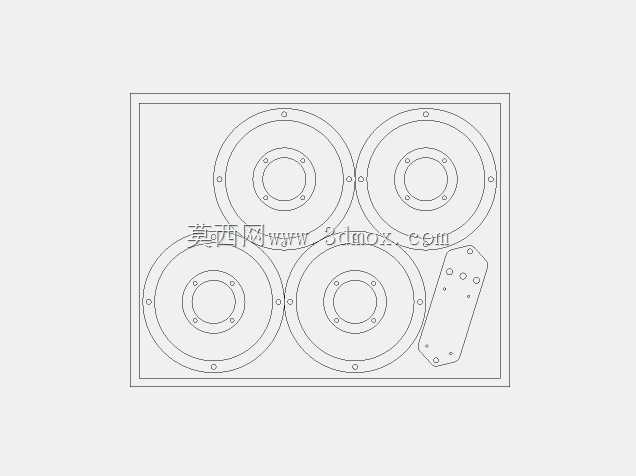

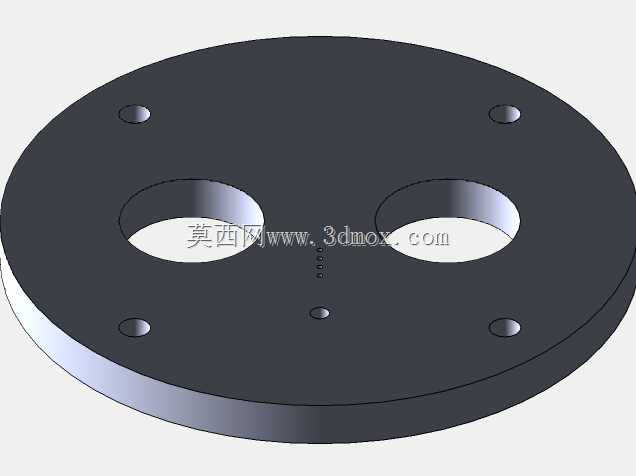

　　设计层面充分考虑了应急场景下的加工可行性，整体结构摒弃了复杂的定制机加工零件，主体承载结构采用8mm与3mm厚度的亚克力板材加工，仅需常规CO2激光切割设备即可完成所有板材零件的下料成型，不需要高精度CNC加工、注塑成型等依赖工业供应链的加工工序，配合简易的单硅模具即可完成波纹管部件的制作，生产门槛极低，可在短时间内实现批量快速生产，适配应急状态下的快速扩产需求。

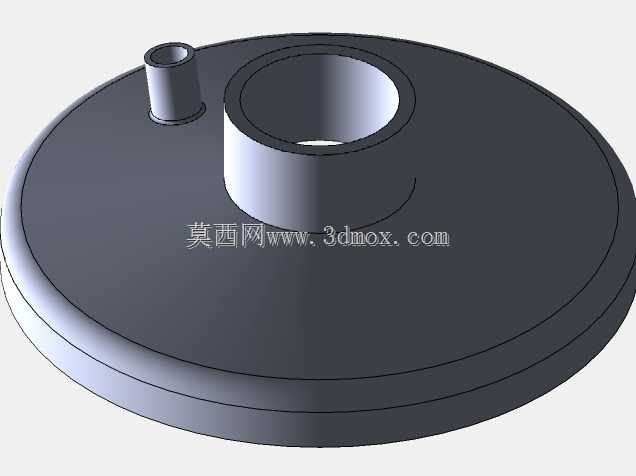

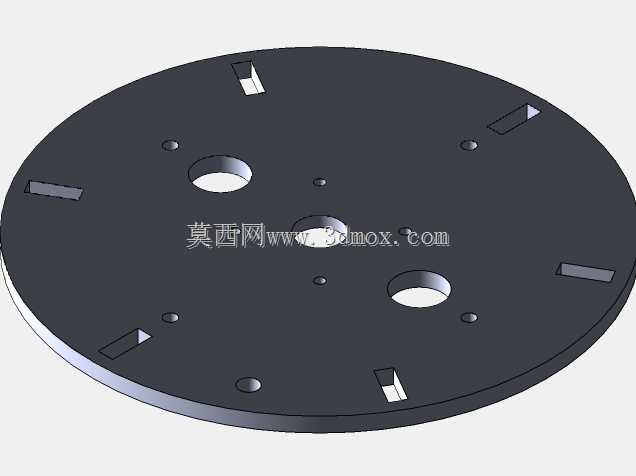

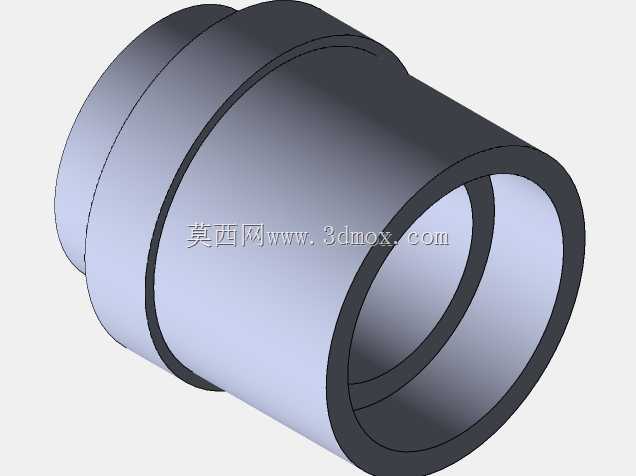

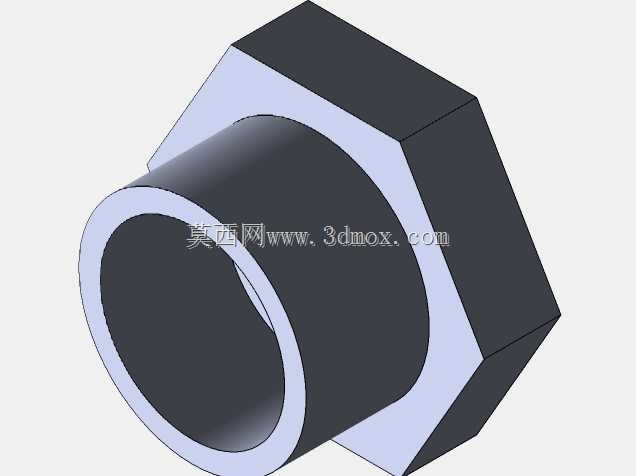

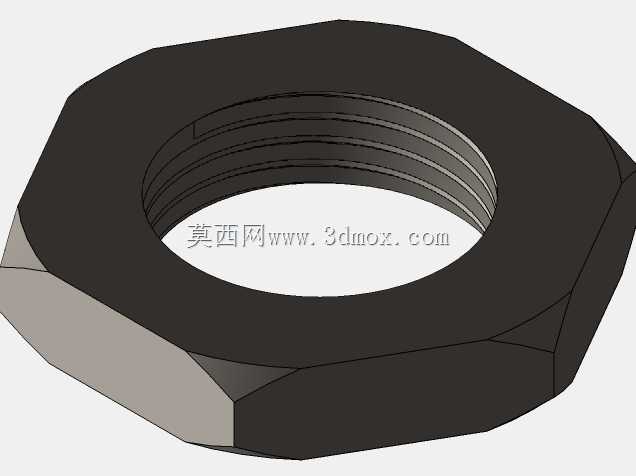

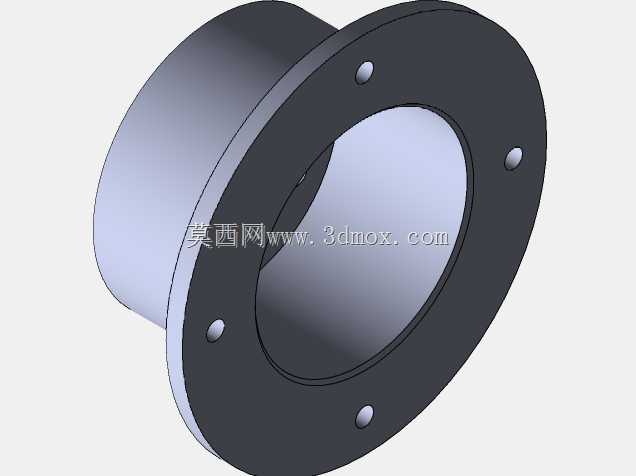

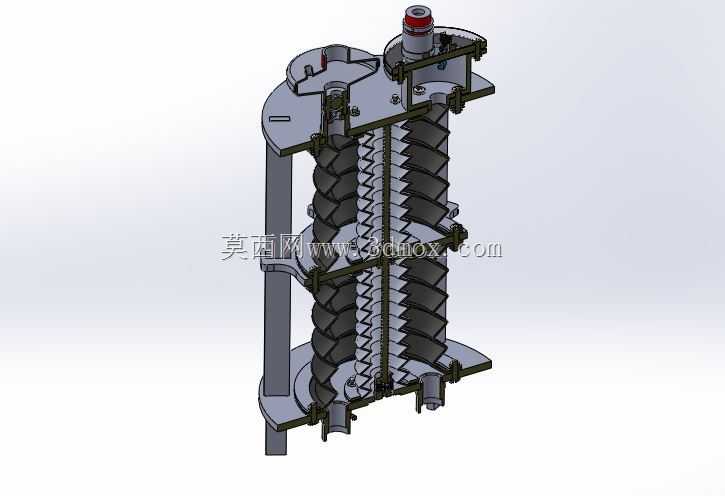

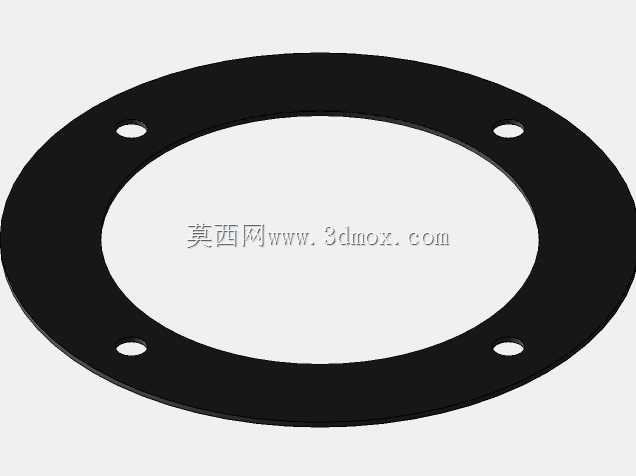

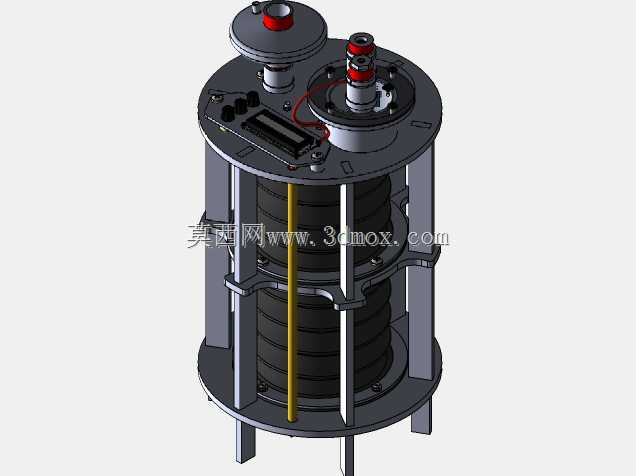

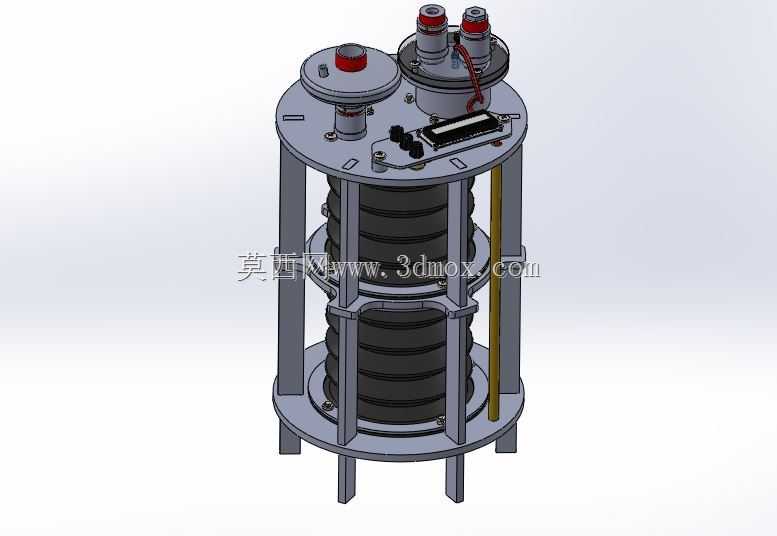

　　结构布局上采用立式同轴排布设计，传动丝杆沿装置中心轴线布置，螺旋驱动叶片对称分布在丝杆两侧，上下端通过亚克力板材搭建承载框架，所有连接点位采用标准紧固件固定，不需要特殊的粘接或焊接工艺，现场即可完成组装调试；整体安装边界紧凑，立式结构占地面积小，可直接放置在病床旁的常规置物台面上使用，不需要额外的固定支架，装置底部预留标准气路接口，可直接适配常规医疗呼吸管路，不需要定制转接配件。

　　在使用可靠性层面，亚克力板材的结构强度足以承载传动过程中的往复载荷，传动部件的运动行程经过限位设计，避免超程运行导致的结构损坏，波纹管采用柔性医用级材质制作，往复运动寿命可满足应急场景下的连续使用需求，整体结构没有复杂的电控逻辑，仅需控制步进电机的转速与行程即可调节通气频率与通气量，操作门槛低，非专业设备人员经过简单培训即可完成参数调节与日常维护。
