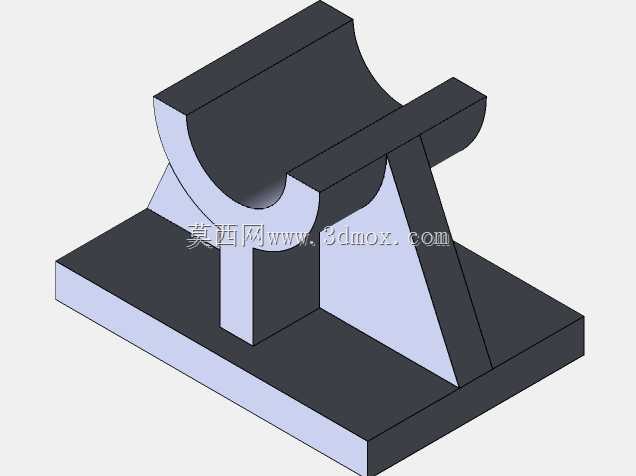

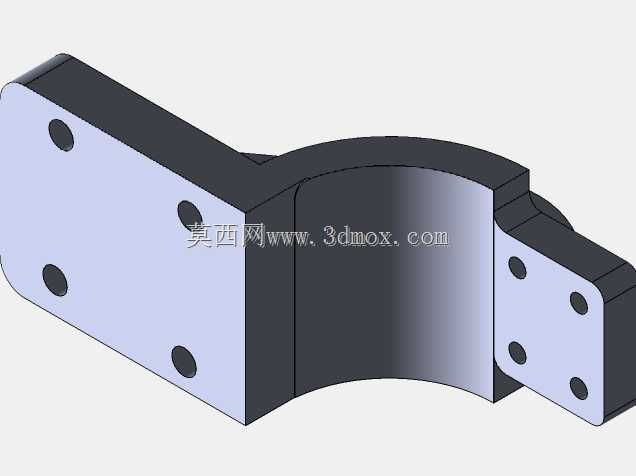

V型支撑焊接式支座结构

　　该支撑构件主要用于轴类、筒类零件的加工、检测与装配工位，作为工件承托定位的基础工装使用，在机加工车间的轴件铣削、钻削工序，以及检测工位的圆跳动、圆柱度测量场景中，可稳定承托圆柱形工件，避免工件装夹变形或定位偏移。构件整体采用焊接式结构设计，底部为矩形安装底板，底板上预留阵列排布的安装孔位，可通过T型螺栓直接固定在机床工作台、检测平台或装配线工位台面上，安装孔的孔距与常规机床工作台T型槽间距匹配，无需额外加工转接板即可完成装夹，适配多数通用加工设备的安装边界。上部承托部位为开口向上的V型圆弧面，圆弧面的曲率半径适配常见直径范围的轴类工件，接触区域采用大面贴合设计，相比尖角V型块可增大接触面积，减少工件表面的压痕损伤，

　　尤其适合精加工后工件的临时承托。V型承托部位与底板之间设置两块三角形加强筋板，分别布置在承托结构的两侧，筋板与底板、承托座体采用满焊连接，可承受较大的径向载荷，避免承托部位受工件重力或加工切削力作用出现形变偏移。设计过程中优先考虑结构的刚性与装夹便捷性，没有采用复杂的铸件结构，而是通过板材切割后焊接成型，加工周期短，制造成本低，适合车间现场快速制作适配不同直径工件的专用支撑。整体结构的外形轮廓方正，没有突出的尖锐棱角，所有焊接位置均做了焊后打磨处理，避免操作人员取放工件时被毛刺划伤。承托V型面的中心高度经过计算，与常见机床的主轴中心高、检测仪器的测头高度范围匹配，工件放置后无需额外垫高即可完成对中，减少装夹调整的辅助时间。

　　在实际使用中，该类支撑座通常成对布置，分别承托轴类工件的两端轴颈位置，可配合压块、快速夹钳使用，完成工件的完全固定，也可单独使用作为工件周转过程中的临时放置座，避免精加工后的轴面直接接触台面造成磕碰划伤。结构的各板材厚度根据额定承载需求选取，底板厚度大于筋板与承托座厚度，保证安装基准面的平面度长期使用不会发生变形，筋板的布置角度经过受力优化，可将承托面受到的垂直载荷均匀分散到底板的整个安装面上，避免局部应力集中导致焊缝开裂。
